Технические характеристики
3
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
8
3 Технические характеристики

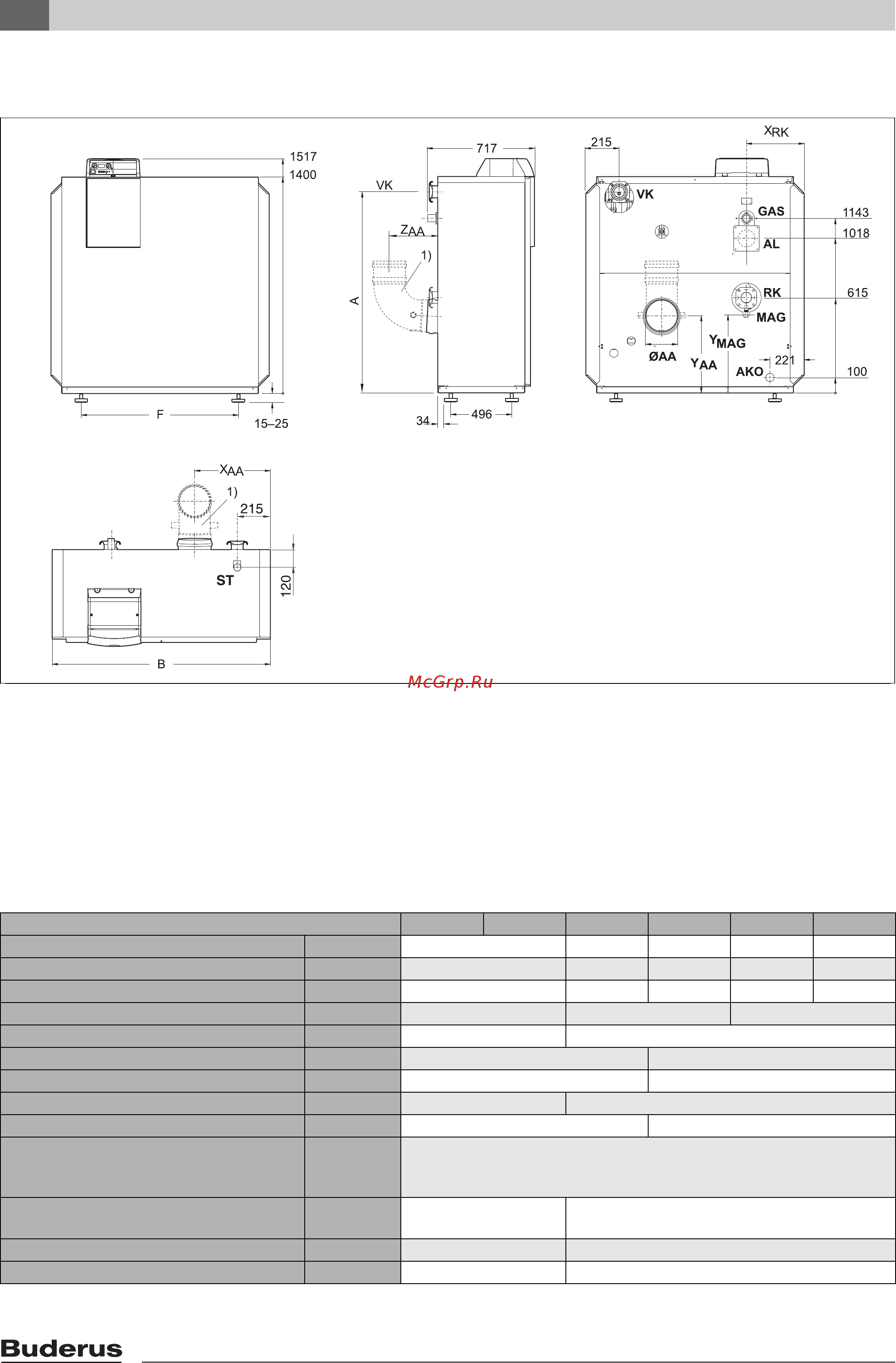

Рис. 2 Подключения и размеры (в мм)
1 не входит в комплект поставки
Подключения (размеры см. в следующих таблицах):
AA = Подключение канала отвода дымовых газов AKO = Выход конденсата
AL = Подключение линии подачи воздуха на горение
(только при заборе наружного воздуха)
GAS
ST
=
=
Подключение газа
Подключение предохранительного клапана или
группы безопасности
VK = Подающая линия котла RK = Обратная линия котла
MAG = Подключение мембранного расширительного
бака
Типоразмер котла (мощность - количество секций) 90 - 4 120 - 4 160 - 5 200 - 6 240 - 7 280 - 8
Ширина B мм 994 1202 1202 1410 1410
Размер X
AA
мм 332 384 436 488 540
Размер X
RK
(= X
AL
= X
GAS
) мм 270 374 270 374 270
Размер F мм 800 1008 1216
Размер A мм 1308 1300
Диаметр дымовой трубы O AA DN (мм) 160 200
Размер Y
AA
мм 470 495
Размер Y
MAG
мм 522 514
Размер Z
AA
мм 145 310
Диаметр линии подачи воздуха на
горение AL (только с забором
наружного воздуха)
DN (мм) 100
Подключение подающей VK и
обратной RK линий
Rp 2" (DN 50) Стандартный фланец PN6 (DN 65)
Подключение ST R1" R1¼"
Ø GAS R ¾" R 1½"
Таб. 1 Габаритные и присоединительные размеры
