Монтаж отопительного котла
7
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
24
7.3 Заполнение отопительной установки и проверка герметичности
Для предотвращения появления утечек при работе
отопительной установки ее следует перед пуском в
эксплуатацию проверить на герметичность.
Отопительную установку нужно проверять с
давлением, соответствующим давлению
срабатывания предохранительного клапана.
z Откройте смесительный и запорный вентили на
отопительном контуре.
z Подсоедините шланг к водопроводному крану.
Наденьте заполненный водой шланг на
наконечник крана для заполнения и слива,
закрепите его хомутом и откройте кран.
z Откройте колпачки всех автоматических
воздушных клапанов.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за известковых отложений в котле
z Учитывайте данные, приведенные в
рабочем журнале.

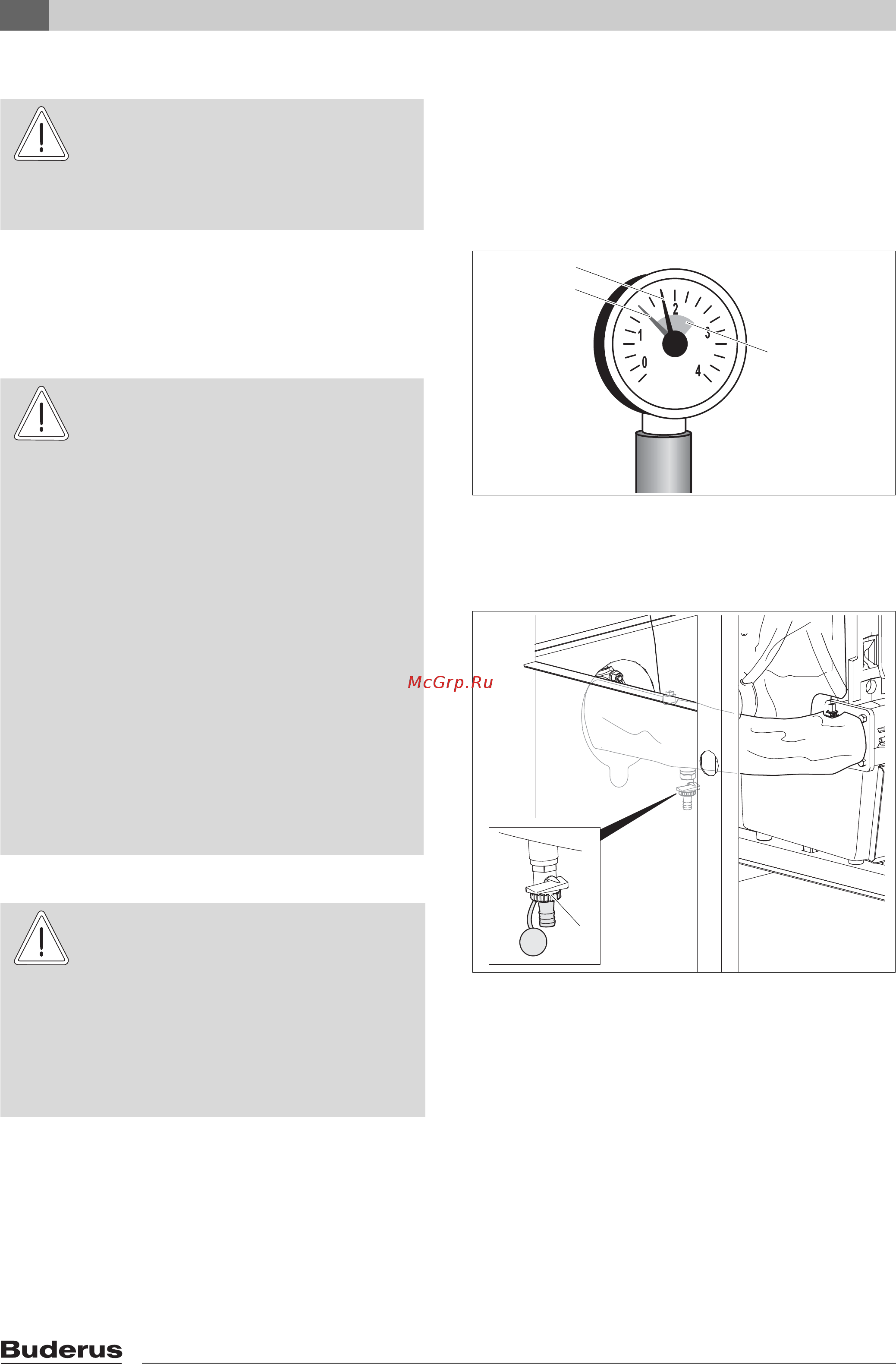

Рис. 18 Манометр для закрытых установок
1 красная стрелка
2 стрелка манометра
3 зеленая зона
Рис. 19 Кран для наполнения и слива на обратной линии
1 кран для наполнения и слива
3
1
2
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
При заполнении установки в теплом
состоянии температурные напряжения
могут вызвать появление трещин. Котел
станет негерметичным.
z Заполняйте отопительную установку
только в холодном состоянии
(температура подающей линии не
должна превышать 40 °C).
z При работающей отопительной
установке нельзя заливать воду
через кран для наполнения и слива
котла, а только через кран для
наполнения на трубопроводе (на
обратной линии).
z Качество воды должно
соответствовать указанному в
рабочем журнале и в него нужно
внести показатели качества и
количества воды для заполнения.
ОСТОРОЖНО!
ОПАСНО ДЛЯ ЗДОРОВЬЯ
из-за загрязнения питьевой воды.
z Следует обязательно соблюдать
национальные нормы и правила для
предотвращения загрязнения
питьевой воды (например, водой из
отопительных установок).
Выполняйте принятые в Европе
нормы EN1717.
