Монтаж отопительного котла
7
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
23
7.2.5 Монтаж подключения мембранного
расширительного бака MAG
Для установки мембранного расширительного бака
MAG (дополнительный заказ) потребуется
дополнительно смонтировать тройнки и двойной
ниппель на обратной линии.
z Демонтируйте сливной кран на обратной линии.
z Вместо сливного крана приверните двойной
ниппель с уплотнением.
z Установите тройник (заказчика) с уплотнением на
двойной ниппель, отверстием к задней стенке.
z Установите сливной кран в тройник.
z Проложите линию к MAG через вырез в задней
стенке.
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Возможен выход конденсата через
вентиляционное отверстие.
z Прокладывайте сбросную линию с
уклоном от сифона.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за отравления.
z Если внутрикотловой сифон не
используется, то спускайте
конденсат из системы отвода
дымовых газов через отдельный
сифон.

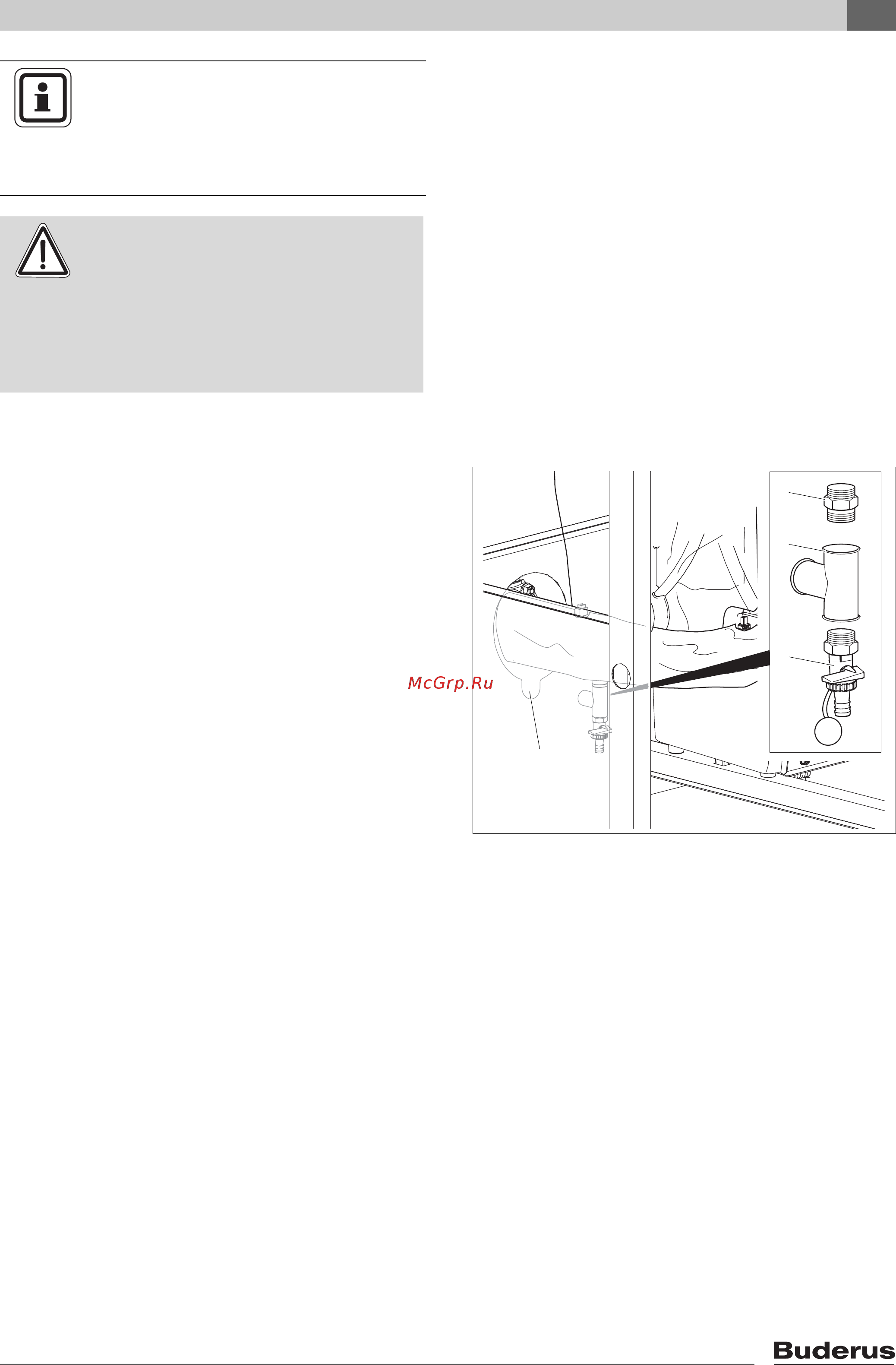

Рис. 17 Подключение MAG
1 двойной ниппель
2 тройник
3 кран для слива
4 вырез для подключения MAG (в задней стенке)
1
2
3
4
