Пуск отопительной установки в эксплуатацию
8
Газовый конденсационный котел Logano plus GB312 - Оставляем за собой право на изменения!
32
8.4.3 Замена заводской таблички
z Наклейте заводскую табличку (прилагается к
технической документации) на боковой стороне в
указанное место (см.
рис. 28).
8.4.4 Удаление воздуха из газопровода
z Отверните запорный винт контрольного ниппеля
для подключения газа и удаления воздуха на два
оборота и наденьте шланг.
z Медленно откройте газовый запорный кран.
z Выходящий газ пропустите через водяной затвор.
Если воздух больше не выходит, то снимите
шланг и заверните запорный винт.
z Закройте газовый запорный кран.

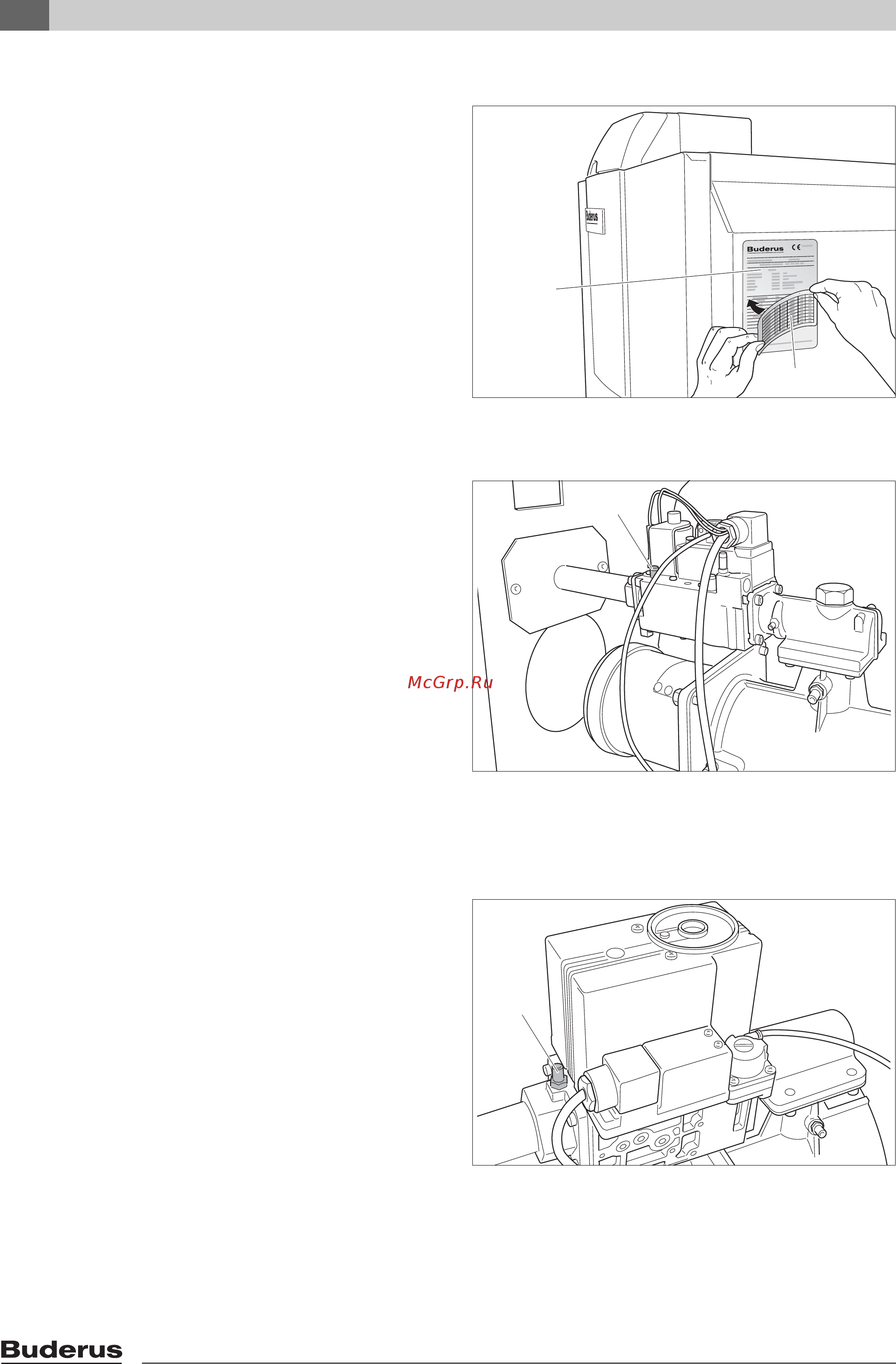

Рис. 28 Замена заводской таблички
1 заводская табличка
2 наклейка с параметрами газа
1
2
Рис. 29 Удаление воздуха из газопровода в котлах 90 и
120 кВт
1 Контрольный ниппель для измерения подаваемого
давления газа и для удаления воздуха
Газовая арматура: Honeywell VR 4615V
Рис. 30 Удаление воздуха из газопровода в котлах 160 -
280 кВт
1 Контрольный ниппель для измерения подаваемого
давления газа и для удаления воздуха
Газовая арматура: Honeywell VR 415VE, VR 420VE и
VR
425VE
1
1
