8 Монтаж
Logano – 6720842631 (2015/03)
19
Таб. 10 Рекомендуемая минимальная высота дымовой трубы (в
метрах)

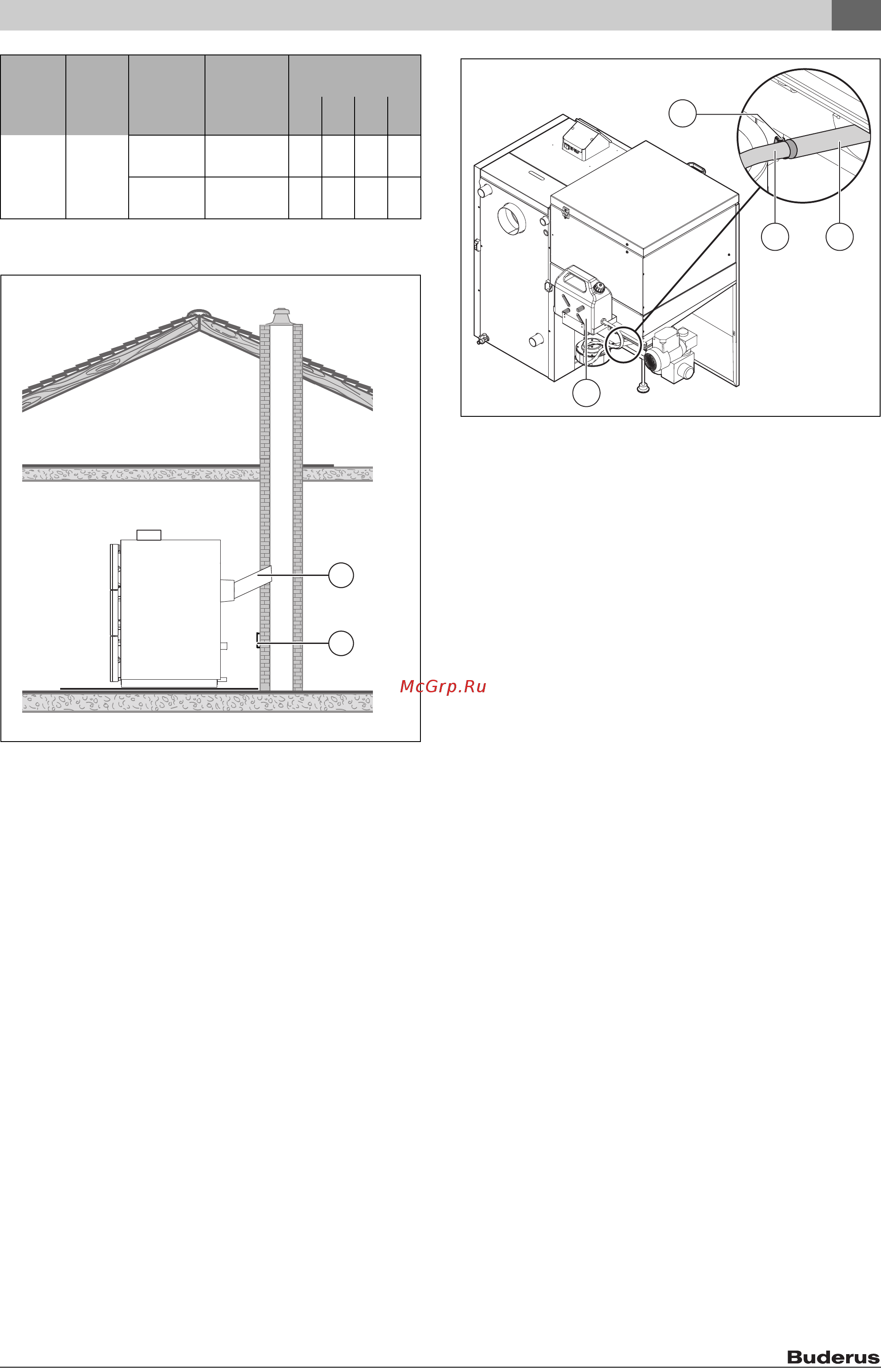

Рис. 25 Подсоединение к дымовой трубе
[1] Подсоединение к дымовой трубе
[2] Регулятор подачи дополнительного воздуха в стенке дымовой
трубы
8.3 Система тушения
Система тушения состоит из:
• кронштейна крепления канистры
• канистры (5 л)
• шланга
• Трубное противопожарное устройство с термозащитой
Для защиты котла от обратного возгорания:
▶ Котёл оборудован системой тушения (обязательное
оборудование).
▶ Смонтируйте кронштейн крепления канистры к задней стенке
котла.
▶ Установите канистру на кронштейн крепления.
▶ Закрепите шланг хомутом на термобиметаллическом
предохранителе[2].
▶ Заполните канистру.
▶ После заполнения канистры проверьте уплотнение
подключений шланга.
Между канистрой и подключением шланга нельзя устанавливать
никаких запорных устройств.
▶ Подсоедините канистру шлангом к патрубку тушения огня в
бункере.
Рис. 26 Система тушения (вид сзади)
[1] Зажимной хомут
[2] Трубное противопожарное устройство с термозащитой
[3] Шланг
[4] Канистра с кронштейном крепления
8.4 Заполнение отопительной системы
8.4.1 Правила техники безопасности при заполнении и
контроле герметичности
HВозможно получение травм и/или повреждение
оборудования из-за высокого давления при испытании на
герметичность!
При высоком давлении возможно повреждение регулирующей
арматуры, предохранительных устройств и приборов контроля
давления.
▶ Проверьте, чтобы при контроле герметичности не были
установлены приборы контроля давления, регулирующая
арматура и предохранительные устройства, к которым нельзя
перекрыть подачу воды из котла.
▶ Заполняйте отопительную систему только через устройство для
заполнения на трубопроводе обратной линии отопительной
системы.
▶ После заполнения проверьте герметичность котла с давлением
воды, соответствующим давлению срабатывания
предохранительного клапана.
▶ Учитывайте максимально допустимое давление для
установленных компонентов.
▶ Убедитесь в том, что все приборы регулирования, измерения
давления и предохранительные устройства после проверки
работают правильно.
HУгроза здоровью из-за загрязнения питьевой воды!
▶ Выполняйте требования национальных норм и правил
предотвращения загрязнения водопроводной воды.
▶ Для Европы действуют нормы EN 1717.
HВозможно повреждение оборудования из-за температурных
напряжений!
▶ Заполняйте отопительную систему только в холодном состоянии
(температура подающей линии не должна превышать 40 °C).
HВозможно повреждение оборудования из-за недопустимых
свойств воды!
При частом добавлении воды отопительная система может выйти из
строя в результате коррозии и образования накипи.
Каменный
уголь
4,2 8 8 7 7
Древесны
е пеллеты
7,2 8 8 7 7
Мощнос
ть
котла
[кВт]
Давлен
ие
подачи
[Па]
Топливо Расход
топлива
[кг/ч]
Ø Дымовая труба
[мм]
160 180 200 250
2
1
0010004657-001
0010005656-0001
2
4
3
1
