9 Электрический монтаж
Logano – 6720842631 (2015/03)
20
▶ Выполняйте требования к воде для заполнения отопительной
системы согласно CSN 07 7401.
8.4.2 Антифризы, средства защиты от коррозии
Запрещается использовать химические присадки, не имеющие
сертификата безопасности от изготовителя котла.
О разрешенных антифризах и средствах защиты от коррозии для
этого котла вы можете узнать у своего поставщика.
▶ Выполняйте указания изготовителей присадок.
▶ При смешивании соблюдайте указания изготовителя.
8.4.3 Заполнение отопительной системы водой и проверка
герметичности (опрессовка)
Чтобы предотвратить утечки во время эксплуатации, проверьте
перед пуском в эксплуатацию герметичность отопительной
системы.
▶ Установите необходимое предварительное давление
расширительного бака (только для закрытых отопительных
систем).
▶ Откройте все устройства, затрудняющие процесс заполнения
(например, термостатические вентили, смесители
отопительного контура, обратные заслонки).
▶ Медленно заполните отопительную систему водой через
устройство для заполнения, при этом наблюдайте за
показаниями манометра.
▶ Выпускайте воздух из отопительной системы через
воздухоотводчики на отопительных приборах.

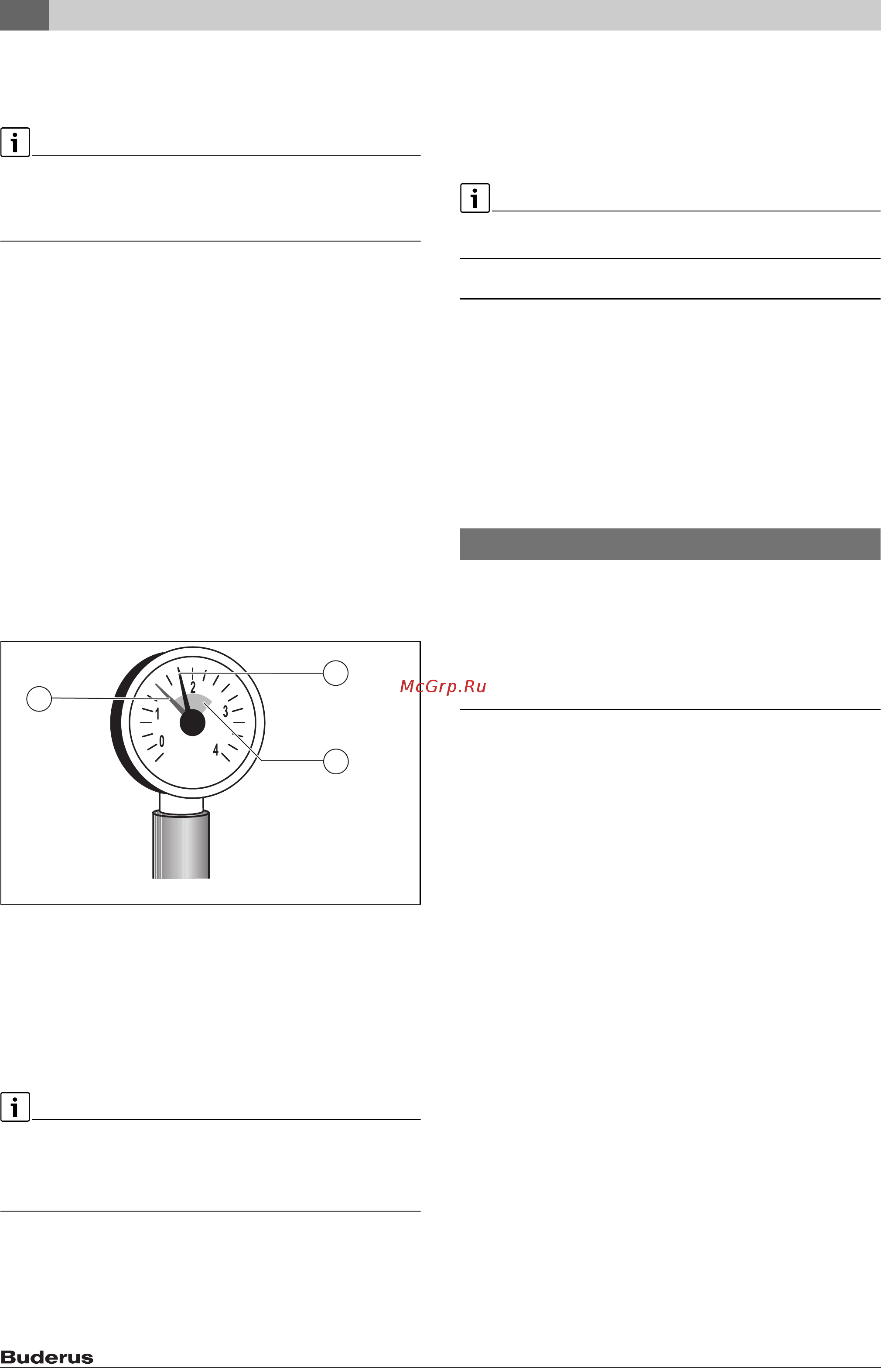

Рис. 27 Манометр для закрытых систем отопления
[1] Красная стрелка
[2] Стрелка манометра
[3] Зеленая зона
▶ Если давление воды из-за удаления воздуха упадет, долейте
воду.
▶ Проверьте отсутствие протечек в соединениях.
▶ Выполните испытания на герметичность (опрессовку).
С учетом давления срабатывания предохранительного клапана
давление для контроля герметичности должно быть в 1,3 раза
больше необходимого рабочего давления.
▶ Соблюдайте национальные нормы и правила.
▶ Проверьте отсутствие протечек на фланцевых соединениях и
подключениях к котлу.
▶ Проверьте отсутствие протечек в трубопроводной системе.
После контроля герметичности сливайте воду до тех пор, пока не
будет получено нужное рабочее давление.
▶ После проверки герметичности восстановите работу всех
отключенных приборов.
▶ Убедитесь, что все приборы регулирования, измерения
давления и предохранительные устройства работают правильно.
▶ Занесите рабочее давление и характеристики воды в инструкцию
по эксплуатации.
В открытых системах максимальный уровень воды в
расширительном баке находится на 25 м выше днища котла.
9 Электрический монтаж
Котел имеет гибкий сетевой кабель и штекер.
Система управления регулирует подачу топлива, работу
вентилятора, насоса отопительного контура и загрузочного насоса
бака-водонагревателя.
К системе управления можно подключить комнатный термостат RS
или обычный термостат On/Off. Кроме того, можно подключить
модуль управления отопительными контурами, GSM-модуль для
управления с мобильного телефона или модуль для подключения к
компьютерной сети.
УВЕДОМЛЕНИЕ:
Возможно повреждение оборудования из-за невыполнения
требований инструкций!
Если не выполняются требования инструкций на отдельные узлы, то
из-за ошибочных соединений/настроек это может привести к
неисправностям и повреждениям отопительной системы.
▶ Выполняйте требования всех инструкций на узлы, которые
монтируются.
Перед монтажом учтите следующее:
• Все электрическое оборудование на котле, напрямую или
косвенно подверженное воздействию высоких температур,
должно быть рассчитано на эти температуры.
• Прокладывайте провода на расстоянии от горячих деталей котла
и по возможности в предусмотренных для них кабельных
каналах или укладывайте поверх изоляции котла.
• Все электрические соединения, подключение приборов
безопасности и установку предохранителей должны выполнять
специалисты-электрики с соблюдением действующих норм и
правил, а также местных инструкций.
• Выполняйте электрические подключения в соответствии с
местными требованиями.
• Электрические подключения выполняются в соответствии со
схемой соединений системы управления ( глава 16.5,
стр. 45).
• При монтаже электрооборудования обеспечьте надежное
заземление.
• Перед открытием системы управления отключите ее на всех
фазах и обеспечьте защиту от случайного включения.
• Попытки неправильно вставить штекеры под напряжением могут
привести к повреждению системы управления и к опасному
поражению электрическим током.
6 720 615 876-59.2T
3
2
1
