16 Приложение
Logano – 6720842631 (2015/03)
43
16.2 Технические характеристики системы управления
Таб. 22 Технические характеристики системы управления
16.3 График гидравлического сопротивления

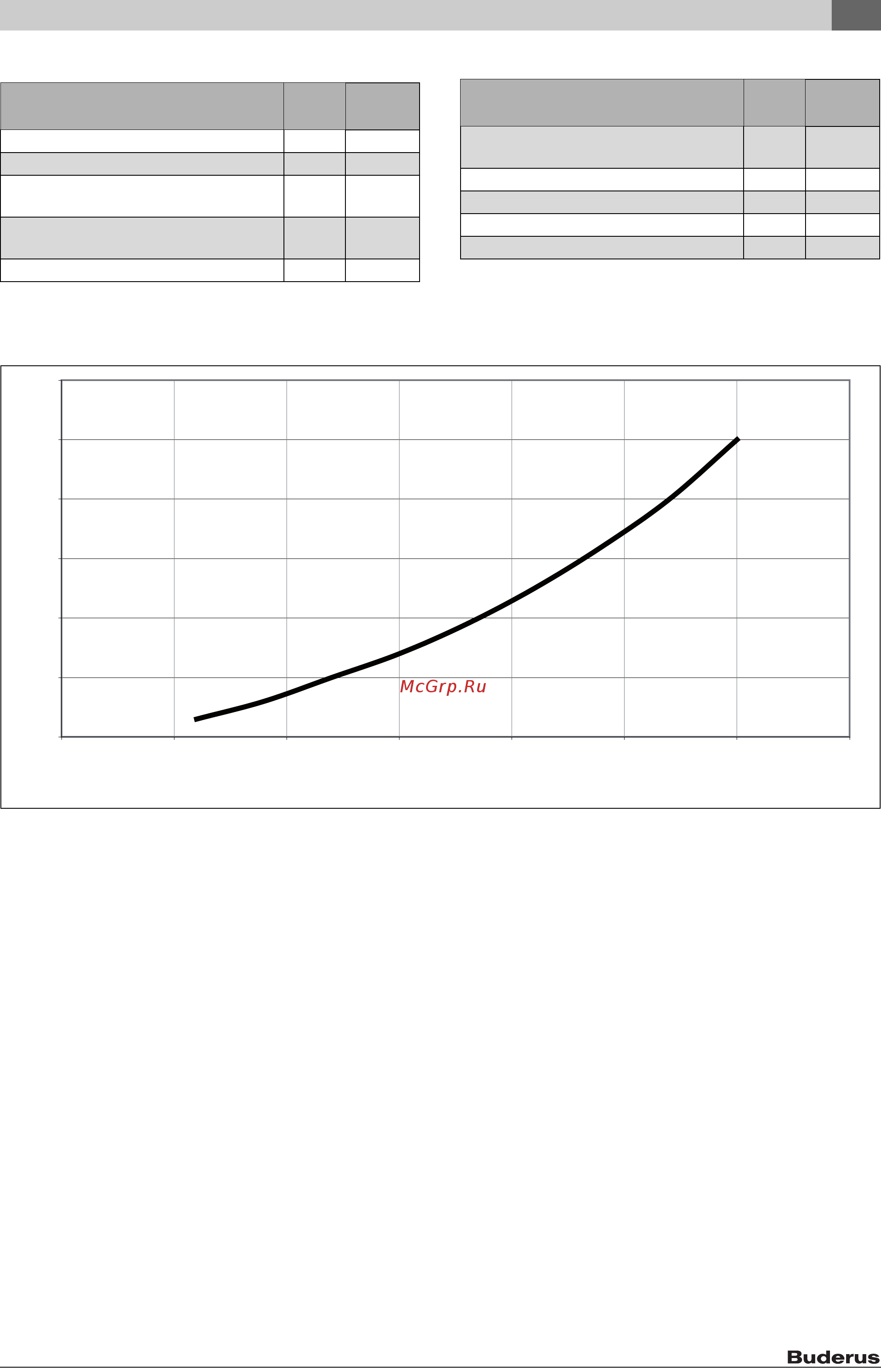

Рис. 55 Гидравлическое сопротивление
x Объемный расход Q, m³л/ч
y Гидравлическое сопротивление, мбар
Ед. изм. Значение
Степень электрической защиты [IP] 21
Сетевое напряжение/частота [В/Гц] ~230/50
Защита предохранителем/максимальный
потребляемый ток
[A] 6,3 T
Электрическая потребляемая мощность при
эксплуатации (без внешних потребителей)
[W] 11
Рабочая температура [ °C] 10...50
Максимальный потребляемый ток на
выходах насосов
[A] 0,5
Диапазон измерения датчиков температуры [ °C] 0...85
Точность измерения датчиков температуры [ °C] 1
Диапазон регулировки температуры [ °C] 45...99
Термостойкость датчиков [ °C] –25...90
Ед. изм. Значение
0
1
2
3
4
5
6
0 0,5 1 1,5 2 2,5 3 3,5
Q [m³/h]
mbar
6 720 643 469-33.1T
