2 Информация об изделии
Logano – 6720842631 (2015/03)
6
Встраиваемые элементы топочной камеры

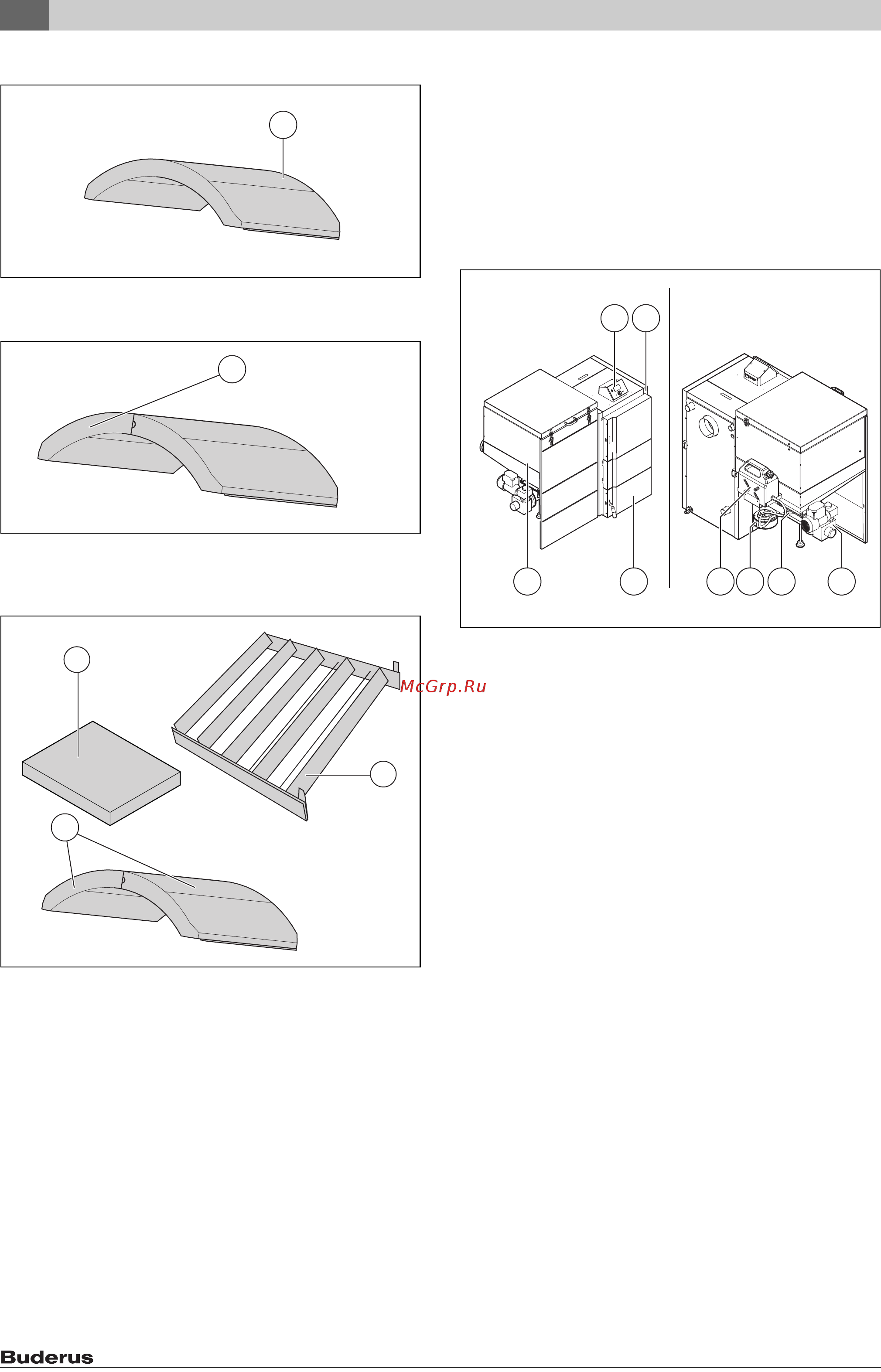

Рис. 2 Установка топочной камеры для котлов мощностью 15 кВт
[1] Камень топочной камеры
Рис. 3 Встраиваемые элементы топочной камеры для котлов
мощностью 20 кВт
[1] Камень топочной камеры
Рис. 4 Встраиваемые элементы топочной камеры для котлов
мощностью 25 кВт
[1] Камень топочной камеры
[2] Feuerraumstein
[3] Турбулятор
2.2 Необходимые дополнительные комплектующие
• Устройство обеспечения минимальной температуры обратной
линии (повышение температуры обратной линии)
2.3 Опциональные комплектующие
• Комнатный термостат ST-280 с возможностью регулировки
различных рабочих параметров отопительной системы;
комнатный термостат вкл./выкл. ST-290
• Максимум 2 модуля ST-431 или ST-61v4 для подключения
смешанного контура и эквивалентного терморегулятора
• Модуль GSM ST-65 для управления отопительной системой с
мобильного телефона
• Модуль Ethernet TS-505 для управления котлом из локальной
сети
2.4 Заводская табличка
Заводская табличка содержит данные о мощности, допусках и
серийный номер изделия.
▶ Наклейте заводскую табличку в хорошо доступном и видимом
месте, например, вверху на боковую стенку котла ( рис. 7,
стр. 8).
2.5 Описание оборудования
Рис. 5 Обзор котла
[1] Система управления
[2] Теплообменник
[3] Узел горелки
[4] Датчик температуры шнека
[5] Вентилятор
[6] Система пожаротушения
[7] Топочная камера с зольным ящиком
[8] Бункер
Котел Logano S181 предназначен для сжигания бурого угля,
каменного угля и пеллет ( таблица 5, страница 9). Использование
другого топлива запрещается.
Котел работает в автоматическом режиме с автоматической
подачей топлива к горелке. Подача топлива и процесс горения
регулируются системой управления по температуре котла и
температуре дымовых газов.
К системе относится предохранительный ограничитель
температуры, прерывающий подачу топлива и воздуха в котел.
Котел обложен изоляционным материалом и покрыт облицовкой,
которые препятствуют потерям тепла с излучением и остыванию
котла в режиме ожидания.
В соответствии с CSN EN 303-5: 2013 котел оборудован системой
быстрого отключения.
Поэтому котел не должен оснащаться предохранительным
теплообменником.
Управление
Система управления (PID-регулятор) управляет подачей топлива,
мощностью вентилятора и насосами на основании следующих
параметров:
• Температура котловой воды
• Температура дымовых газов
Благодаря этому температура котловой воды остается стабильной.
Таким образом достигается низкий расход топлива, низкие
0010007013-001
1
0010005814-001
1
0010007287-001
3
2
1
0010005654-001
21
4678 5 3
