2 Информация об изделии
Logano – 6720842631 (2015/03)
7
значения выбросов вредных веществ и длительный срок службы
теплообменника. В режиме отопления на дисплее показаны
необходимые параметры.
Имеется возможность подключения к системе управления других
модулей и комплектующих.
Теплообменник
Теплообменник котла изготовлен из котловой стали.
Теплообменник с шамотными камнями передает тепло воде в
систему отопления.
Для повышения эффективности теплопередачи от отработавших
газов к воде в системе отопления внутри теплообменника находятся
шамотные камни, а в газовыпускных трактах находятся
завихрители.
Двери теплообменника предназначены для его чистки и контроля
горения. Неплотности теплообменника снижают КПД сгорания
топлива.
Камни топочной камеры
Встраиваемые детали и облицовка из шамота, керамики или бетона
предназначены для изоляции и отвода горячих газов. Эти детали
называются камнями топочной камеры. На них могут появляться
трещины. Шамотные камни содержат определенное количество
остаточной влаги, что обусловлено физическими свойствами и
условиями производства. При нагреве влага испаряется,
образуются усадочные трещины.
Трещины могут появляться в т. ч. из-за высокой разницы
температур. Поверхностные трещины не ухудшают горение в котле
и представляют собой нормальное явление.
При наличии выпавших кусков и широких трещин, доходящих до
конструкции котла, шамотные камни необходимо заменить. Они
могут отрицательно влиять на выбросы с дымовыми газами.
Поверхностные трещины не ухудшают горение в котле и
представляют собой нормальное явление.
Топочная камера
Топочная камера с зольным ящиком изготовлены из стали.
В топочной камере находятся короб горелки и зольный ящик.
В зольном ящике помещается зола, собирающаяся примерно за
12 часов работы.
Дверь топочной камеры предназначена для удаления золы.
Горелка
Горелка изготовлена из стали.

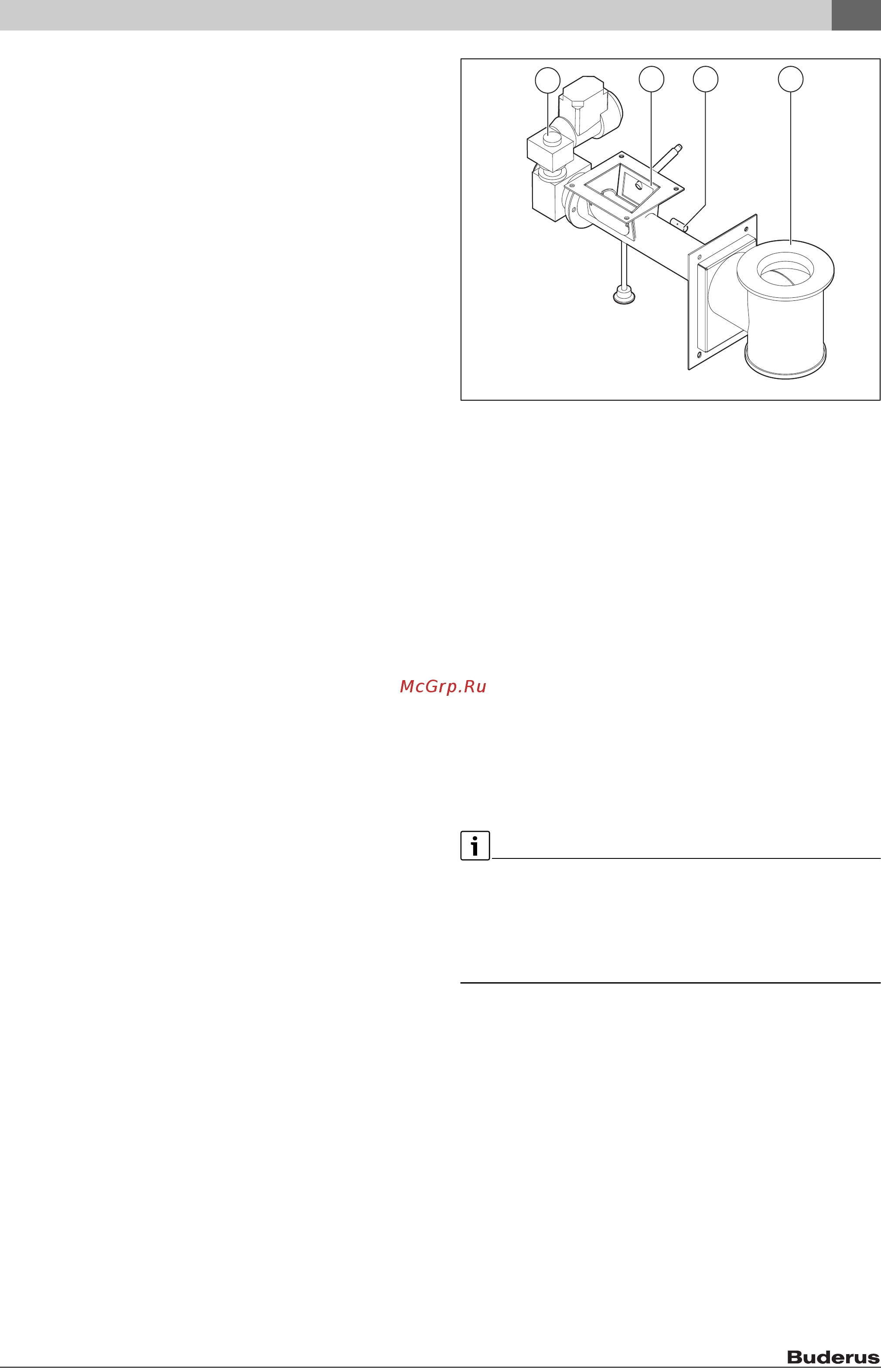

Рис. 6 Отдельные части узла горелки
[1] Привод
[2] Подсоединение бункера
[3] Датчик температуры шнека
[4] Короб горелки из чугуна
Шнек изготовлен из стали. Шнек имеет опоры на обоих концах. На
наружном конце горелки находится привод с муфтой. Привод
связан со шнеком через предохранительный штифт.
Предохранительный штифт при заклинивании защищает двигатель,
привод и шнек от повреждения. Предохранительный штифт
находится под крышкой.
Рядом с приводом находится фланец для подсоединения бункера.
При креплении бункера на горелке обеспечьте плотное соединение.
Со стороны шнека находится датчик температуры для защиты от
прожигания топливом. На фланце узла горелки находится
вентилятор для воздуха для горения.
Короб горелки имеет круглое сечение и отверстия притока воздуха
для горения, которые способствуют повышению коэффициента
полезного действия и снижению выбросов вредных веществ.
Отверстия для притока воздуха должны быть всегда открытыми.
Все соединения с котлом, горелкой и прифланцованными узлами
должны быть герметичными. Любая неплотность оказывает сильное
влияние на качество горения (выбросы вредных веществ) и на
коэффициент полезного действия. Негерметичности приводят к
тому, что отработавшие газы будут попадать в помещение установки
и повысят опасность возгорания топлива в бункере.
Вентилятор
Вентилятор с регулированием частоты вращения подает воздух для
горения. Вентилятор прифланцован к горелке. Система управления
управляет вентилятором посредством частоты вращения.
▶ Никогда не изменяйте и не перекрывайте всасывающие
отверстия вентилятора.
Бункер
Бункер изготовлен из листовой стали и подсоединен к фланцу на
горелке.
Вместимости бункера достаточно примерно на 30 часов работы при
номинальной мощности котла.
Бункер должен быть герметичным. Открывать крышку бункера
разрешается только для его заполнения. Старайтесь заполнять
бункер за как можно более короткое время. На бункере установлен
датчик крышки. Этот датчик контролирует открытие крышки. Когда
0010005651-001
