Buderus Logano S181-15 E [22/56] Установка датчиков температуры

9 Электрический монтаж

Logano – 6720842631 (2015/03)

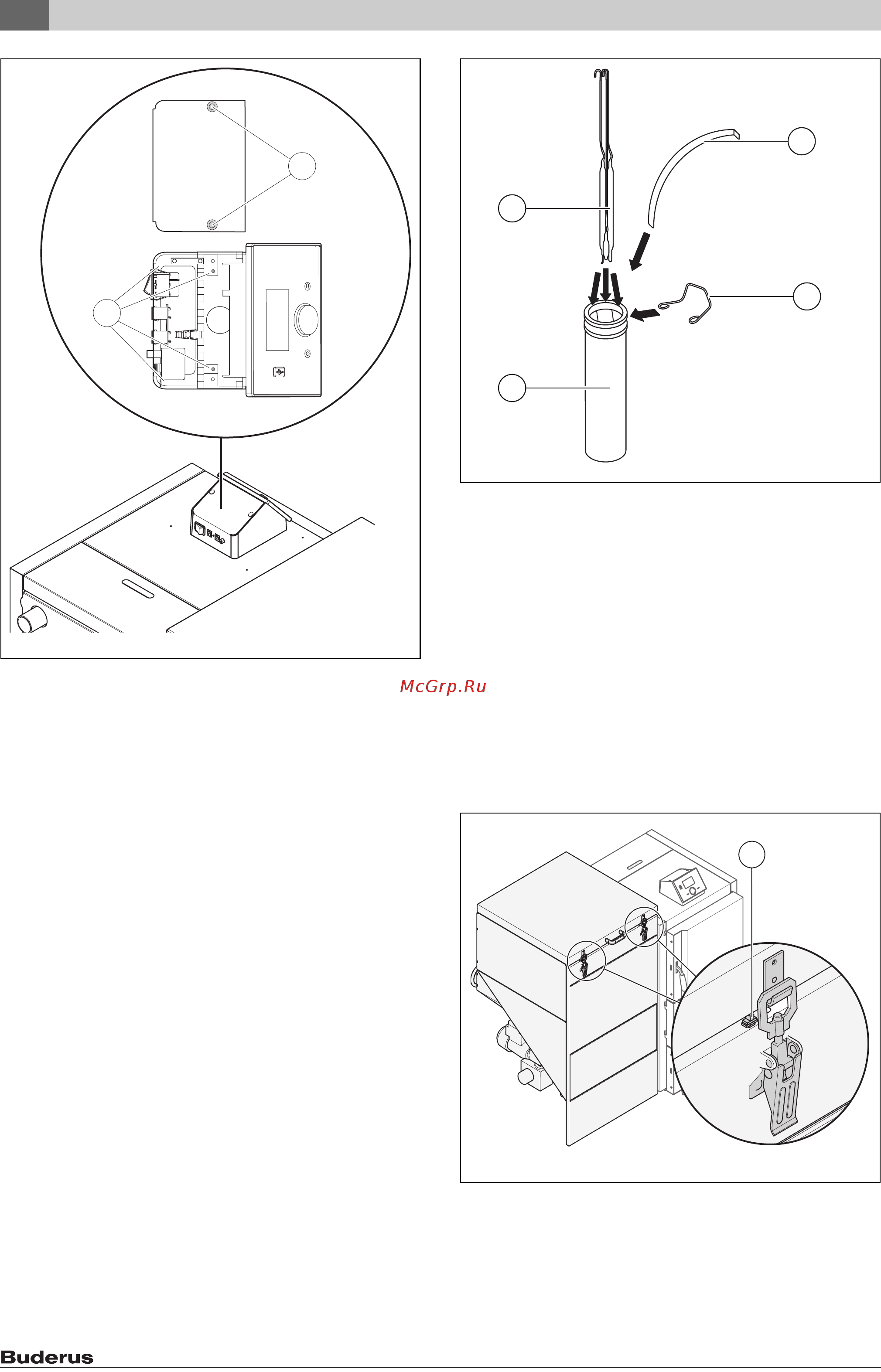

Рис. 30 Монтаж системы управления

[1] Винты крышки

[2] Точки крепления системы управления

9.2 Установка датчиков температуры

▶ Выведите провод и капиллярную трубку датчика температуры

котловой воды (FK) и предохранительного ограничителя

температуры (STB) через держатель кабеля из котла.

▶ Заведите датчик температуры котла и предохранительный

ограничитель температуры ( рис. 29, [1], страница 21) в

погружные гильзы [3] с обратной стороны котла.

▶ Вставьте датчик температуры ( рис. 31, [1]) до упора в дно

погружной гильзы ( рис. 31, [2]).

▶ Прижмите датчик температуры компенсационной пружиной

( рис. 31, [3]) к стенке погружной гильзы.

▶ Не перегибайте капиллярные трубки и укладывайте их с

большим радиусом изгиба.

▶ Закрепите датчик температуры крепежной пружиной

( рис. 31, [4]).

Рис. 31 Установка датчиков температуры

[1] Датчики температуры

[2] Погружная гильза

[3] Компенсационная пружина

[4] Крепежная пружина

9.3 Установка датчика в крышке

Датчик в крышке (микровыключатель) монтируется в облицовке

бункера ( рис. 10, [11], страница 12).

▶ Удерживая зажимы, отпустите замки облицовки в передней

части бункера.

▶ Снимите облицовку бункера.

▶ Введите кабель микровыключателя через облицовку бункера.

Датчик в крышке можно монтировать справа или слева.

▶ Зафиксируйте датчик в крышке гайкой.

Рис. 32 Установка датчика в крышке

[1] Датчик в крышке
