6 Монтажная
Logano – 6720842631 (2015/03)
11
5.4 Установка и выравнивание котла
BHИMAHИE:
Опасность травмирования персонала при перемещении
тяжелых грузов!
Подъем и перемещение тяжелых грузов может привести к
травмированию персонала.
▶ Котел должны поднимать и переносить достаточное количество
людей.
▶ Соблюдать указания в главе 7, со стр. 15!
▶ Отсоедините и удалите транспортировочные ленты поддона.
▶ Поднимите котловый блок с поддона.
▶ Установите котел на подготовленный фундамент.
▶ Установка котла.
▶ При необходимости выровняйте котловый блок клиньями из
негорючего материала и выставьте котел по уровню вертикально
и горизонтально.
▶ Вставьте уплотнение между горелкой и топочной камерой.
▶ Установите горелку в топочную камеру.
▶ Установите облицовку котла ( глава 6, со стр. 11).
Задняя часть облицовки котла должна быть установлена перед
подключением труб.
▶ Установите резиновый амортизатор под подпорки узла горелки
[4] и отрегулируйте подпорки.
▶ Установите бункер с уплотнением на шнековый конвейер.
▶ Разместите шамотные камни [3] в котле.
Подробное описание монтажа приведено в главе 6 на стр. 11.

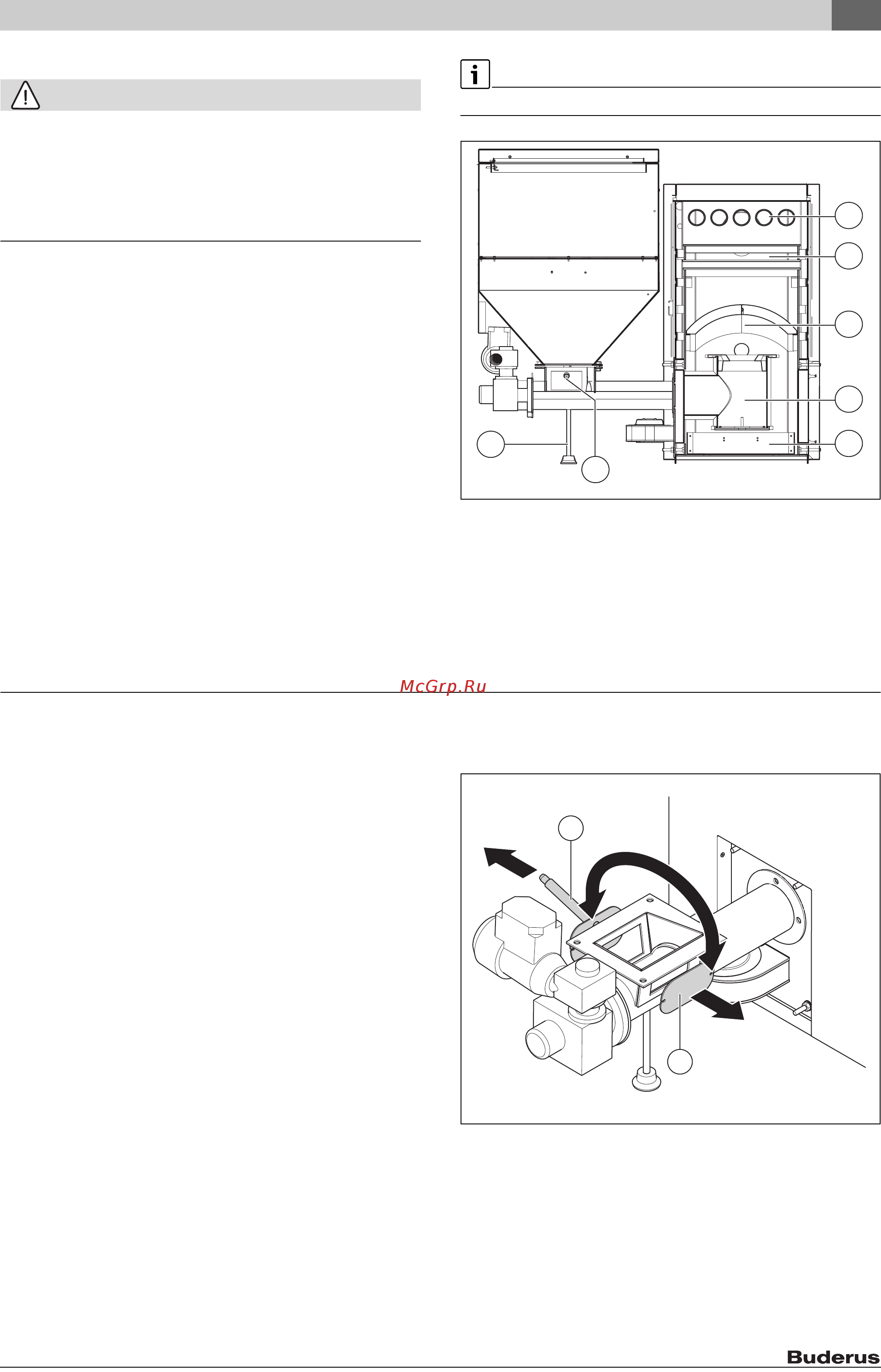

Рис. 8 Чертеж котла в разрезе
[1] Теплообменник
[2] Газоотводящий канал с турбулятором
[3] Камни топочной камеры
[4] Горелка
[5] Зольный ящик
[6] Крышка аварийного опорожнения
[7] Подпорка узла горелки
6 Монтажная
Котел, бункер и горелка поставляются в нескольких упаковках и
позже должны быть установлены.
Для облегчения транспортировки:
▶ Демонтируйте котел.
6.1 Правила техники безопасности для монтажа
HОпасность получения травм от тяжелых грузов!
Подъем тяжелых грузов вручную может привести к тяжелым
травмам.
▶ Котел должны поднимать и переносить достаточное количество
людей.
HВозможны травмы и/или повреждение оборудования из-за
неквалифицированного монтажа!
Если сначала отвернуть винты между узлом горелки и котлом, то
бункер может опрокинуться.
Перед удалением транспортных фиксаторов:
▶ Зафиксируйте узлы для предотвращения падения.
▶ Демонтируйте котел только в приведенной последовательности.
6.2 Перестановка узла горелки
▶ Демонтаж узла горелки ( глава 6.3.1, стр. 13).
▶ Отверните винты с правой стороны котла и снимите крышку.
▶ Установите пластиковую крышку на противоположной стороне
котла.
▶ Навесьте пластиковую крышку отверстия шнекового конвейера
с левой стороны котла.
Рис. 9 Перестановка шнекового конвейера
[1] Пластиковая крышка с подключением шланга
[2] Крышка
▶ Смонтируйте узел горелки с правой стороны котла.
▶ Демонтируйте пластиковую крышку [2] с фланца шнекового
конвейера.
▶ Демонтируйте пластиковую крышку с подключением шланга [1]
огнетушителя на шнековом конвейере.
▶ Смонтируйте пластиковую крышку и пластиковую крышку с
подключением шланга с другой стороны.
0010005650-001
1
2
3
4
5
7
6
0010005827-001
1.
1.
2.
1
2
