6 Монтажная
Logano – 6720842631 (2015/03)
13

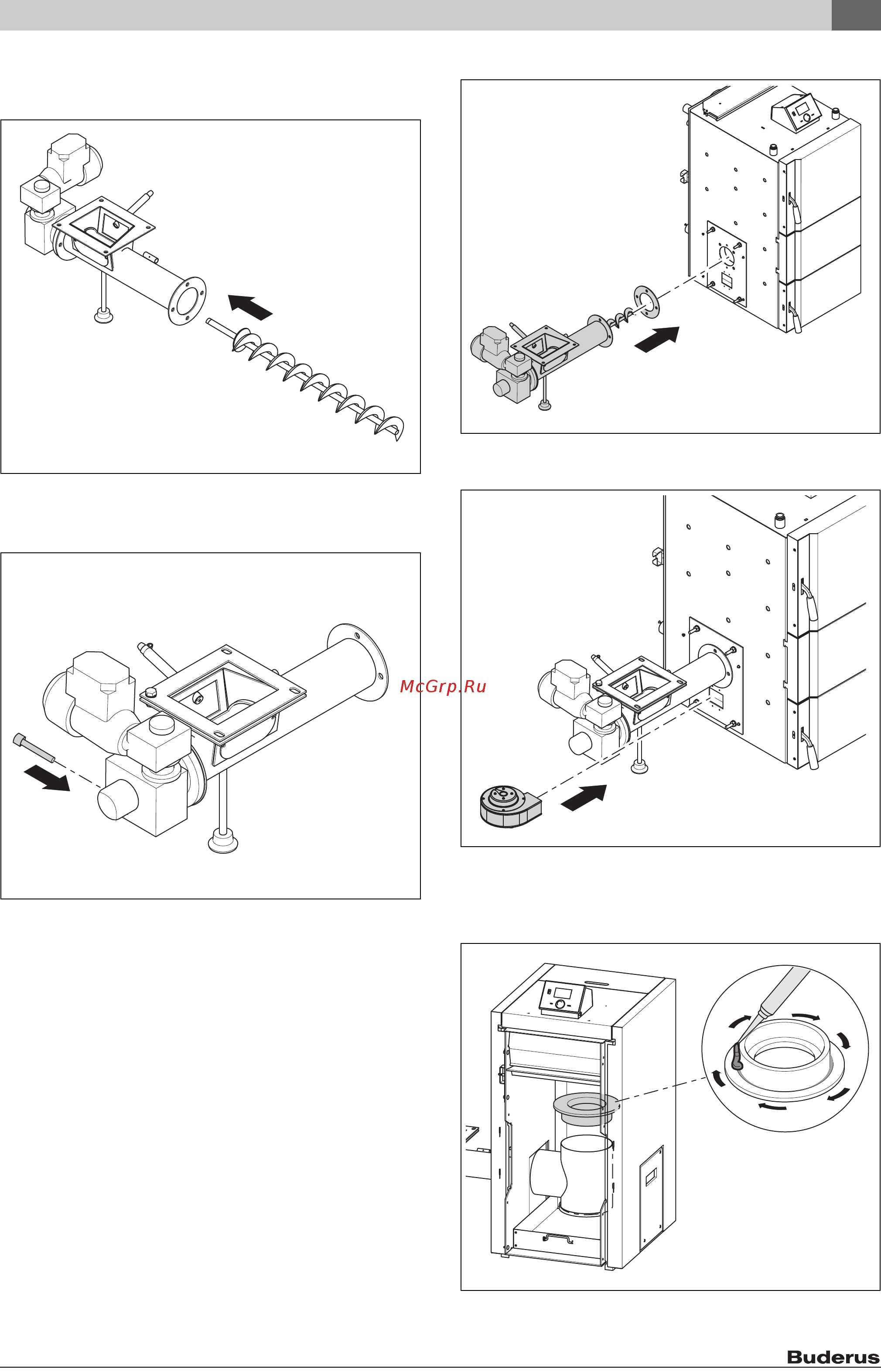

6.3.1 Смонтируйте модуль подачи
▶ Вставляйте шнековый конвейер в подающую трубу, пока он не
будет выступать из редуктора,
Рис. 12 Смонтируйте шнековый конвейер
▶ Зафиксируйте шнековый конвейер предохранительным
штифтом (винт M5).
Рис. 13 Зафиксируйте шнековый конвейер предохранительным
штифтом
▶ Смонтируйте шнековый конвейер с уплотнением на котле.
Рис. 14 Смонтируйте модуль подачи
▶ Смонтируйте вентилятор с уплотнением на котле.
Рис. 15 Монтаж вентилятора на котле
▶ Достаньте короб из горелки.
▶ Установите на короб термостойкий комплект и установите короб
на горелку.
Рис. 16 Сборка короба горелки
0010007016-001
0010007021-001
0010007022-001
0010007018-001
0010007020-001
