Buderus Logano S181-15 E [12/56] Монтаж котла
![Buderus Logano S181-15 E [12/56] Монтаж котла](/views2/1251285/page12/bgc.png)
6 Монтажная
Logano – 6720842631 (2015/03)
12
6.3 Монтаж котла
Облицовка котла

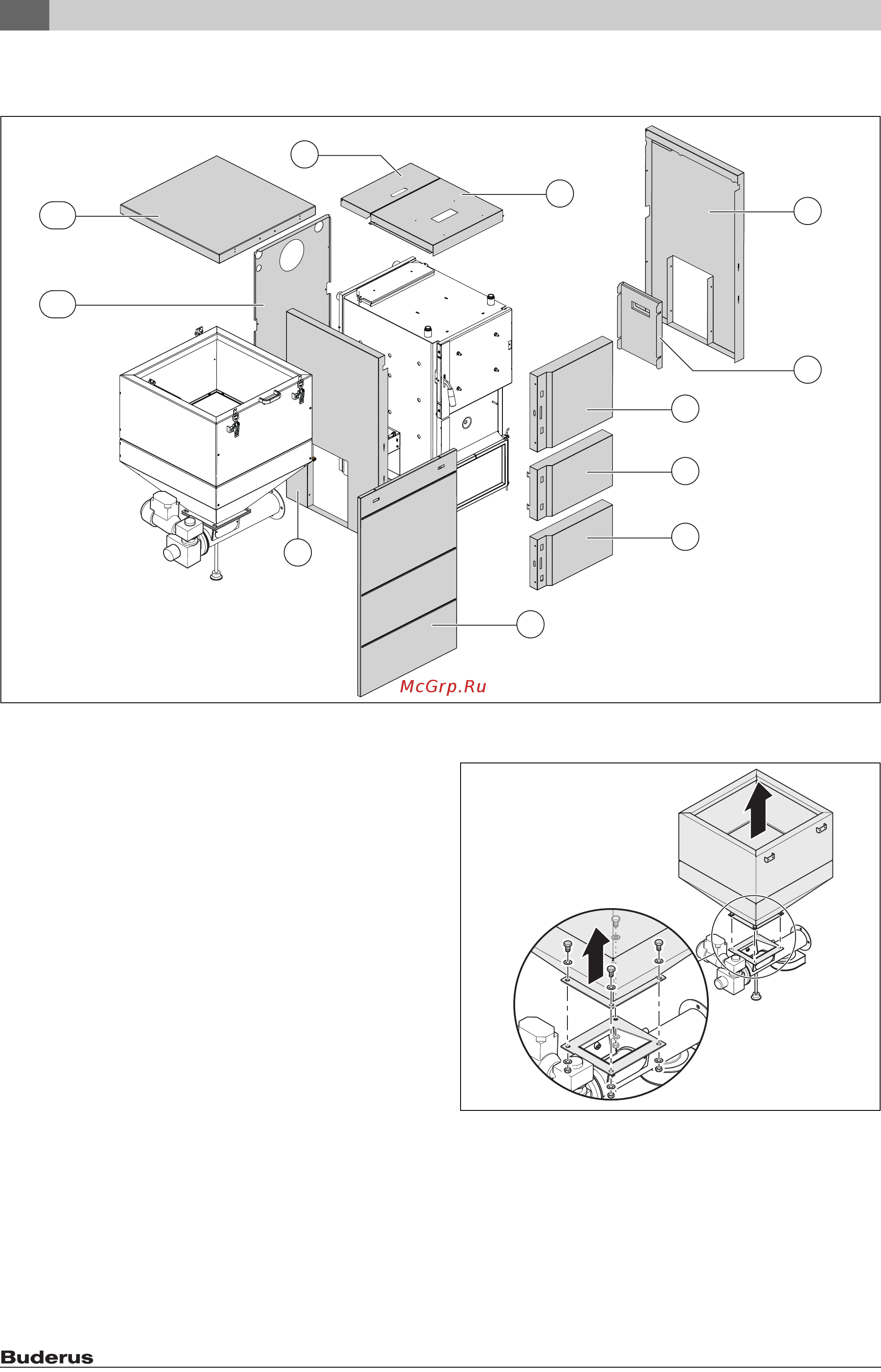

Рис. 10 Облицовка котла
[1] Крышка коллектора дымовых газов
[2] Крышка котла
[3] Правая боковая стенка
[4] Пластиковая крышка отверстия шнекового конвейера
[5] Облицовка двери топочной камеры вверху
[6] Средняя передняя стенка (для котлов 20 и 25 кВт)
[7] Облицовка двери топочной камеры
[8] Облицовка бункера
[9] Левая боковая стенка
[10] Облицовка задней части котла
[11] Крышка бункера
▶ Отверните винты бункера в узле горелки.
▶ Приподнимите бункер.
Рис. 11 Демонтируйте бункер
0010005826-001
1
3
2
4
5
6
7
8
10
11
9
0010005828-001
1.
2.
1.
