9 Электрический монтаж
Logano – 6720842631 (2015/03)
21
Обзор системы управления

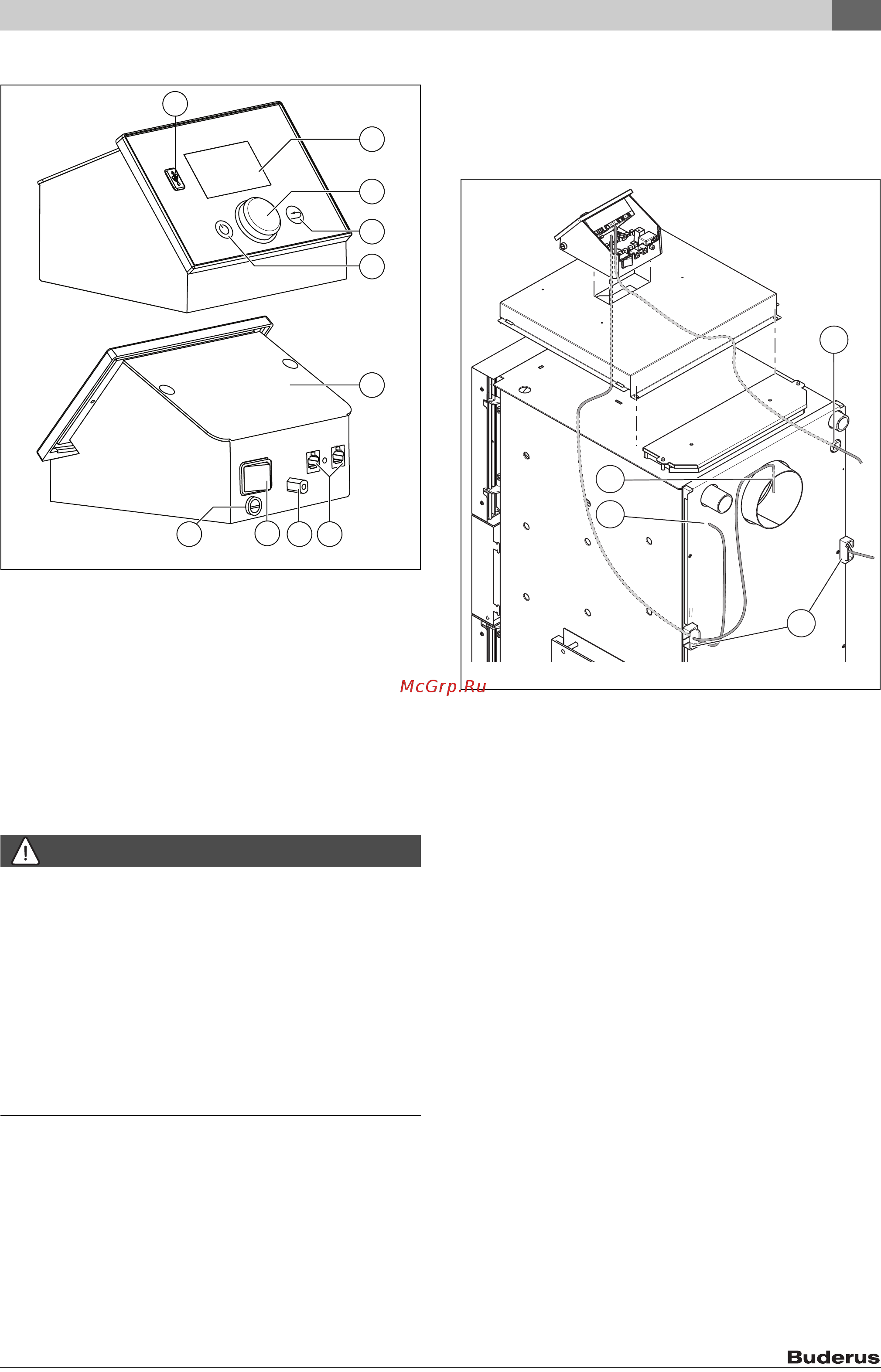

Рис. 28 Обзор системы управления
[1] Разъем USB для обновления программного обеспечения
[2] Дисплей
[3] Ручка управления/кнопочный выключатель (меню)
[4] Кнопка "Назад" (выход)
[5] Кнопка Stand-by
[6] Крышка
[7] Разъем 2 x RJ45
[8] STB
[9] Главный выключатель
[10] Предохранитель 6,3 A
9.1 Монтаж системы управления
OПACHO:
Угроза для жизни из-за поражения электрическим током!
▶ Работы с электрическим оборудованием разрешается
выполнять только специалистам, имеющим соответствующую
квалификацию.
▶ Перед открытием котла отключите сетевое напряжение на всех
фазах и обеспечьте защиту от случайного включения.
▶ Соблюдайте инструкции по монтажу.
▶ Убедитесь в том, что электрические провода не касаются горячих
поверхностей.
▶ Не переламывайте капиллярные трубки термостатов.
▶ Прокладывайте капиллярные трубки термостатов с большими
радиусами изгиба.
▶ Демонтаж крышки коллектора дымовых газов ( рис. 19,
страница 14).
▶ Демонтируйте среднюю часть передней облицовки.
▶ Отверните винты левой и правой боковой облицовки ( рис. 17,
страница 14).
▶ Отсоедините боковую облицовку.
▶ Снимите крышку котла.
▶ Снимите крышку системы управления ( рис. 30).
▶ Проведите кабель и провод датчика через вырез в крышке котла
( рис. 29).
▶ Уложите кабель и провод датчика от системы управления на
изоляцию (таблица 11, стр. 24).
▶ Проведите кабель для внешних подключений через держатель
(рис. 29, [2]) с обратной стороны котла.
▶ Лишний кабель, не требующийся после подключения, закрепите
так, чтобы он не касался горячих деталей.
Рис. 29 Проведите кабель и провод датчика через крышку котла
[1] Место измерения для датчика температуры дымовых газов
[2] Крепление кабеля
[3] Место измерения для датчика температуры котловой воды и
предохранительного ограничителя температуры (STB) (на
выбор в зависимости от направления монтажа)
▶ Установите крышку котла.
▶ Установите систему управления на крышку котла и закрепите
винтами
(рис. 30, [1]).
▶ Установите крышку системы управления после подключения
всех проводов на систему управления и закрепите винтами
(рис. 30, [2]).
▶ Установите левую и правую боковую облицовку.
▶ Затяните винты левой и правой боковой облицовки.
▶ Установите среднюю часть передней облицовки.
▶ Установите крышку коллектора дымовых газов.
0010007024-001
1
2
3
6
7
10
8
9
4
5
0010005822-001
1
3
2
3
