2 Информация об изделии
Logano – 6720842631 (2015/03)
5
HОпасность повреждения оборудования высоким давлением
Если из предохранительного клапана отопительного контура или
контура ГВС во время работы отопительной системы вытекает вода:
▶ Проверьте давление воды в отопительной системе и
расширительный бак.
▶ Никогда не перекрывайте предохранительные клапаны.
▶ Никогда не перекрывайте отопительный контур.
▶ Никогда не перекрывайте подачу охлаждающей воды.
HПередача конечному потребителю
При передаче проинструктируйте потребителя о правилах
обслуживания и условиях эксплуатации отопительной системы.
▶ Объясните основные принципы обслуживания отопительной
системы, при этом обратите особое внимание на все действия,
влияющие на безопасность.
▶ Укажите на то, что переделку или ремонт оборудования
разрешается выполнять только сотрудникам
специализированного предприятия, имеющим разрешение на
выполнение таких работ.
▶ Укажите на необходимость проведения контрольных осмотров и
технического обслуживания для безопасной и экологичной
эксплуатации оборудования.
▶ Передайте инструкцию по монтажу и инструкцию по
эксплуатации на хранение потребителю.
HРаботы с электрикой
Работы с электрооборудованием разрешается выполнять только
специалистам по электромонтажу.
Перед работами с электрооборудованием:
▶ Отключите сетевое напряжение на всех фазах и обеспечьте
защиту от обратного включения.
▶ Проверьте отсутствие напряжения.
▶ Пользуйтесь схемами соединений других частей установки.
▶ Выполняйте монтаж по инструкции изготовителя.
2 Информация об изделии
Настоящая инструкция содержит важную информацию о
безопасном и правильном монтаже, пуске в эксплуатацию и
техническом обслуживании котла.
Инструкция предназначена для специалистов сервисного
предприятия по отоплению, которое имеет допуск на ведение такой
деятельности от изготовителя и на выполнение работ с
отопительными системами.
Поскольку тепло можно получать из возобновляемого топлива,
монтаж должен выполняться силами специализированного
предприятия, получившего разрешение от соответствующего
органа (например, министерство охраны окружающей среды).
Информация по обслуживанию котла приведена в инструкции по
эксплуатации.
2.1 Комплект поставки
При получении котла выполните следующее:
▶ При получении груза проверьте целостность упаковки.
▶ Проверьте комплектность поставки.
▶ При утилизации упаковки соблюдайте экологические нормы.

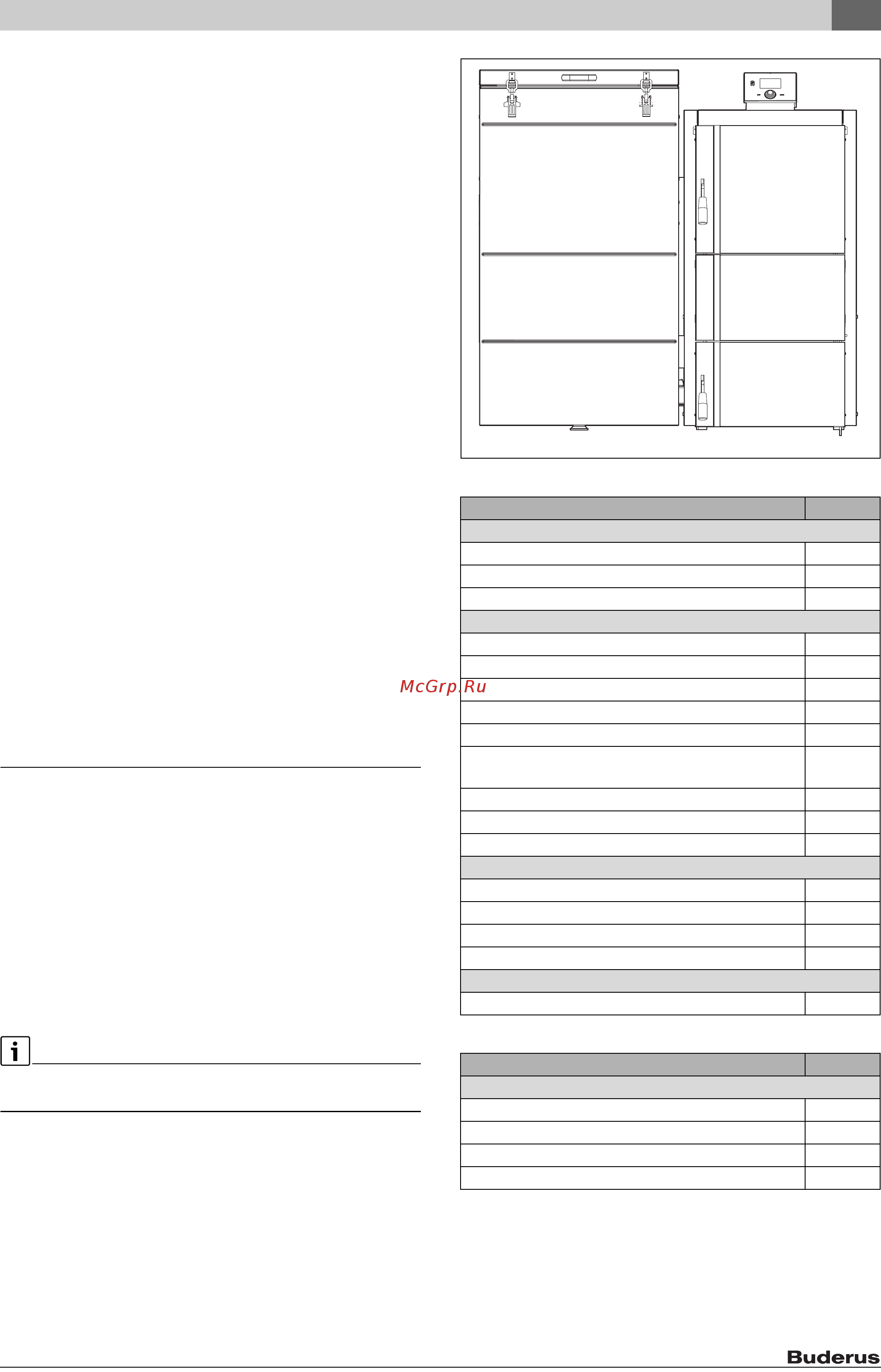

Рис. 1 Комплект поставки
Таб. 2 Комплект поставки
Таб. 3 Компоненты системы пожаротушения
Узел/единица поставки Шт.
Базовый комплект поставки котла
Котел 1
Шнековый конвейер и бункер 1
Облицовка с изоляцией 2
Компоненты, соответствующие мощности котла
Вентилятор 1
Резиновый буфер 1
Регулятор с проводами и датчиками 1
Заводская табличка котла 1
Уплотнение для фланца шнекового конвейера 1
Камни топочной камеры (в зависимости от размера
котла)
1...3
Кран для заполнения и слива 1
Крепление датчика (пружина) 1
Датчик в крышке 1
Облицовка, инструмент для очистки
Щетка для чистки 1
Скребок 1
Кисточка для очистки 1
Изоляция в облицовке котла
В пакете
Комплект крепления (винты, гайки, шайбы) 1
Узел/единица поставки Шт.
Система пожаротушения
Шланг 1
Ленточный хомут 2
Держатель канистры 1
Канистра с переходником на меньший диаметр 1
0010005649-001
