6 Монтажная
Logano – 6720842631 (2015/03)
14
Если бункер был демонтирован:
▶ Установите бункер.
▶ Уложите изоляцию на котел.
▶ Затяните винты бункера в узле горелки.
6.3.2 Установка облицовки котла
Выполнение отдельных операций:
▶ Монтаж системы регулирования и учет кабелей ( глава 9,
стр. 20).
▶ Обратите внимание на необходимость перестановки двери котла
( глава 6.3.3, стр. 14)
▶ Установите изоляцию на обратную сторону котла.
▶ Установите крышку котла.
▶ Установите боковые стенки.
▶ Затяните задние боковые стенки.

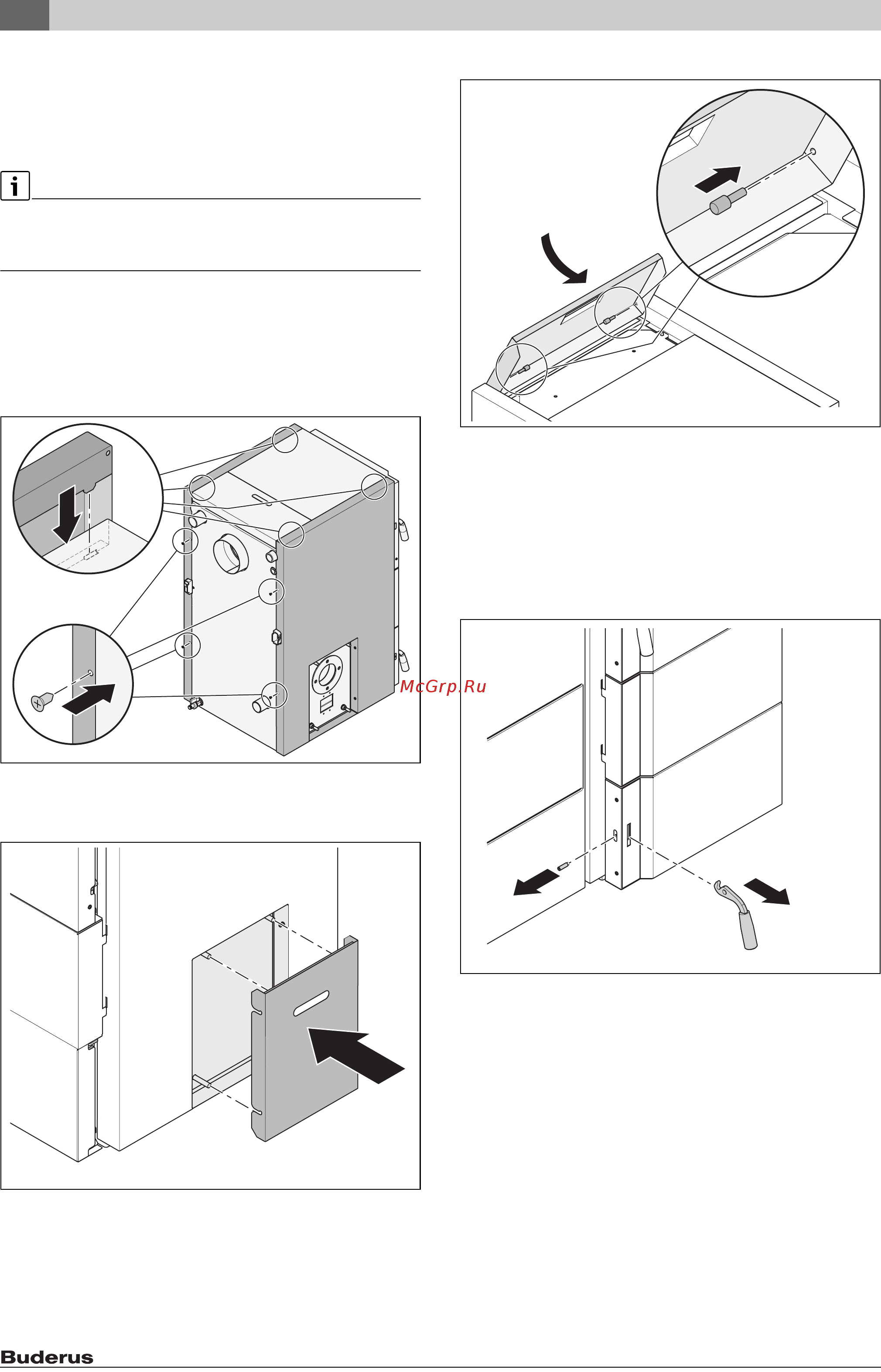

Рис. 17 Монтаж боковой облицовки
▶ Установите пластиковую крышку отверстия шнекового
конвейера на правой части облицовки котла.
Рис. 18 Монтаж пластиковой крышки отверстия шнекового
конвейера
▶ Установите крышку коллектора дымовых газов и затяните.
Рис. 19 Монтаж крышки коллектора дымовых газов
▶ Демонтаж ручек дверцы (рис. 20).
▶ Установите облицовку двери.
▶ Установите цветные полоски и табличку устройства (логотип) на
облицовке двери.
▶ Установите на место ручки двери.
6.3.3 При необходимости переставьте двери
▶ Отсоедините палец ручки на двери и выньте ручку.
Рис. 20 Демонтировать ручку двери
▶ Отверните винты облицовки двери слева и справа.
▶ Снимите облицовку двери.
0010005824-001
2.
1.
0010005810-001
0010005809-001
1.
2.
0010005815-001
