Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910
14
Используйте адаптер переменного тока из комплекта поставки
коммутатора. Информация об адаптере приводится ниже.
Производитель: Elementech International Co., Ltd.
Номер модели: AU108120C0
Коммутатор
AT-GS910/8
Коммутатор AT-GS910/8 оснащен восемью портами
10/100/1000Base-TX для витой пары на передней панели, как это
показано на рис.5 на стр.14.
x

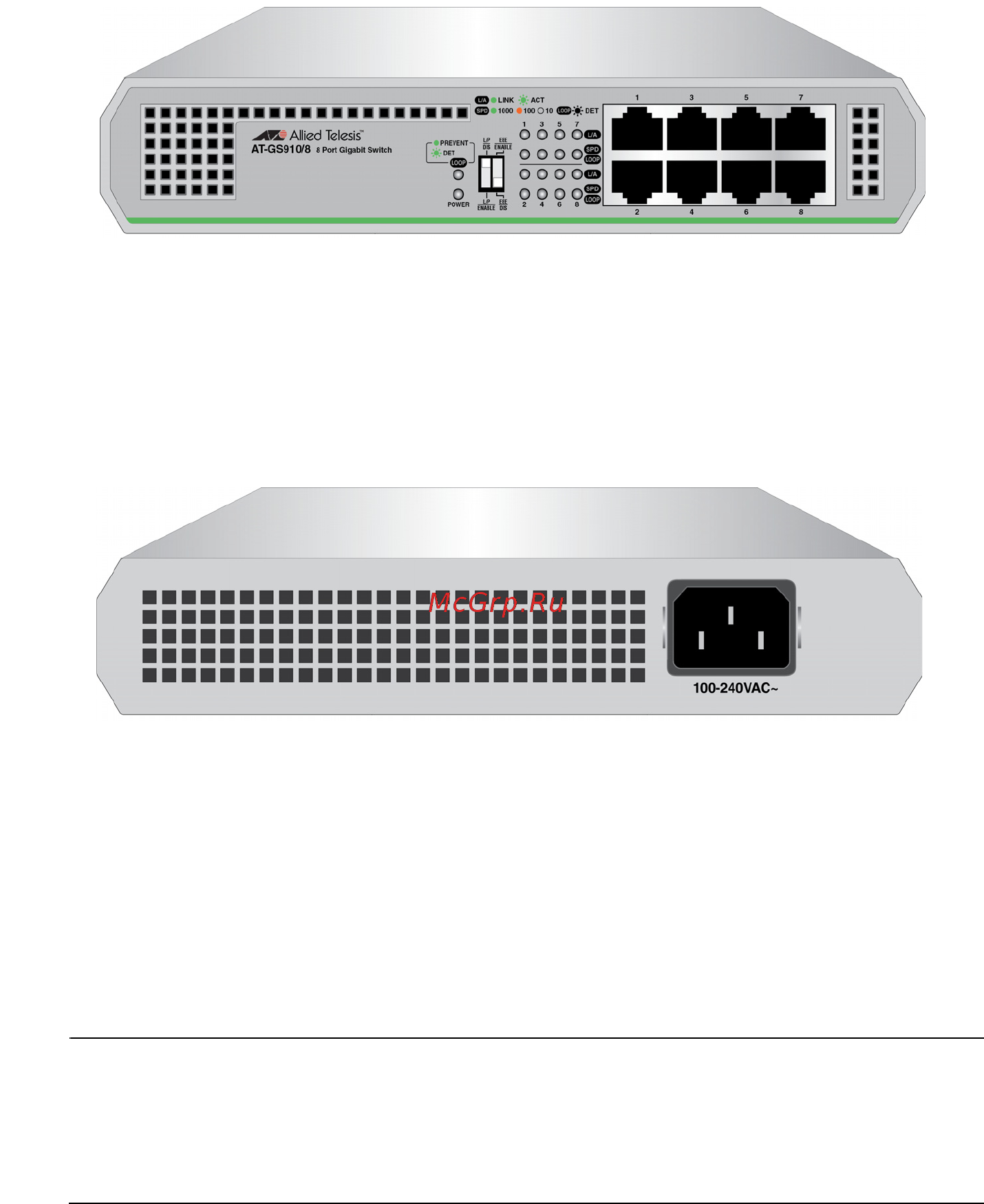

Рисунок 5. Передняя панель коммутатора AT-GS910/8
Коммутатор AT-GS910/8 оснащается встроенным источником
питания с единственным разъемом для подключения к сети
переменного тока на задней панели (см. рис.6).
x
Рисунок 6. Задняя панель коммутатора AT-GS910/8
Коммутатор AT-GS910/8 может быть установлен на столе, закреплен
на стене или смонтирован в 19-дюймовую стойку. Для крепления
коммутатора на стену используются кронштейны AT-BRKT-J23. Для
монтирования коммутатора в стойку используется комплект для
монтирования в стойку AT-RKMT-J08.
Примечание
Кронштейны для крепления на стену и монтирования в стойку
не входят в комплект поставки коммутатора. Они
приобретаются отдельно.
