Глава 2: Установка
41
7. Приложите коммутатор к стене и закрепите его винтами,
пропустив их через отверстия в кронштейнах. См. рис. 17.
x

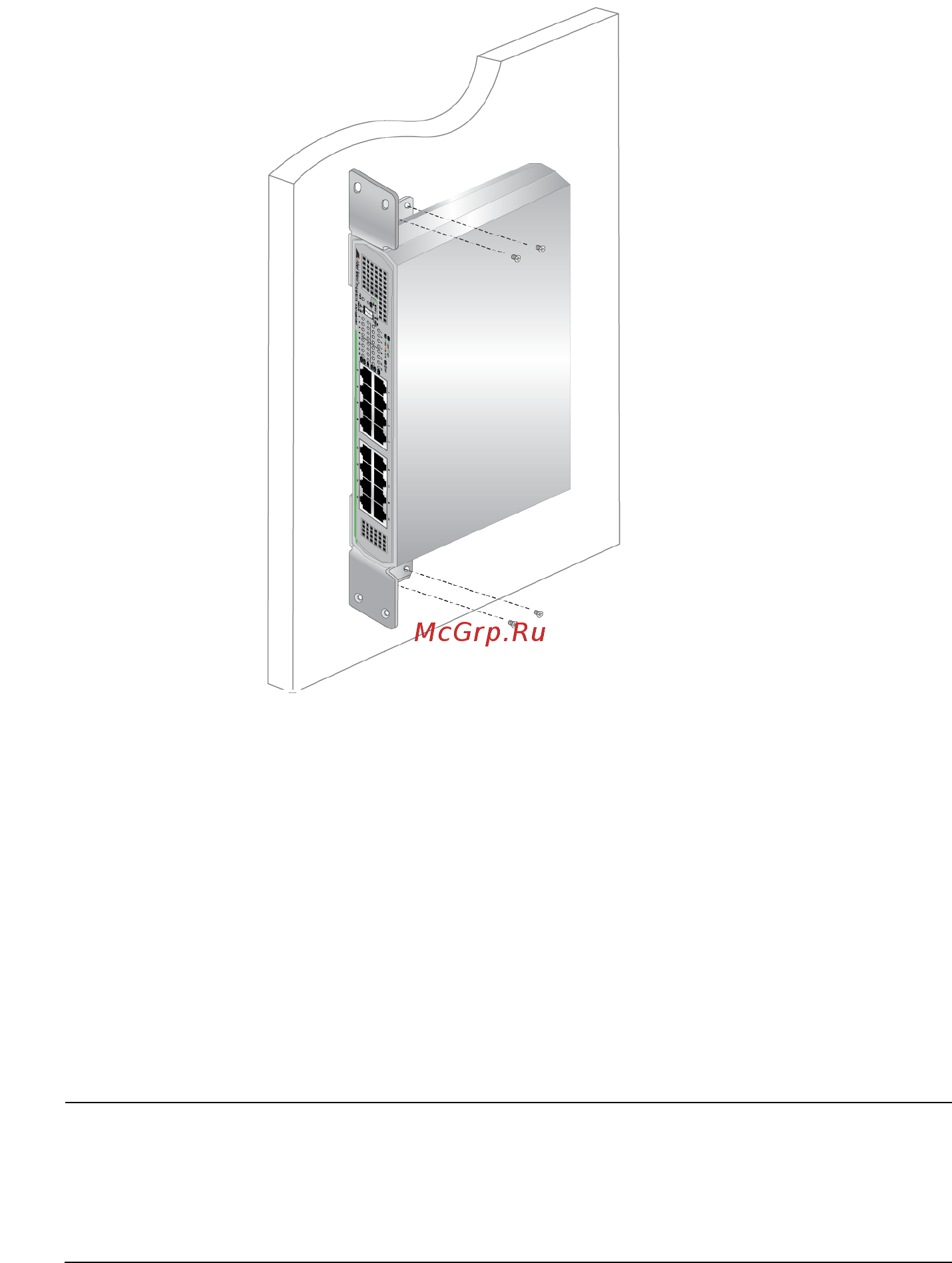

Рисунок 17. Крепление винтами через отверстия
8. Убедитесь в надежном закреплении кронштейнов.
9. Переходите к разд. “Подключение кабелей к коммутатору” на
стр. 55.
Крепление
коммутатора
AT-GS910/24 с
использованием
кронштейнов из
комплекта
поставки
Чтобы закрепить коммутатор AT-GS910/24 на стене при помощи
кронштейнов из комплекта поставки, выполните следующие
действия:
Примечание
При креплении коммутатора AT-GS910/24 на стену он должен
располагаться таким образом, чтобы задняя панель была
слева, для обеспечения надлежащего обдува.
1. Разложите все содержимое комплекта поставки на столе.
2. Переверните коммутатор и удалите резиновые ножки с днища при
помощи крестовой отвертки.
3. Переверните коммутатор.
