Приложение A: Технические характеристики
75
Разъемы портов RJ-45 для витой пары
В данном разделе перечислены разъемы и описано назначение
выводов в разъемах коммутаторов серии AT-GS910, а также его
компонентов.
Расположение выводов коннектора и порта RJ-45 показано на
рис. 44.

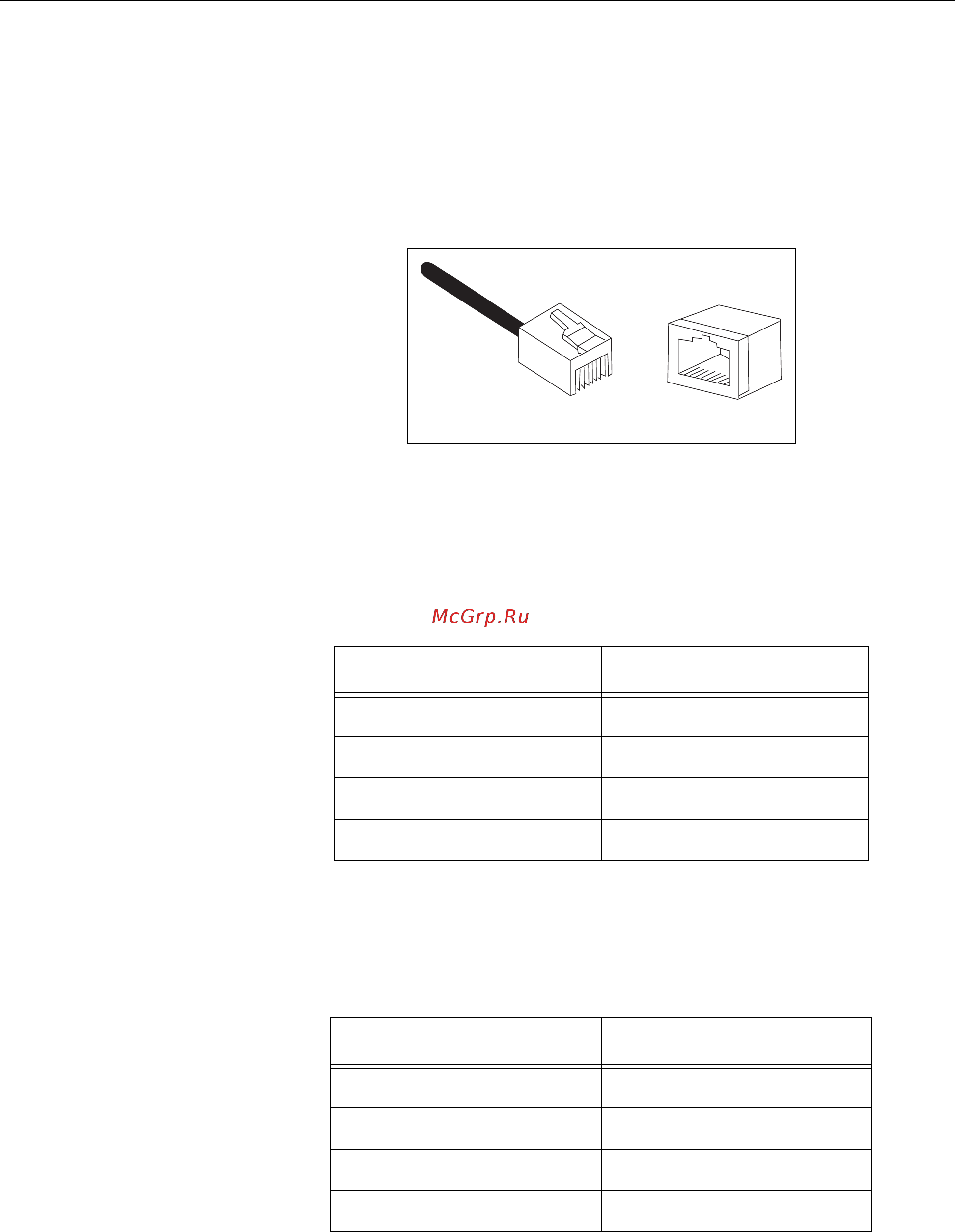

Рисунок 44. Расположение выводов коннектора и порта RJ-45
Сигналы на выводах порта RJ-45 для витой пары, работающего в
конфигурации MDI, перечислены в табл. 12.
Сигналы на выводах порта RJ-45 для витой пары
, работающего в
конфигурации MDI-X, перечислены в табл. 13.
Таблица 12. Сигналы на выводах порта MDI (10Base-T или 100Base-
TX)
Вывод Сигнал
1TX+
2TX-
3RX+
6RX-
Таблица 13. Сигналы на выводах порта MDI-X (10Base-T или
100Base-TX)
Вывод Сигнал
1RX+
2RX-
3TX+
6TX-
8
8
1
