Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910

8. Переходите к разд. “Подключение кабелей к коммутатору” на

стр. 55.

Крепление

коммутатора

при помощи

кронштейнов

AT-BRKT-J22

Крепление коммутатора на стену производится в следующей

последовательности:

Примечание

При креплении коммутатора AT-GS910/24 на стену он должен

располагаться таким образом, чтобы задняя панель была

слева, для обеспечения надлежащего обдува.

1. Приложите кронштейны к боковым сторонам коммутатора.

2. Попросите кого-нибудь подержать коммутатор с кронштейнами в

том месте у стены, где предполагается его закрепить, и при

помощи карандаша отметьте на стене расположение четырех

отверстий в кронштейнах. См. пример на рис. 24.

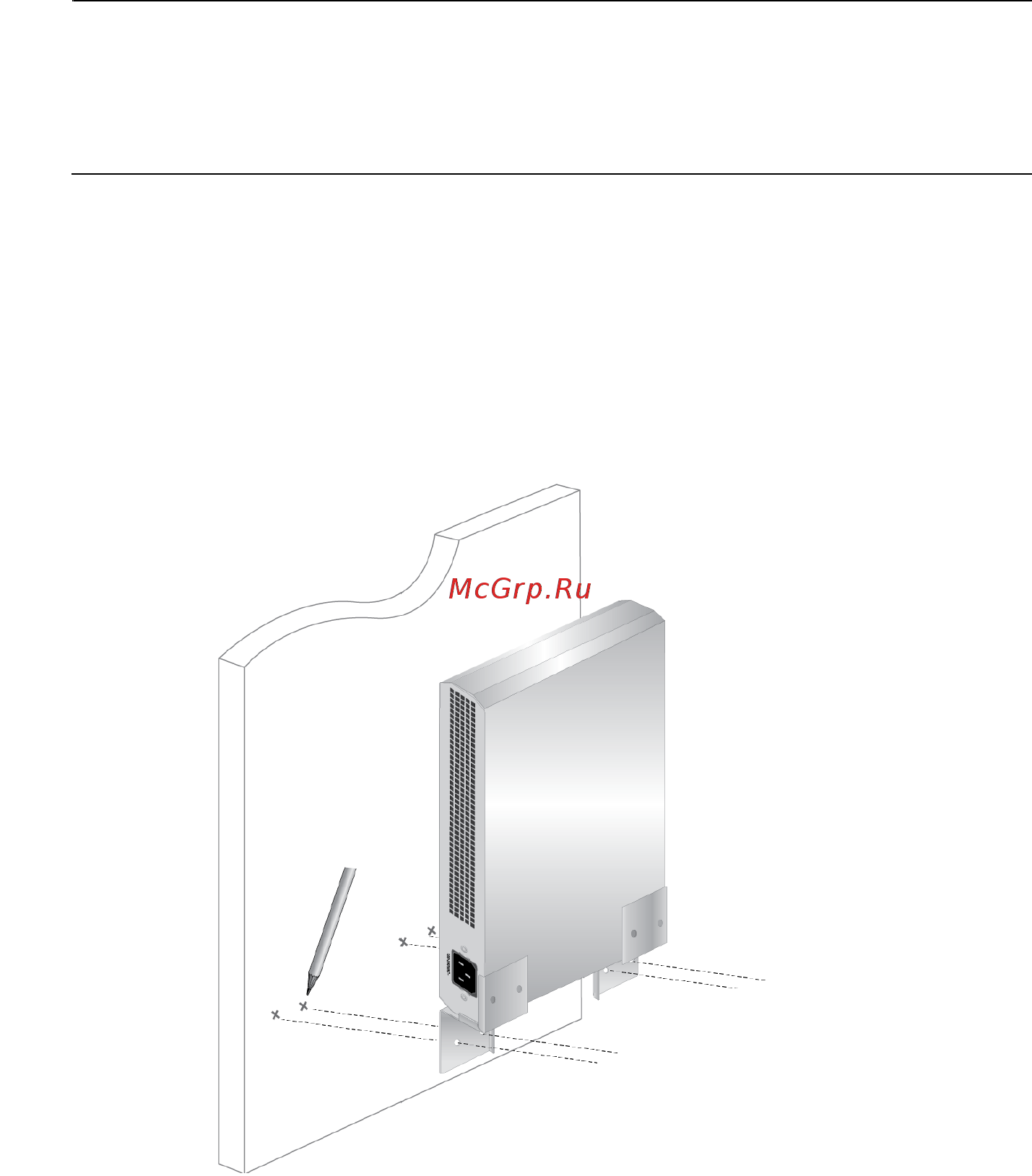

Рисунок 24. Разметка отверстий

3. Просверлите отверстия в стене по разметке, выполненной на

шаге 2.

4. Вставьте в отверстия, просверленные на шаге 3, четыре

пластиковых дюбеля.
