Глава 2: Установка
43
8. Приложите коммутатор к стене и закрепите его винтами,
пропустив их через отверстия в кронштейнах. См. рис. 20.
x

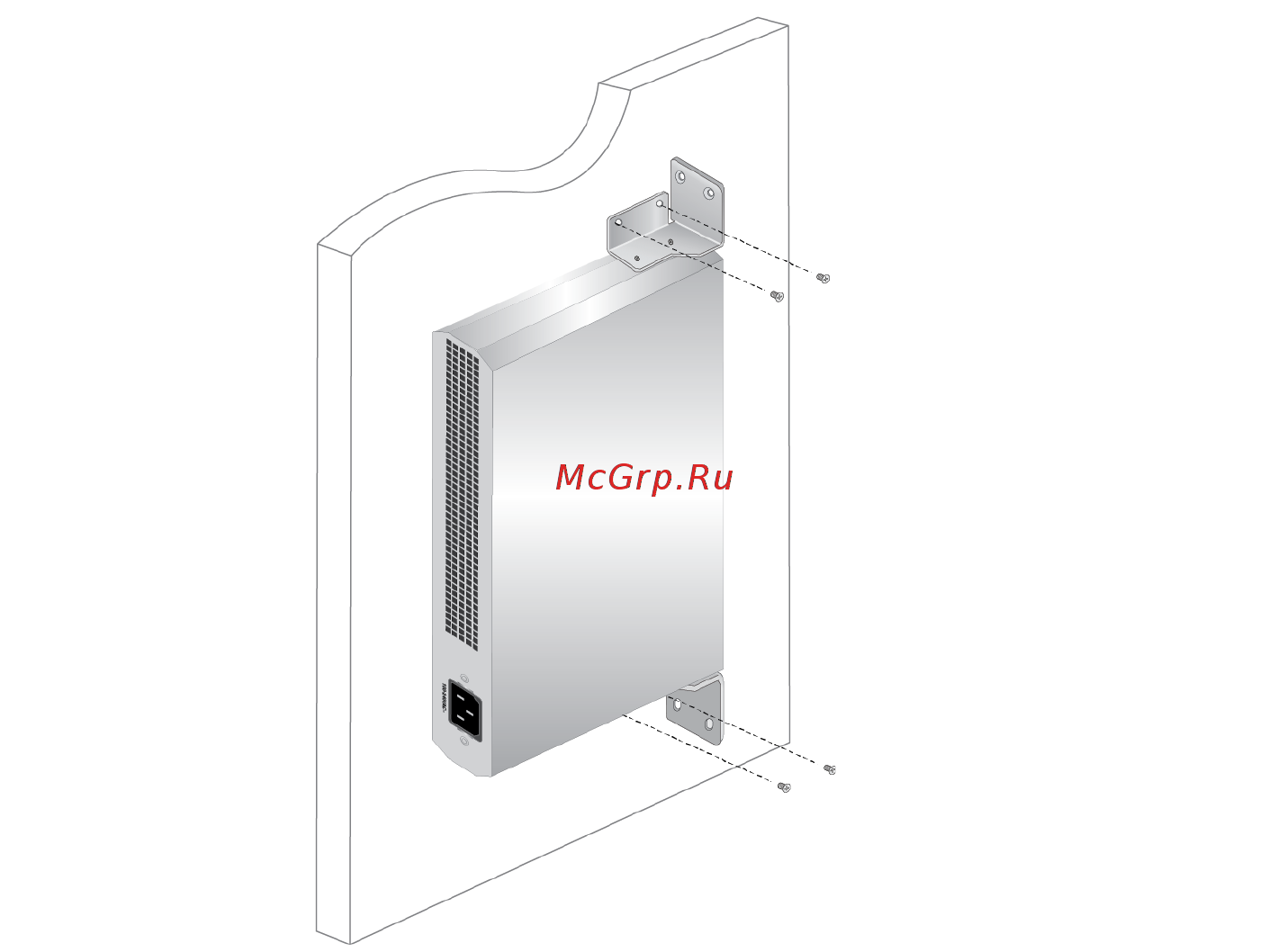

Рисунок 20. Крепление винтами через отверстия
9. Убедитесь в надежном закреплении кронштейнов.
10. Переходите к разд. “Подключение кабелей к коммутатору” на
стр. 55.
Крепление
коммутатора
при помощи
кронштейнов
AT-BRKT-J23
