Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910
16
x

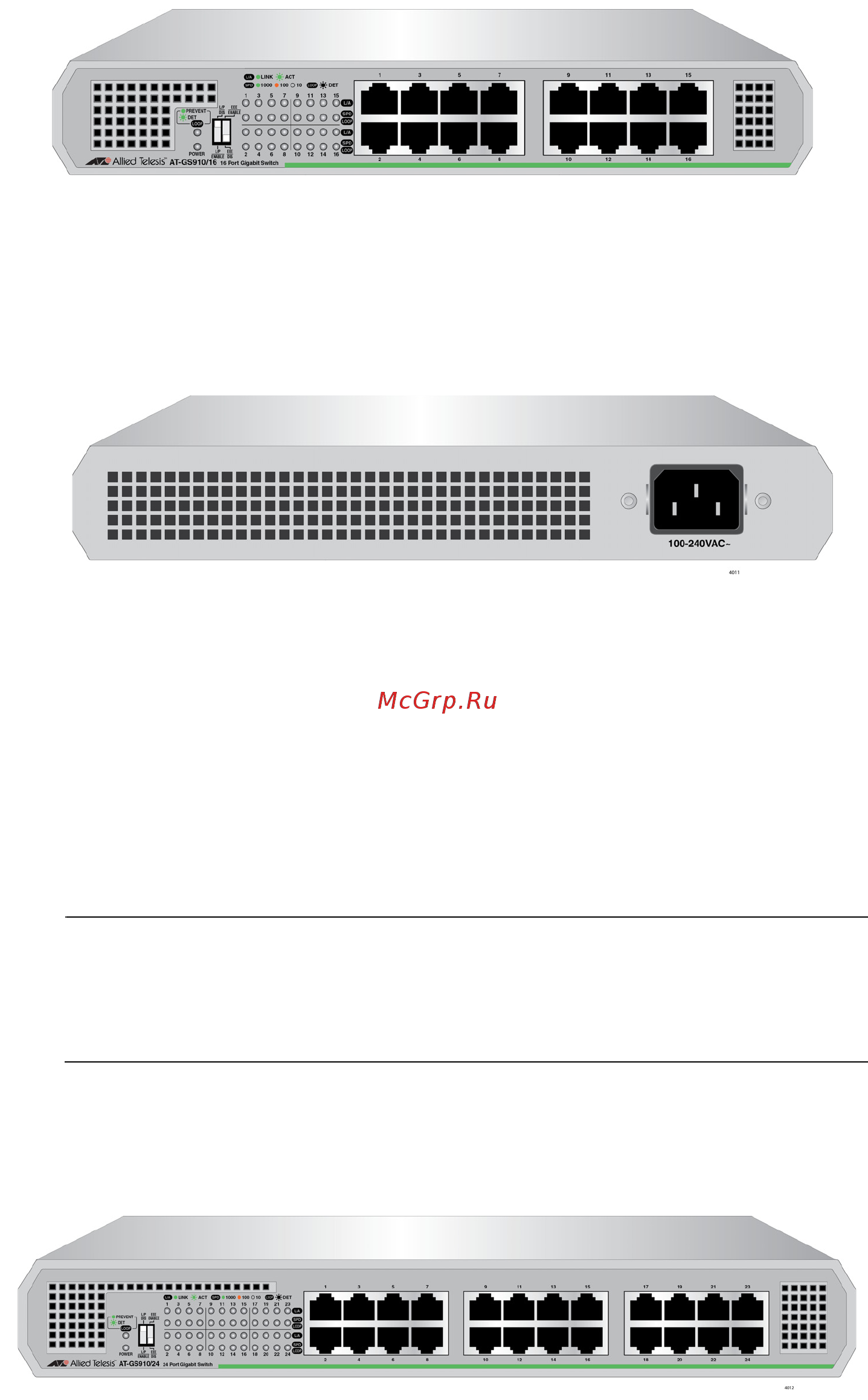

Рисунок 9. Передняя панель коммутатора AT-GS910/16
Коммутатор AT-GS910/16 оснащается встроенным источником
питания с единственным разъемом для подключения к сети
переменного тока на задней панели (см. рис. 10).
x
Рисунок 10. Задняя панель коммутатора AT-GS910/16
Коммутатор AT-GS910/16 может быть установлен на столе,
закреплен на стене или смонтирован в 19-дюймовую стойку. Для
крепления коммутатора на стену используются кронштейны
AT-BRKT-J23 или кронштейны из комплекта поставки коммутатора.
Для монтирования коммутатора в стойку используется комплект для
монтирования в стойку AT-RKMT-J05 или кронштейны из комплекта
поставки коммутатора.
Примечание
Кронштейны для крепления на стену AT-BRKT-J23 и
кронштейны монтирования в стойку AT-RKMT-J05 не входят в
комплект поставки коммутатора. Они приобретаются отдельно.
Коммутатор
AT-GS910/24
Коммутатор AT-GS910/24 оснащен 24 портами 10/100/1000Base-TX
для витой пары на передней панели, как это показано на рис. 11.
x
Рисунок 11. Передняя панель коммутатора AT-GS910/24
