Глава 1: Описание продукта
15
Коммутатор
AT-GS910/8E
Коммутатор AT-GS910/8E оснащен восемью портами
10/100/1000Base-TX для витой пары на передней панели, как это
показано на рис.7.
x

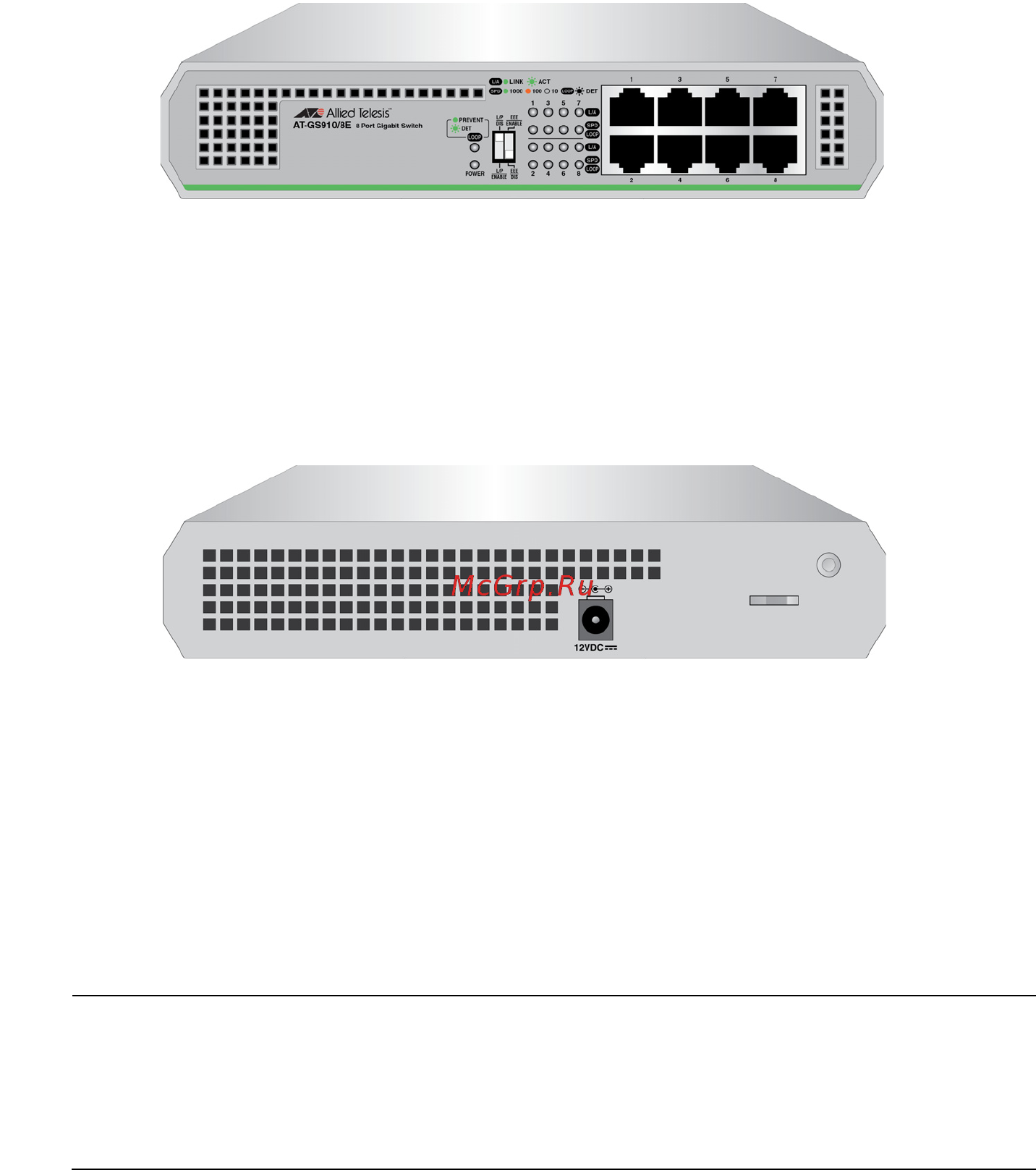

Рисунок 7. Передняя панель коммутатора AT-GS910/8E
Коммутатор AT-GS910/8E оснащается внешним источником питания
с единственным разъемом для подключения питания постоянного
тока на задней панели (см. рис.8 на стр. 15).
x
Рисунок 8. Задняя панель коммутатора AT-GS910/8E
Коммутатор AT-GS910/8E может быть установлен на столе,
закреплен на стене или смонтирован в 19-дюймовую стойку. Для
крепления коммутатора на стену используются кронштейны
AT-BRKT-J23. Для монтирования коммутатора в стойку используется
комплект для монтирования в стойку AT-RKMT-J08.
Примечание
Кронштейны для крепления на стену и монтирования в стойку
не входят в комплект поставки коммутатора. Они
приобретаются отдельно.
Используйте адаптер переменного тока из комплекта поставки
коммутатора. Информация об адаптере приводится ниже.
Производитель: Elementech International Co., Ltd.
Номер модели: AU108120C0
Коммутатор
AT-GS910/16
Коммутатор AT-GS910/16 оснащен 16 портами 10/100/1000Base-TX
