Глава 2: Установка
51
Крепление
коммутатора
AT-GS910/16 с
использованием
кронштейнов из
комплекта
поставки
Чтобы установить коммутатор AT-GS910/16 в стойку при помощи
кронштейнов из комплекта поставки, выполните следующие
действия:
1. Разложите все содержимое комплекта поставки на столе.
2. Прикрепите удлинитель к кронштейну при помощи винтов M4x6мм
и крестовой отвертки, как это показано на рис. 29.
x

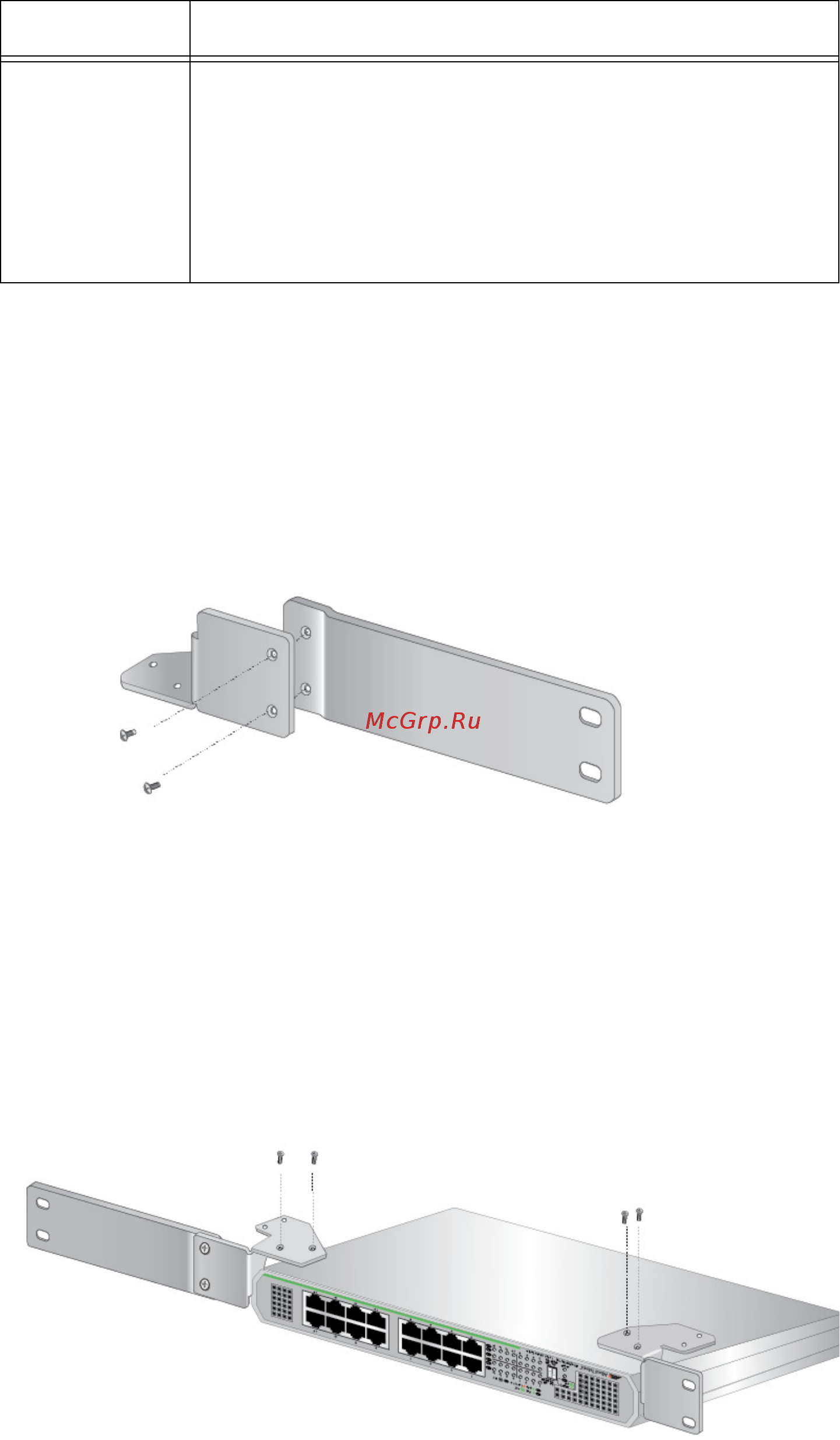

Рисунок 29. Крепление удлинителя к кронштейну
3. Переверните коммутатор и поместите его на стол.
4. С помощью крестовой отвертки отсоедините резиновые ножки от
днища коммутатора.
5. Прикрепите кронштейны по бокам коммутатора при помощи
винтов M3x6мм и крестовой отвертки. См. рис. 30.
x
AT-GS910/24 Один из следующих вариантов:
“Крепление коммутатора AT-GS910/24 с
использованием кронштейнов из комплекта
поставки” на стр.53
“Установка при помощи комплекта
AT-RKMT-J09” на стр.65
Таблица 9. Варианты монтирования в стойку (продолжение)
