Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910
36
Крепление коммутатора на стену
Коммутаторы серии GS910 могут крепиться на стену, за исключением
модели AT-GS910/5E.
Примечание
Коммутатор AT-GS910/5E может быть установлен только на
столе.
Рекомендации
по креплению
коммутатора на
стену
Перед планирования размещения коммутатора на стене
ознакомьтесь со следующими рекомендациями:
Коммутатор может крепиться на стену в вертикальном
положении, при этом передняя панель может смотреть влево
или вправо. См. примеры на рис.13.

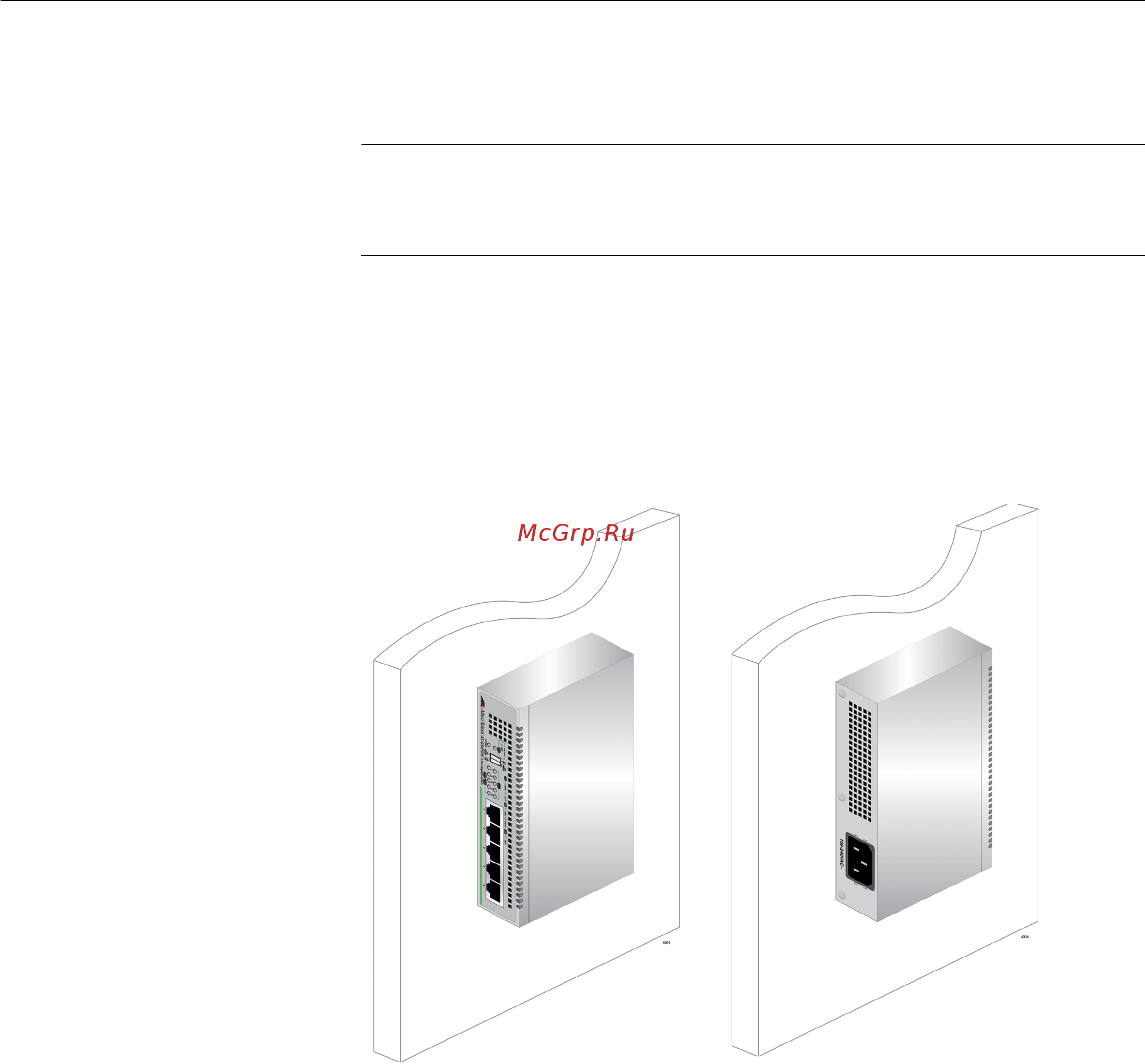

Рисунок 13. Правильное расположение на стене
Не разрешается крепить коммутатор с передней панелью,
ориентированной вверх или вниз. См. примеры на рис.14.
