Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910
42
4. Расположите кронштейны по бокам коммутатора и прикрепите их
к коммутатору при помощи четырех винтов, как это показано на
рис. 18.

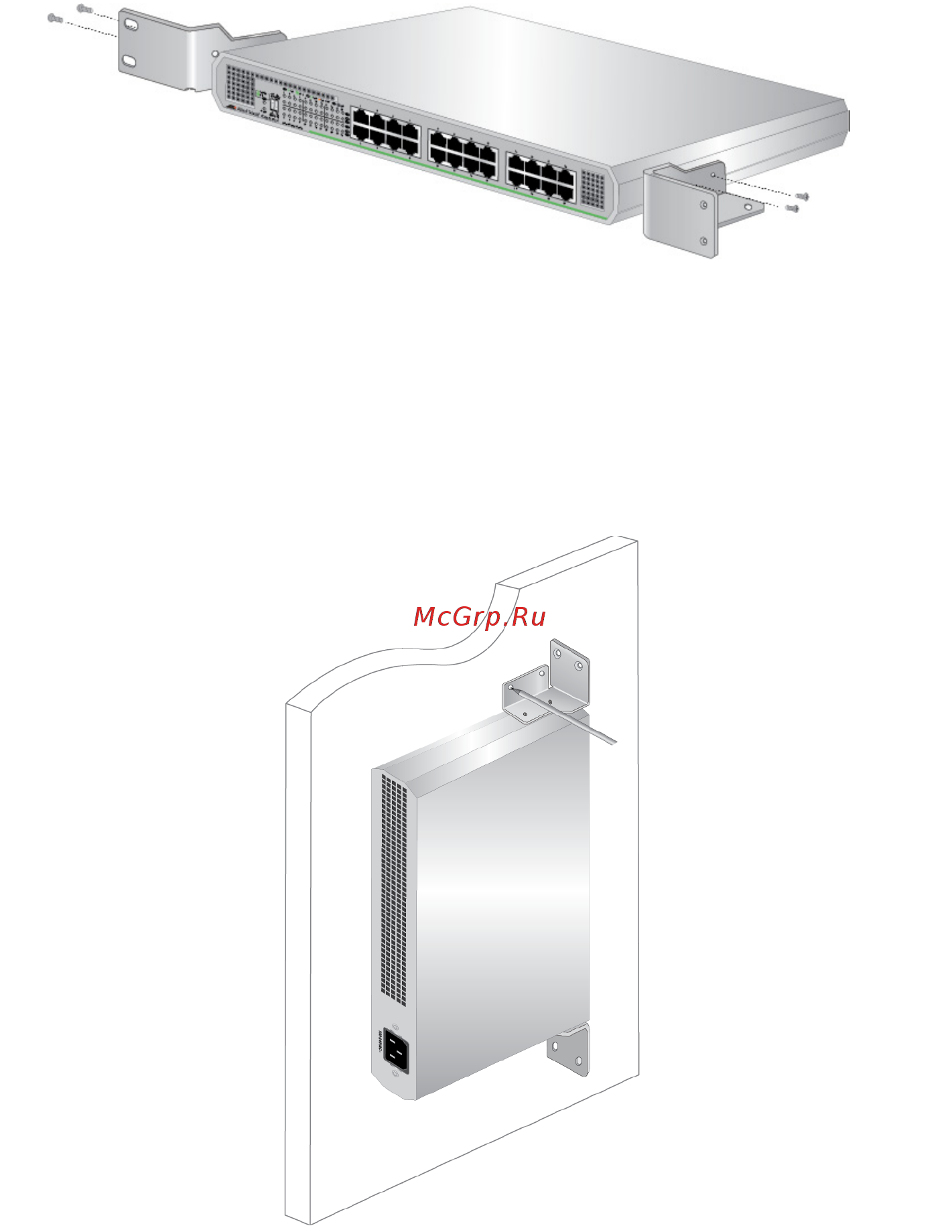

Рисунок 18. Крепление кронштейнов к коммутатору AT-GS910/24
5. Попросите кого-нибудь подержать коммутатор с кронштейнами в
том месте у стены, где предполагается его закрепить, и при
помощи карандаша отметьте на стене расположение четырех
отверстий
в кронштейнах. См. пример на рис. 19.
x
Рисунок 19. Разметка отверстий
6. Просверлите отверстия в стене по разметке.
7. Вставьте в отверстия, просверленные на шаге 5, пластиковые
