Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910
44
последовательности:
1. Приложите кронштейны к боковым сторонам коммутатора.
2. Попросите кого-нибудь подержать коммутатор с кронштейнами в
том месте у стены, где предполагается его закрепить, и при
помощи карандаша отметьте на стене расположение четырех

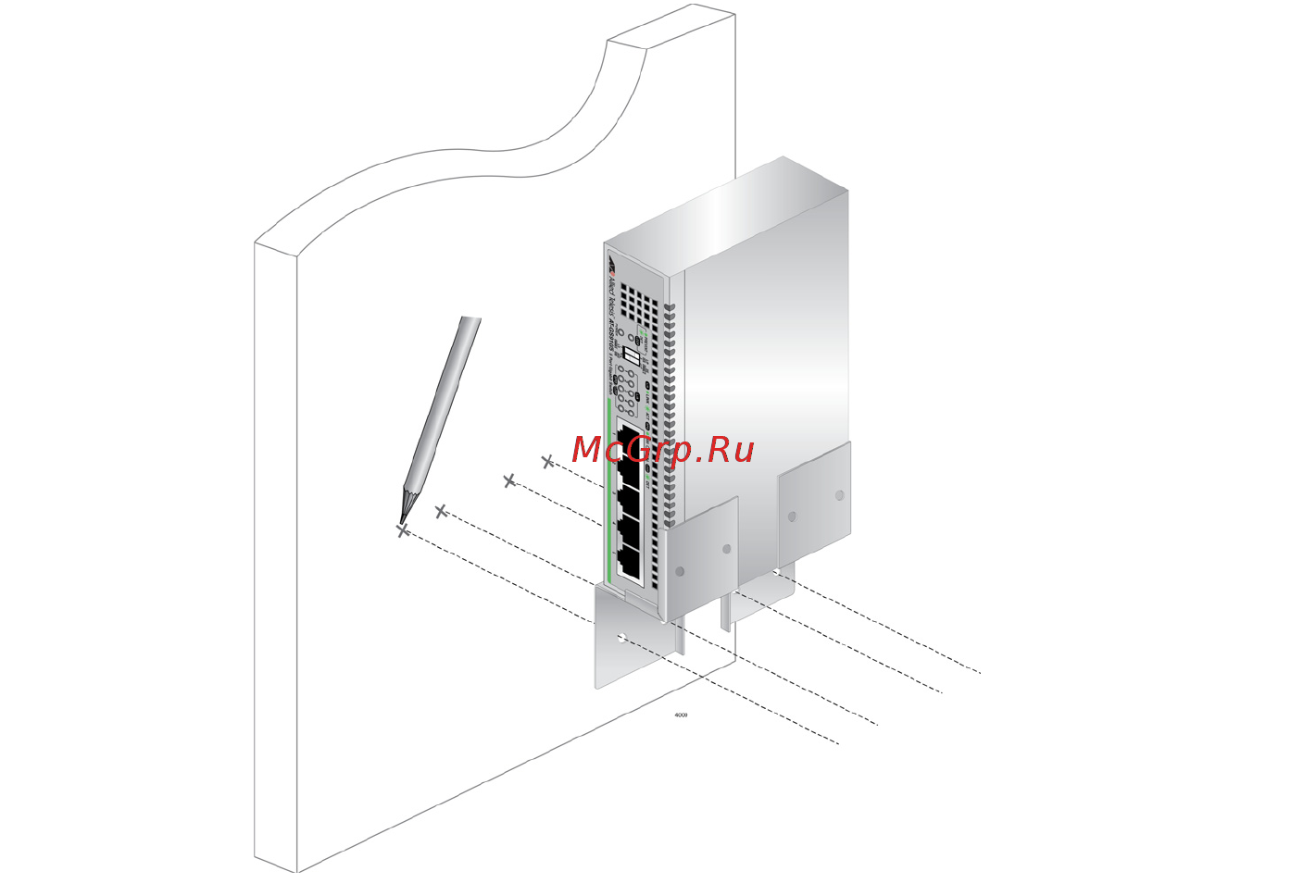

отверстий в кронштейнах. См. пример на рис. 21.
x
Рисунок 21. Разметка отверстий
3. Просверлите отверстия в стене по разметке, выполненной на
шаге 2.
4. Вставьте в отверстия, просверленные на шаге 3, четыре
