Глава 2: Установка
47
5. Приложите кронштейны к стене и закрепите винтами, пропустив
их через отверстия в кронштейнах. См. рис.25.
x

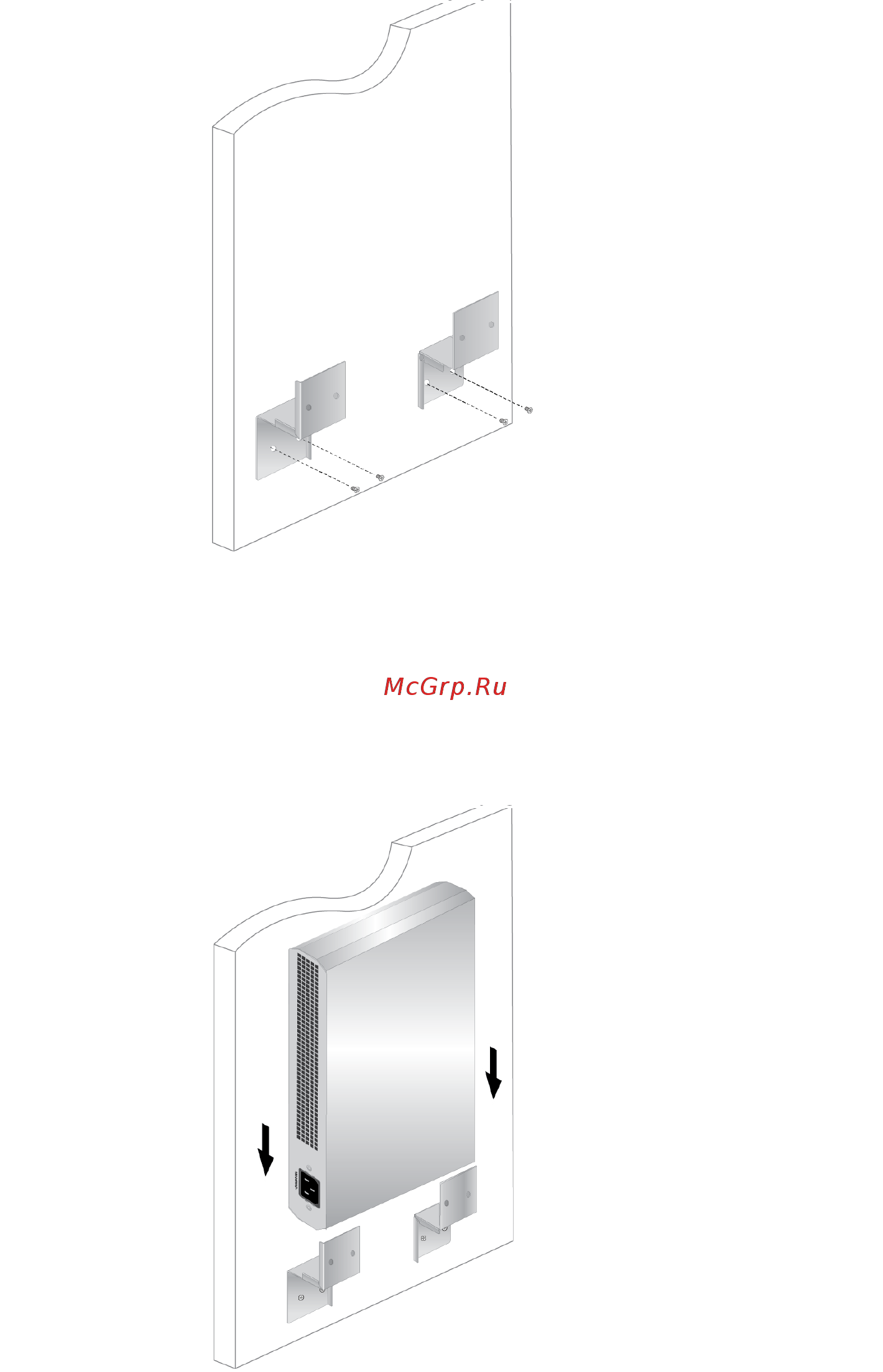

Рисунок 25. Крепление винтами через отверстия
6. Убедитесь в надежном закреплении кронштейнов.
7. Задвиньте коммутатор в кронштейны на стене, как это показано
на рис. 26.
x
Рисунок 26. Размещение коммутатора в кронштейнах
