Allied Telesis at-gs910/5e-50 Инструкция по эксплуатации онлайн [40/76] 212811
![Allied Telesis at-gs910/5e-50 Инструкция по эксплуатации онлайн [40/76] 212811](/views2/1253274/page40/bg28.png)
Руководство по установке и эксплуатации коммутатора Gigabit Ehternet серии GS910
40
x

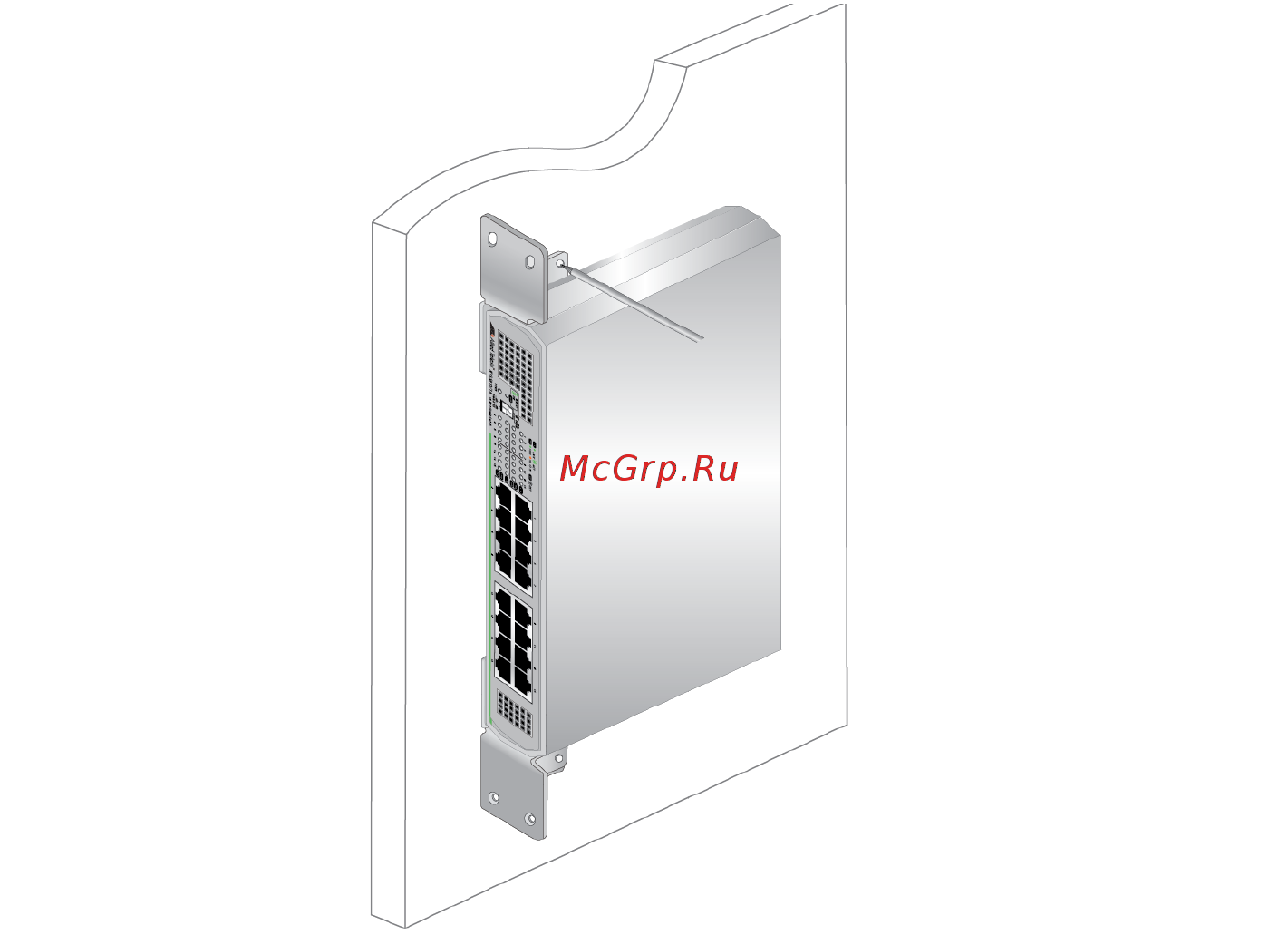

Рисунок 16. Разметка отверстий
5. Просверлите отверстия в стене по разметке.
6. Вставьте в отверстия, просверленные на шаге 5, пластиковые
дюбели.
