ПРИЛОЖЕНИЕ —————————————————————————————————————————————————————————————
—
100

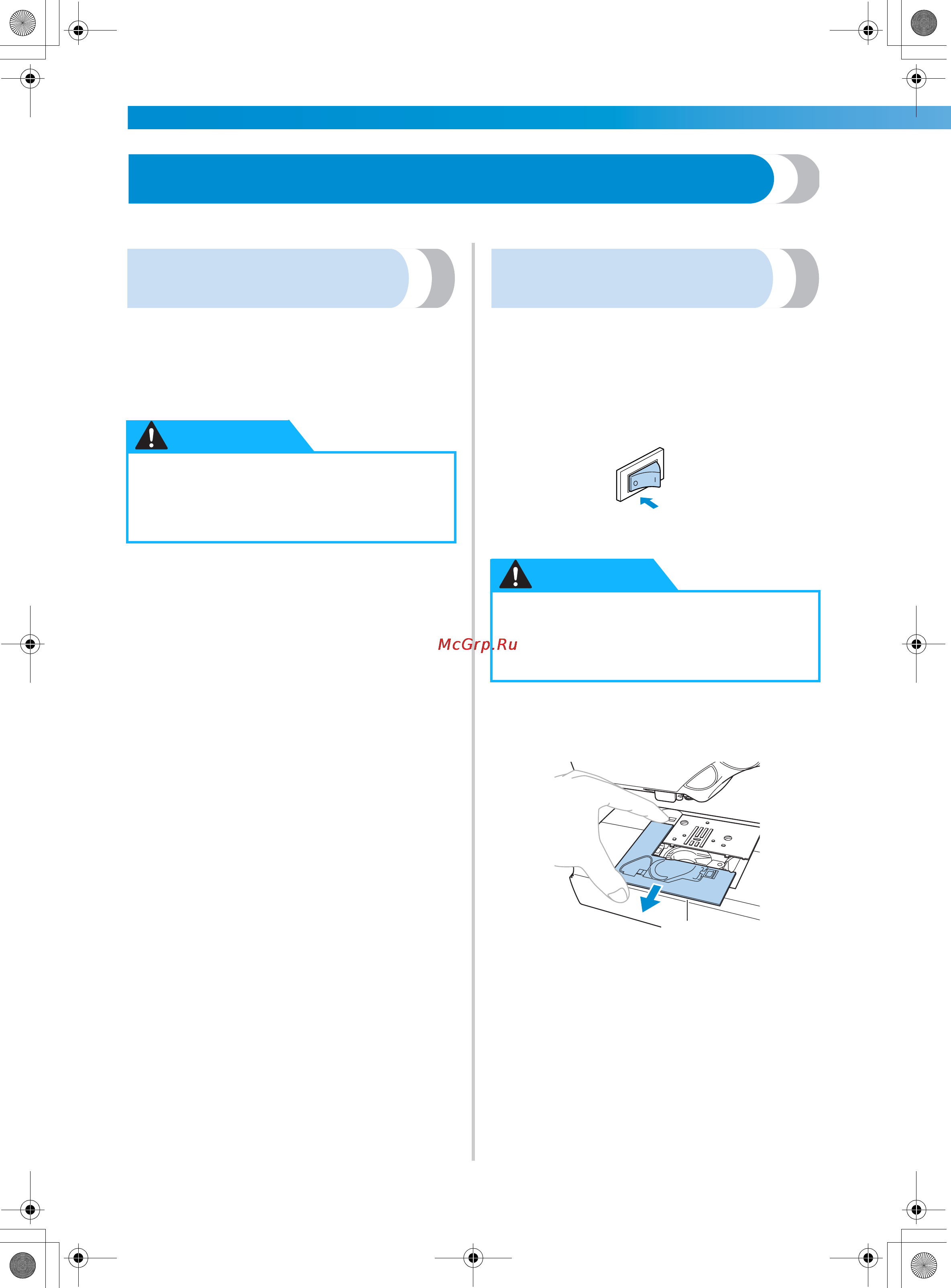

Техническое обслуживание
Ниже описаны простые операции по уходу за машиной и ее техническому обслуживанию.
Наружная очистка
машины
Если наружные поверхности машины загрязнены,
слегка смочите чистую тряпочку нейтральным
моющим средством, выжмите ее и протрите
поверхности машины. После этого вытрите
машину сухой тканью.
Очистка челночного
устройства
Накопление пыли в челночном устройстве
приводит к ухудшению рабочих характеристик
машины, поэтому следует регулярно производить
очистку челночного устройства.
1
Выключите машину.
2
Возьмитесь за обе стороны крышки игольной
пластины и осторожно снимите ее, сдвинув на
себя.
1 Крышка игольной пластины
X Крышка игольной пластины снята.
●
Перед очисткой машины выньте вилку
сетевого шнура из розетки. В противном
случае возможна травма или поражение
электрическим током.
ВНИМАНИЕ
● Перед очисткой машины выньте вилку
сетевого шнура из розетки. В противном
случае возможна травма или поражение
электрическим током.
ВНИМАНИЕ
1
S2_brotherE.book Page 100 Sunday, November 2, 2003 10:30 PM
