Brother CS-8060 [31/116] Заправка верхней нити 25
![Brother CS-8060 [31/116] Заправка верхней нити 25](/views2/1026027/page31/bg1f.png)

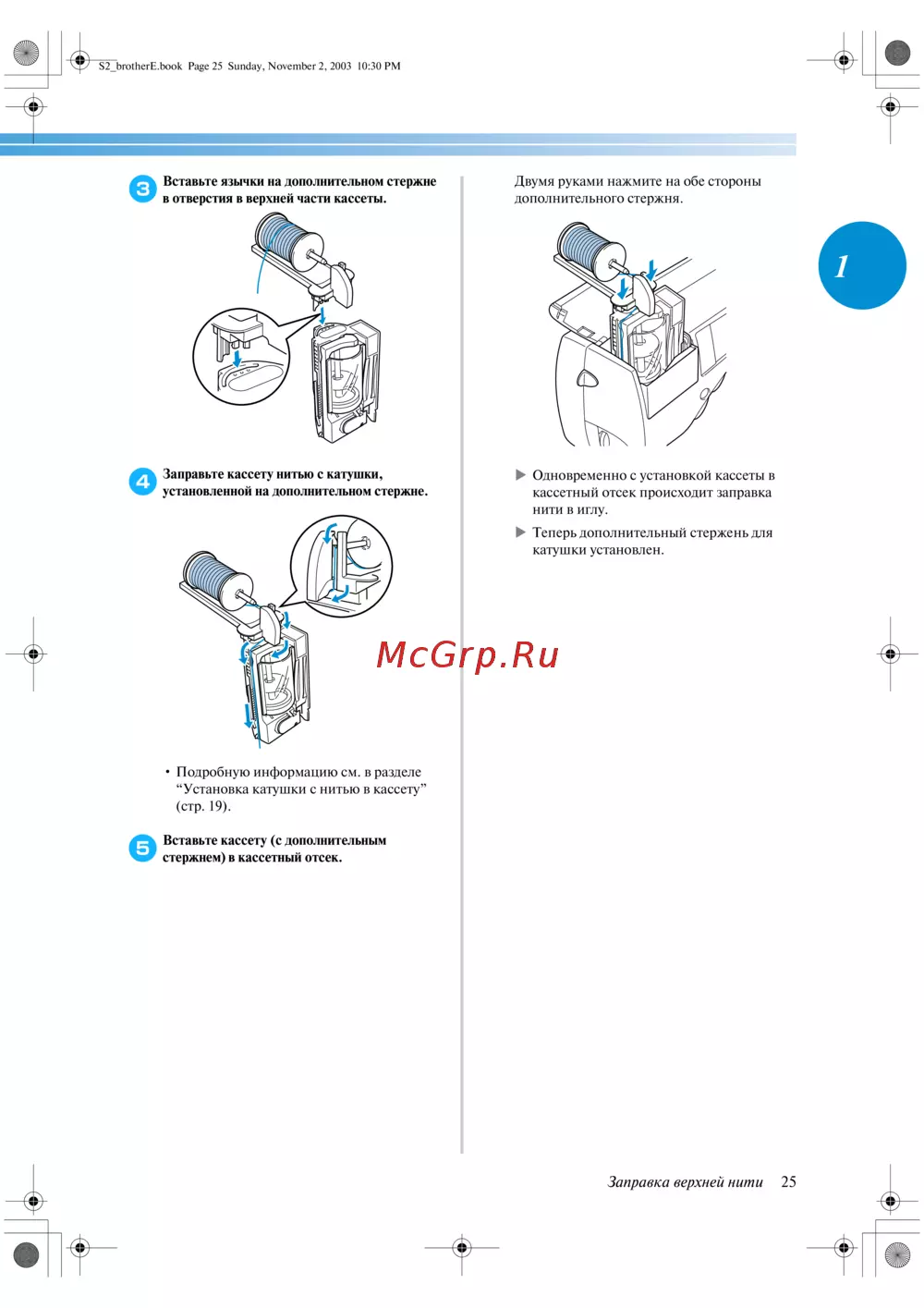

Заправка верхней нити 25
1
3

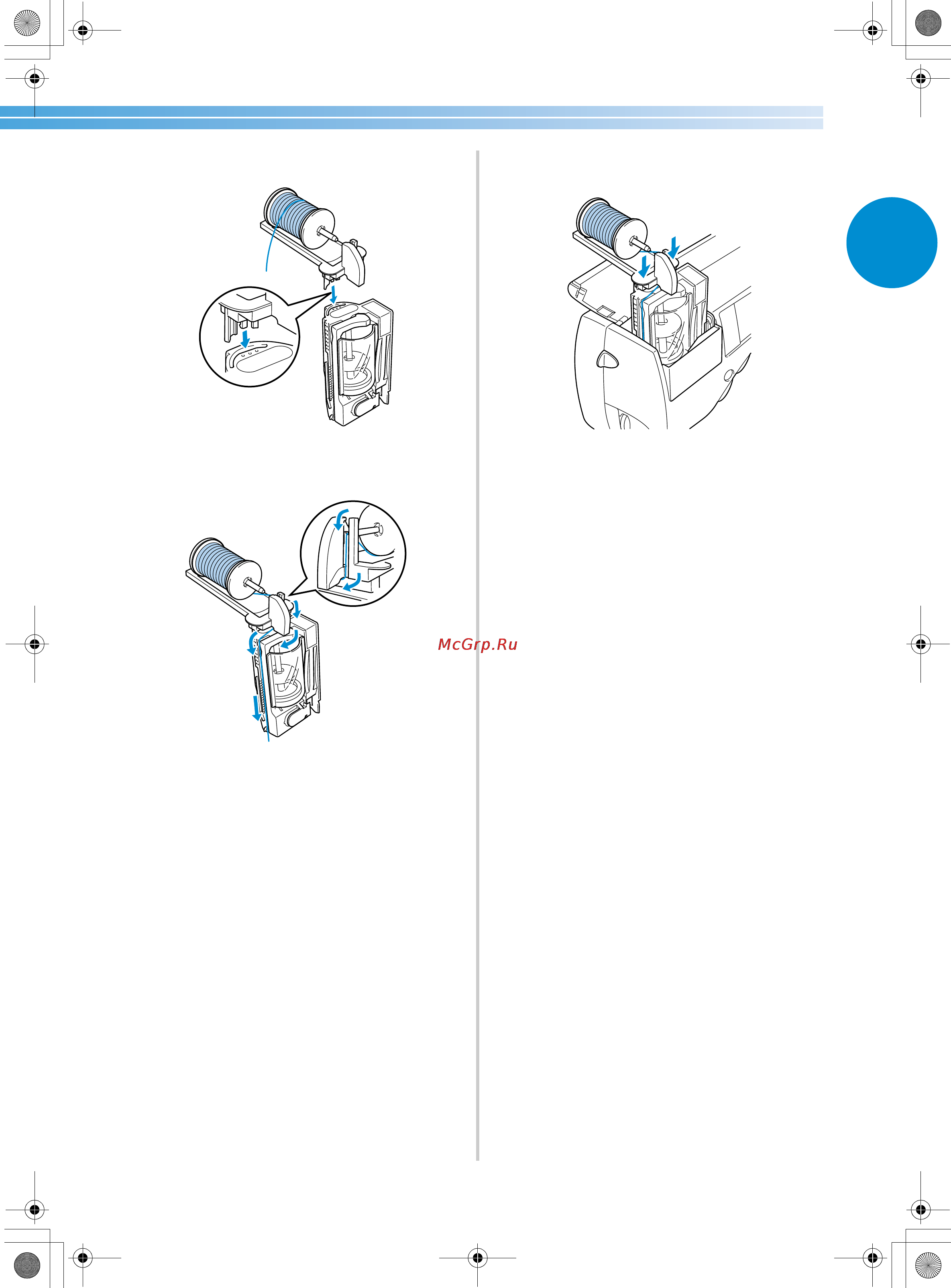

Вставьте язычки на дополнительном стержне
в отверстия в верхней части кассеты.
4
Заправьте кассету нитью с катушки,
установленной на дополнительном стержне.
• Подробную информацию см. в разделе
“Установка катушки с нитью в кассету”
(стр. 19).
5
Вставьте кассету (с дополнительным
стержнем) в кассетный отсек.
Двумя руками нажмите на обе стороны
дополнительного стержня.
X Одновременно с установкой кассеты в
кассетный отсек происходит заправка
нити в иглу.
X Теперь дополнительный стержень для
катушки установлен.
S2_brotherE.book Page 25 Sunday, November 2, 2003 10:30 PM
