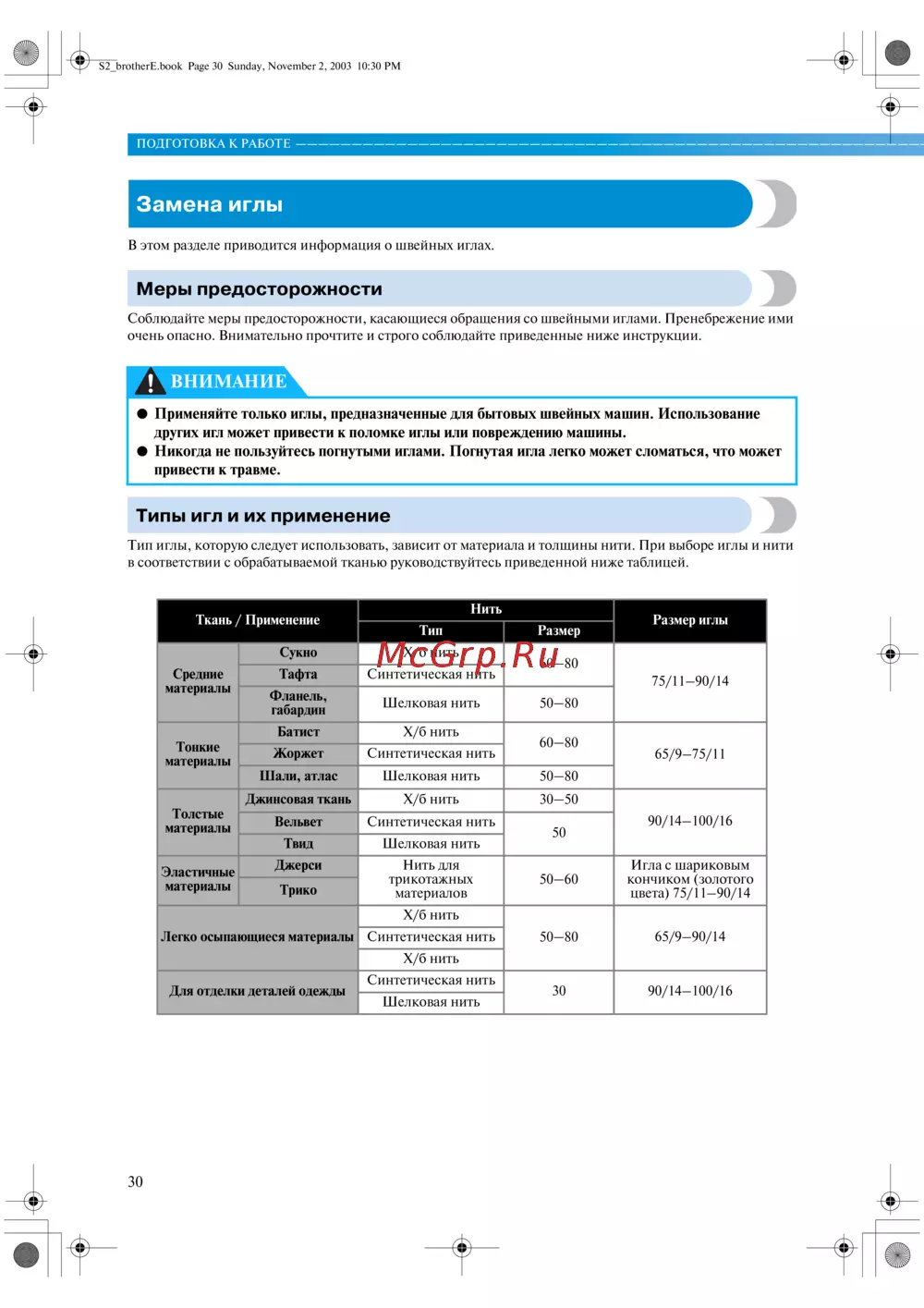

ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
30
Замена иглы
В этом разделе приводится информация о швейных иглах.
Меры предосторожности
Соблюдайте меры предосторожности, касающиеся обращения со швейными иглами. Пренебрежение ими
очень опасно. Внимательно прочтите и строго соблюдайте приведенные ниже инструкции.
Типы игл и их применение
Тип иглы, которую следует использовать, зависит от материала и толщины нити. При выборе иглы и нити
в соответствии с обрабатываемой тканью руководствуйтесь приведенной ниже таблицей.
●
Применяйте только иглы, предназначенные для бытовых швейных машин. Использование
других игл может привести к поломке иглы или повреждению машины.
● Никогда не пользуйтесь погнутыми иглами. Погнутая игла легко может сломаться, что может
привести к травме.
ВНИМАНИЕ
Ткань / Применение
Нить
Размер иглы
Тип Размер
Средние
материалы
Сукно Х/б нить
60
–80
75/11–90/14
Тафта Синтетическая нить
Фланель,
габардин
Шелковая нить
50–80
Тонкие
материалы
Батист Х/б нить
60
–80
65/9–75/11
Жоржет Синтетическая нить
Шали, атлас Шелковая нить
50
–80
Толстые
материалы
Джинсовая ткань Х/б нить
30
–50
90/14–100/16
Вельвет Синтетическая нить
50
Твид Шелковая нить
Эластичные
материалы
Джерси Нить для
трикотажных
материалов
50–60
Игла с шариковым
кончиком (золотого
цвета) 75/11–90/14
Трико
Легко осыпающиеся материалы
Х/б нить
50
–80
65/9–90/14Синтетическая нить
Х/б нить
Для отделки деталей одежды
Синтетическая нить
30 90/14–100/16
Шелковая нить
S2_brotherE.book Page 30 Sunday, November 2, 2003 10:30 PM
