Brother CS-8060 [2/116] 2 3 4 5 6 7 8 9
![Brother CS-8060 [2/116] Принадлежности](/views2/1026027/page2/bg2.png)
Введение A

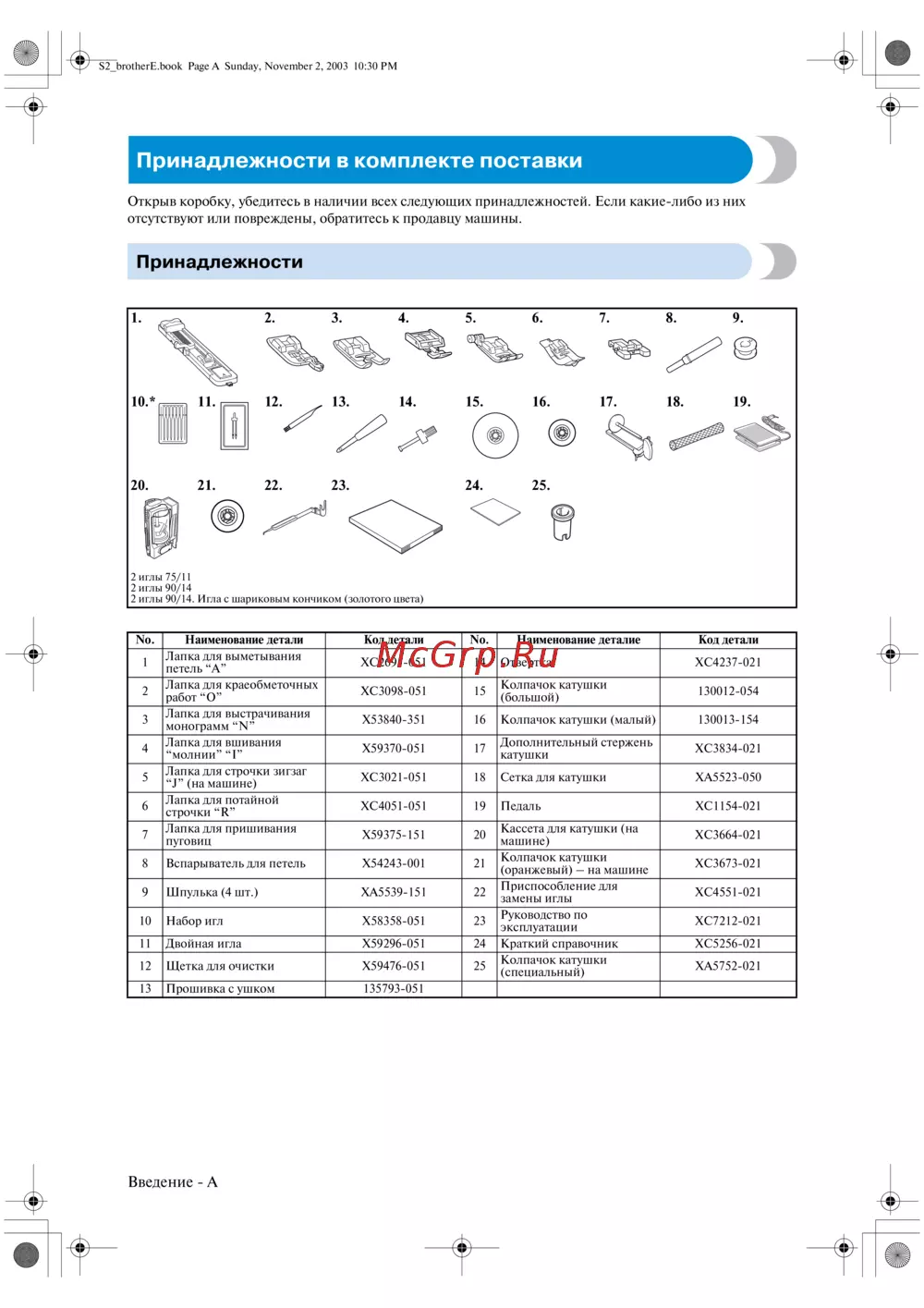

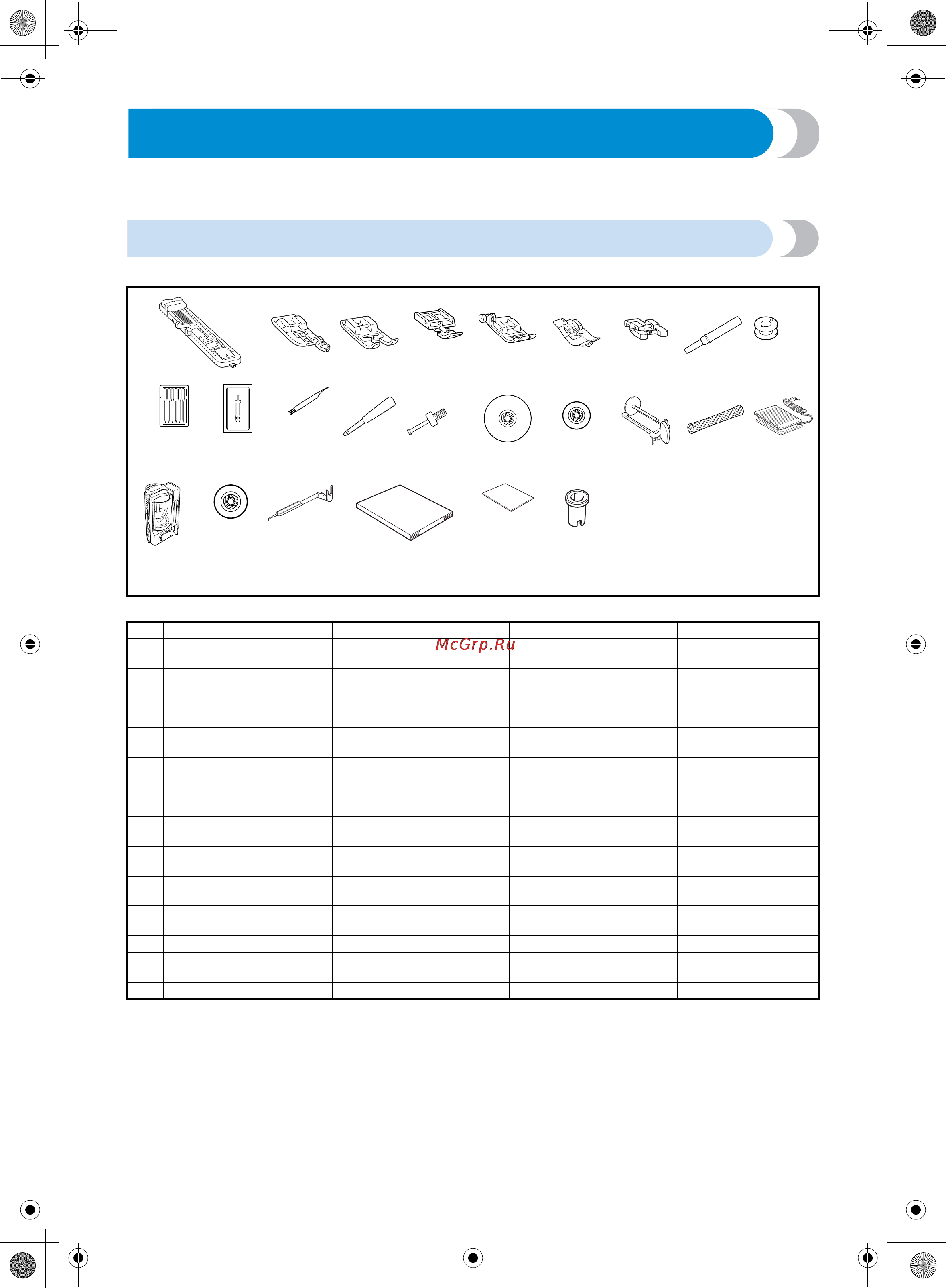

Принадлежности в комплекте поставки
Открыв коробку, убедитесь в наличии всех следующих принадлежностей. Если какиелибо из них
отсутствуют или повреждены, обратитесь к продавцу машины.
Принадлежности
1. 2. 3. 4. 5. 6. 7. 8. 9.
10.* 11. 12. 13. 14. 15. 16. 17. 18. 19.
20. 21. 22. 23. 24. 25.
2 иглы 75/11
2 иглы 90/14
2 иглы 90/14. Игла с шариковым кончиком (золотого цвета)
No. Наименование детали Код детали No. Наименование деталиe Код детали
1
Лапка для выметывания
петель “A”
XC2691051 14 Отвертка XC4237021
2
Лапка для краеобметочных
работ “O”
XC3098051 15
Колпачок катушки
(большой)
130012054
3
Лапка для выстрачивания
монограмм “N”
X53840351 16 Колпачок катушки (малый) 130013154
4
Лапка для вшивания
“молнии” “I”
X59370051 17
Дополнительный стержень
катушки
XC3834021
5
Лапка для строчки зигзаг
“J” (на машине)
XC3021051 18 Сетка для катушки XA5523050
6
Лапка для потайной
строчки “R”
XC4051051 19 Педаль XC1154021
7
Лапка для пришивания
пуговиц
X59375151 20
Кассета для катушки (на
машине)
XC3664021
8 Вспарыватель для петель X54243001 21
Колпачок катушки
(оранжевый) – на машине
XC3673021
9 Шпулька (4 шт.) XA5539151 22
Приспособление для
замены иглы
XC4551021
10 Набор игл X58358051 23
Руководство по
эксплуатации
XC7212021
11 Двойная игла X59296051 24 Краткий справочник XC5256021
12 Щетка для очистки X59476051 25
Колпачок катушки
(специальный)
XA5752021
13 Прошивка с ушком 135793051
S2_brotherE.book Page A Sunday, November 2, 2003 10:30 PM
