ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
32

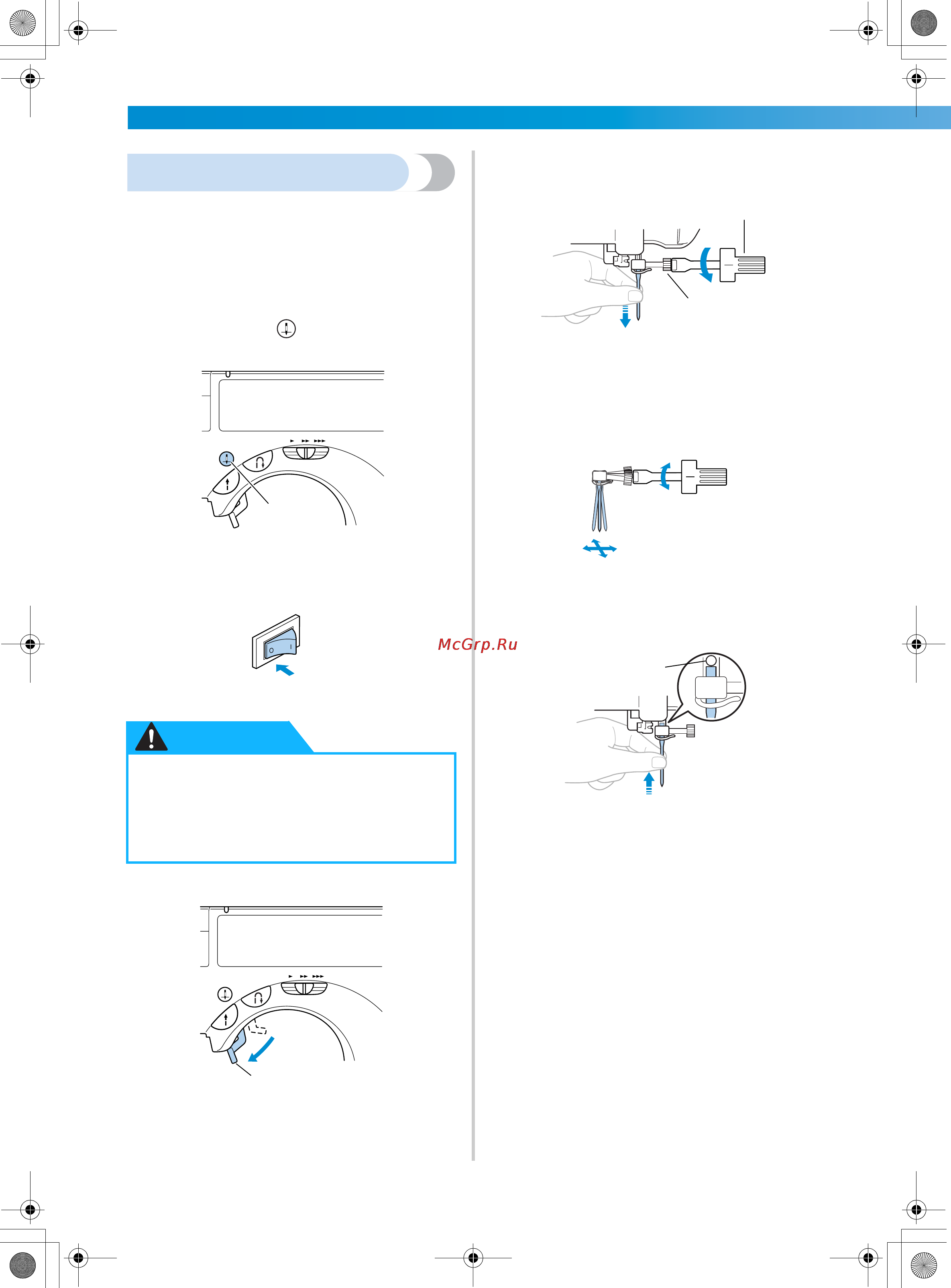

Замена иглы
Замена иглы осуществляется в соответствии с
процедурой, описанной ниже. Для замены иглы
воспользуйтесь отверткой. Устанавливайте только
прямые иглы, прошедшие проверку в
соответствии с указаниями, приведенными в
разделе “Проверка иглы”.
1
Нажмите кнопку (позиционирование
иглы) один или два раза, чтобы поднять иглу.
1 Кнопка позиционирования иглы
2
Выключите швейную машину.
3
Опустите рычаг лапки.
1 Рычаг лапки
4
Держа иглу левой рукой, при помощи отвертки
ослабьте винт иглодержателя и снимите иглу с
машины.
1 Отвертка
2 Винт иглодержателя
• При ослаблении или затяжке винта
иглодержателя не прикладывайте
чрезмерные усилия – это может привести
к повреждению некоторых частей
машины.
5
Вставьте иглу плоской частью, обращенной
назад до тех пор, пока она не коснется
ограничителя.
1 Ограничитель иглы
● Перед заменой иглы не забудьте
выключить машину. В противном случае
при случайном нажатии кнопки
Пуск/Стоп машина может прийти в
действие и причинить вам травму.
1
ВНИМАНИЕ
1
2
1
1
S2_brotherE.book Page 32 Sunday, November 2, 2003 10:30 PM
