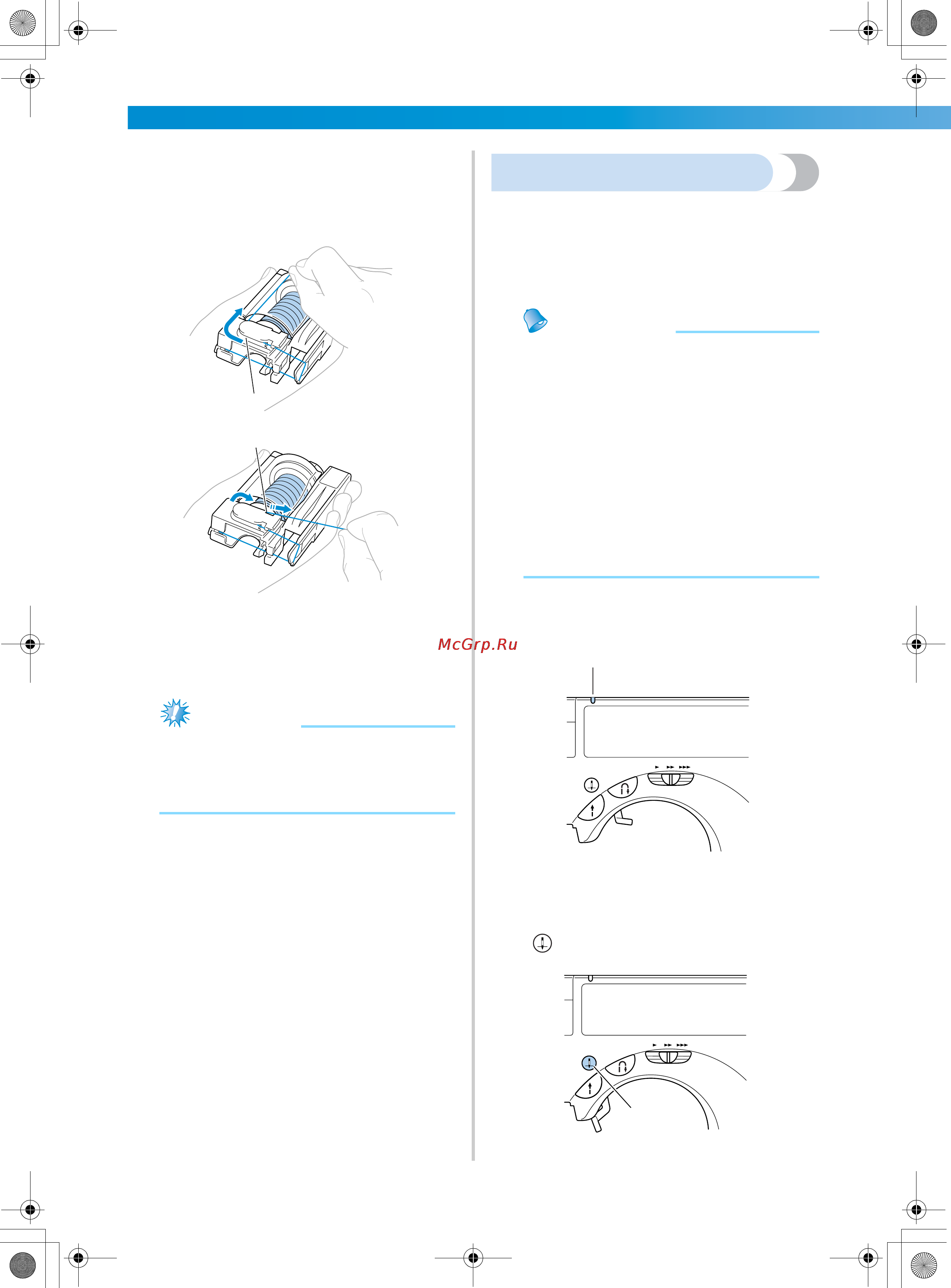

ПОДГОТОВКА К РАБОТЕ ————————————————————————————————————————————————————————
—
22
c
Протяните нить под диском спереди в нижнем
левом углу и направо, а затем обрежьте нить
при помощи устройства обрезки.
Следуйте стрелке 6, изображенной на
кассете.
1 Диск
2 Устройство обрезки
X Теперь катушка с нитью загружена в
кассету.
П
р
имечание
● Обрежьте нить, как указано выше.
В противном случае вы не сможете
воспользоваться устройством для
заправки нити в иглу.
Заправка нити в иглу
В этом разделе описываются процедуры
установки кассеты с катушкой и заправки нити в
иглу. Устройство для заправки нити в иглу
используется в то же время, когда кассета
вставляется в машину.
Рекомен
д
а
ц
ии
● Устройство для заправки нити в иглу
может использоваться с иглами размера
от 75/11 до 100/16.
● Устройство для заправки нити в иглу не
может быть использовано с нитью
толщиной 130/20 или менее.
● Устройство для заправки нити в иглу не
может быть использовано с крыльчатой
иглой или двойной иглой.
● Если устройство для заправки нити в иглу
не может быть использовано, следуйте
указаниям раздела “Заправка нити в иглу
вручную” (стр. 26).
1
Убедитесь в том, что индикатор кассеты горит
зеленым цветом.
1 Индикатор кассеты
Если индикатор кассеты горит красным
цветом, это означает, что игла не поднята в
нужное положение. Нажмите кнопку
(позиционирование иглы) один раз,
чтобы поднять иглу.
1 Кнопка позиционирования иглы
1
2
1
1
S2_brotherE.book Page 22 Sunday, November 2, 2003 10:30 PM
