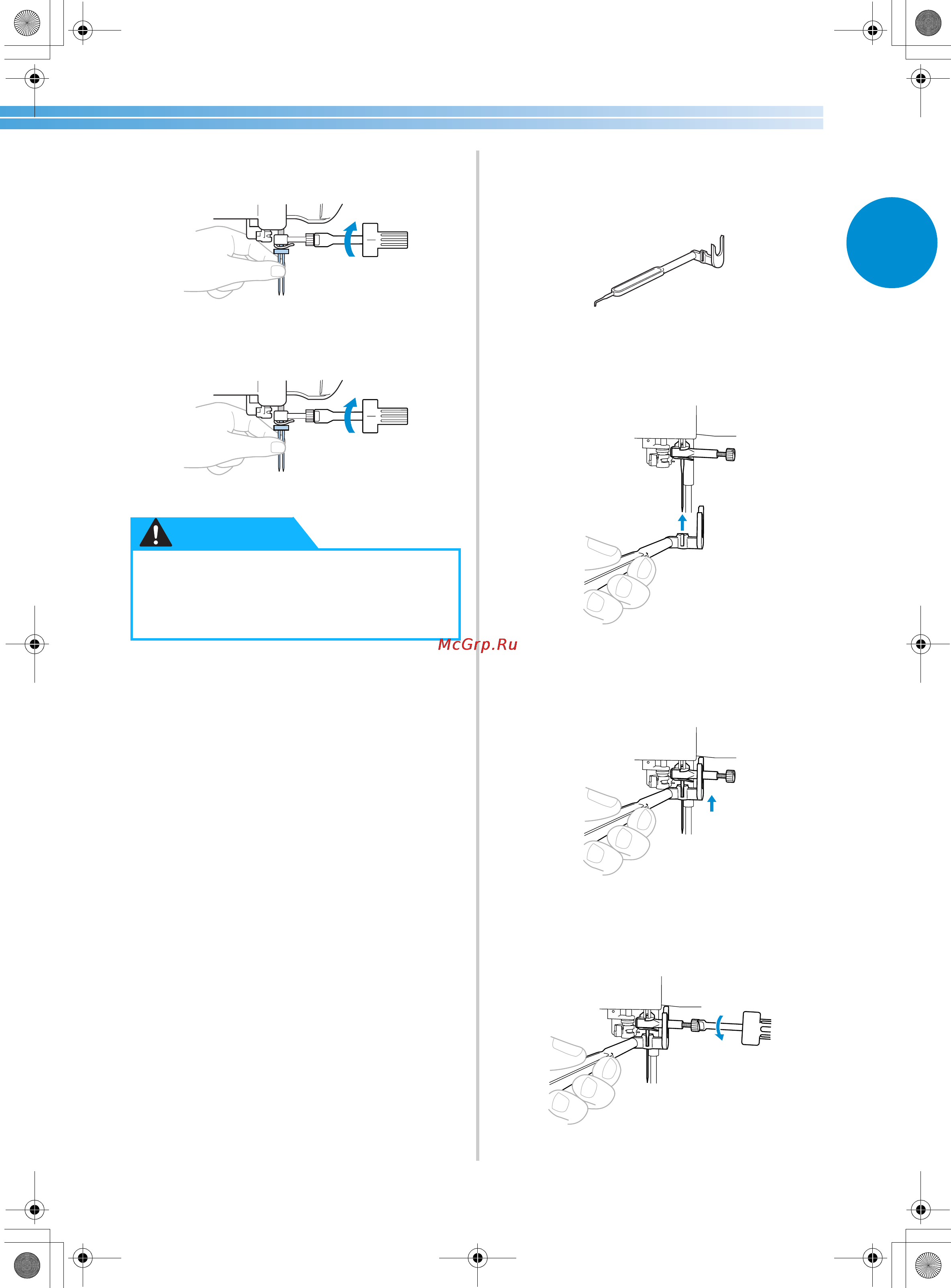

Замена иглы 33
1
6
Держа иглу левой рукой, затяните отверткой
винт иглодержателя.
Установка двойной иглы осуществляется
таким же образом.
■ Применение приспособления для замены иглы
Для замены иглы вы можете воспользоваться
прилагаемым приспособлением.
1
Наденьте приспособление на иглу так, чтобы
она вошла в имеющееся в нем отверстие.
2
Поднимите приспособление для замены иглы
так, чтобы его вилка охватила винт
иглодержателя.
3
При помощи отвертки ослабьте винт
иглодержателя.
● Вставьте иглу до упора и надежно
затяните винт иглодержателя отверткой.
В противном случае возможна поломка
иглы или повреждение машины.
ВНИМАНИЕ
S2_brotherE.book Page 33 Sunday, November 2, 2003 10:30 PM
