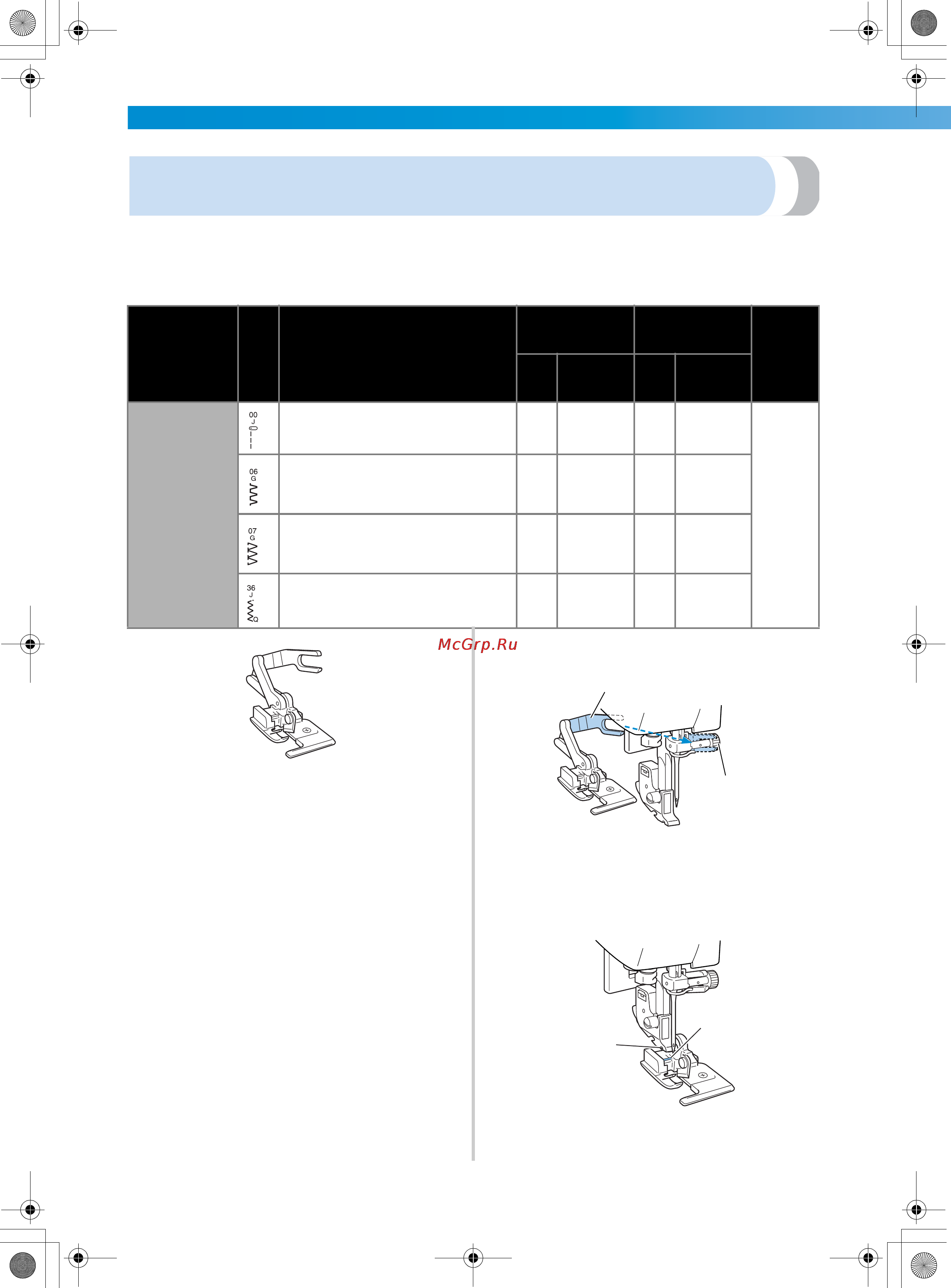

![Brother CS-8060 [68/116] Шитье краеобметочных строчек с использованием дополнительного бокового резака](/img/pdf.png)
Brother CS-8060 [68/116] Шитье краеобметочных строчек с использованием дополнительного бокового резака
![Brother CS-8060 [68/116] Шитье краеобметочных строчек с использованием дополнительного бокового резака](/views2/1026027/page68/bg44.png)
ТИПЫ СТРОЧЕК ————————————————————————————————————————————————————————————
—
62
Шитье краеобметочных строчек с использованием
дополнительного бокового резака
При использовании бокового резака можно получить припуск на шов с одновременной обрезкой края
ткани. С использованием бокового резака можно шить четыре вида краеобметочной строчки. При
установленном на машине боковом резаке используйте настройки в пределах указанных в таблице
диапазонов.
1
Снимите прижимную лапку.
• Подробную информацию см. в разделе
“Замена прижимной лапки” (стр. 35).
2
Наденьте соединительную вилку бокового
резака на винт иглодержателя.
1 Соединительная вилка
2 Винт иглодержателя
3
Установите боковой резак таким образом,
чтобы стерженек резака был совмещен с пазом
в адаптере прижимной лапки, а затем
медленно опустите рычаг лапки.
1 Паз в адаптере прижимной лапки
2 Стерженек
X Боковой резак установлен.
Наименование
строчки
Рисунок
Применение
Ширина строчки
(мм)
Длина стежка
(мм)
ПрижимJ
ная лапка
Авто
Ручная
настройка
Авто
Ручная
настройка
Краеобметочная
строчка
Шитье прямой строчки с обрезкой
края материала
0.0 0.0–2.5 2.5 0.2–5.0
S
Для предотвращения осыпания
края на тонких и средних тканях с
обрезкой края материала
3.5 3.5–5.0 2.0 1.0–4.0
Для предотвращения осыпания
края на толстых тканях с обрезкой
края материала
5.0 3.5–5.0 2.5 1.0–4.0
Шитье строчки зигзаг с обрезкой
края материала
3.5 3.5–5.0 1.4 0.0–4.0
1
2
1
2
