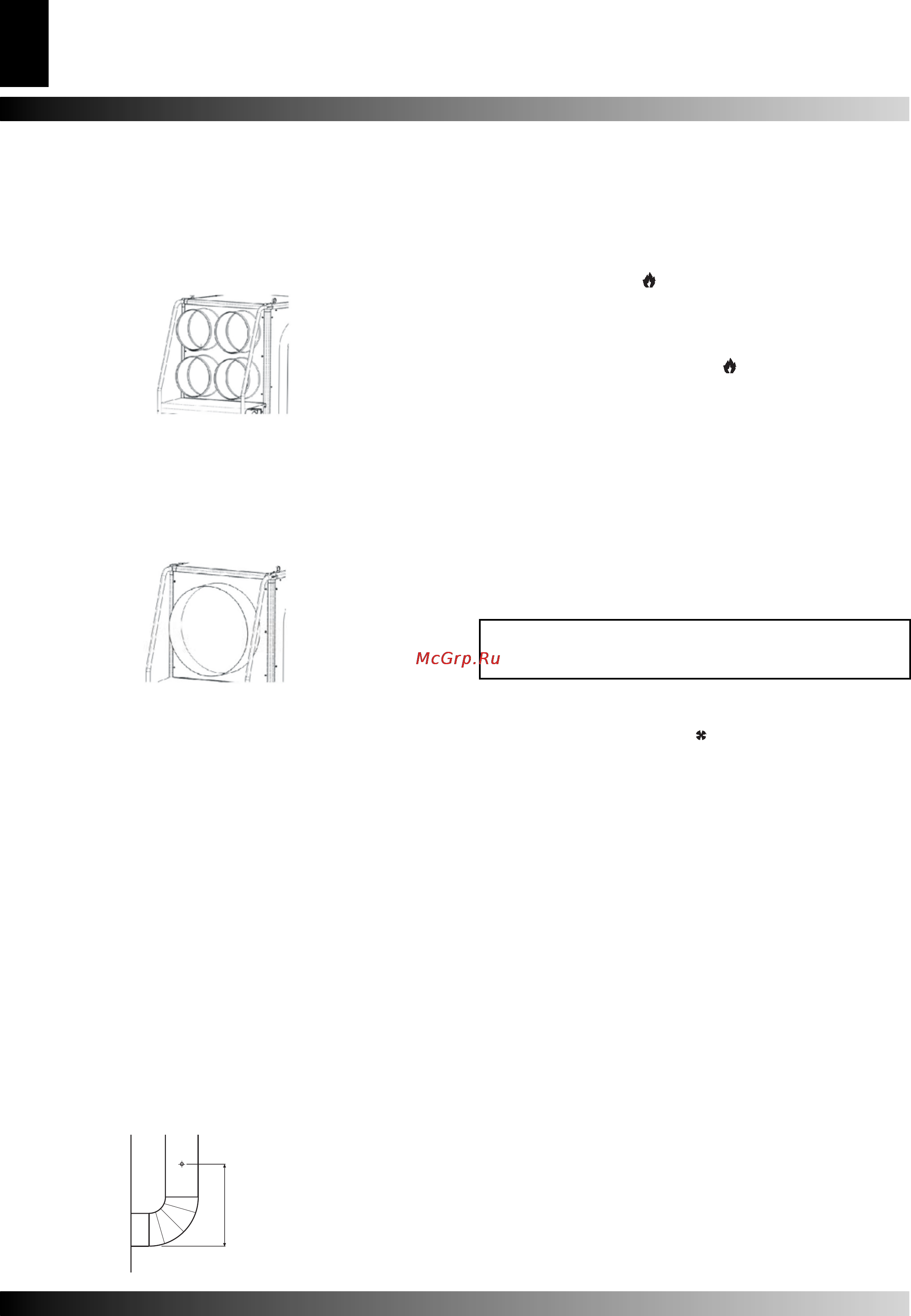

RACCORDEMENT AUX CONDUITS DE SORTIE DE
L’AIR CHAUD
En alternative le panneau de sortie de l’air peut être substitué
avec un groupe type “plenum” ( voir Fig. 1). Dans ce cas, il faut
remplacer le panneau de la sortie d’origine avec un des deux
panneaux de la partie supérieure tandis que l’autre panneau
doit être enlevé.
Les panneaux de sortie de l’air chaud, disponibles commeac-
cessoires, sont les suivants:
• sorties à 2 ou 4 voies qui doivent étre utilisees toutes voies
ouvertes;
• Plénum qui doit être utilisé avec au minimum deux cotés con-
sécutifs ouverts.
Ces dispositifs, sans le “plenum”, peuvent être reliés à des con-
duits de section correcte, si des exigences spécifi ques d’utilisa-
tion le demandent; la valeur du débit de l’air peut variée, pour ce
motif il convient d’effectuer des contrôles et des réglages. Ces
contrôles et réglages sont absolument nécessaires chaque fois
qu’un changement signifi catif est apporté au circuit de distribu-
tion de l’air chaud ( modifi cations de la longueur et du diamètre
des tubes, du nombre d’angles, etc.)
Il faut:
• Vérifi er que le courant absorbé par le moteur du ventilateur ne
soit pas supérieur à la valeur déclarée;
• Vérifi er que le débit de l’air soit égal au débit nominal.
RACCORDEMENT A LA CHEMINEE
Le rendement de la combustion et le fonctionnement corrects du
bruleur dépendent du tirage de la cheminée. Le raccordement à
la cheminée doit étre effectué en respectant les conditions des
lois en vigueur et en observant les prescriptions suivantes:
• Ie parcours du raccordement à la cheminée doit être le plus
court possible et en pente ascendante;
• il faut éviter les angles fermés ainsi que les réductions de
section;
• si la partie terminale du raccordement n’est pas reliée à une
cheminée, il faut que cette partie soit disposée verticalement et
munie d’un H de tirage ou d’un dispositif similaire.
FONCTIONNEMENT
Démarrage
Pour mettre en marche le générateur:
• mettre le commutateur (2) sur la position “O”;
• brancher le cable d’ al imentation à une prise de courant ayant
les caractéristiques reportées sur la plaque de fabrication
(nombre de phases, tension et fréquence)
• si le fonctionnement est manuel, il faut déplacer le commuta-
teur (2) sur la position: le brûleur démarre et après quelques
minutes de préchauffage de la chambre de combustion, le
ventilateur démarre.
• si le fontionnement est automatique, il faut régler la valeur de
la température désirée sur le thermostat d’ambiance et placer
le commutateur (2) sur la position: le genérateur démarre et
s’arrête automatiquement quand la température du local est re-
spectivement supérieure ou inférieure à la valeur sélectionnée.
• si après ces opérations le générateur ne fonctionne pas, il faut
consulter le paragraphe ‘ANOMALIES DE FONCTIONNEMENT
CAUSES ET SOLUTIONS et découvrir la cause pour laquelle
l’appareil ne fonctionne pas.
Arrét
Pour arréter l’appareil il faut agir sur le commutateur (2), en le
mettant, sur la position “O” si le fonctionnement est manuel, ou
sur le thermostat d’ambiance si le fonctionnement est automati-
que. Le brûleur s’arrête et le ventilateur continue à fonctionner,
en démarrant plusieurs fois, jusqu’au refroidissement complet
de la chambre de combustion.
ATTENTION: Il ne faut jamais arréter le générateur en en-
levant la prise de courant. L’alimentation électrique doit
etre débranchée seulement après l’arrêt du ventilateur.
Ventilation
Pour la ventilation continue seule du générateur, il fautmettre le
commutateur (2) sur la position .
ENTRETIEN
Pour un bon fonctionnement de l’appareil il est nécessaire d’ef-
fectuer périodiquement les opérations suivantes.
Avant de commencer, retirez la prise électrique du générateur.
Nettoyage de l’echangeur de chaleur et de la chambre de-
combustion
Pour prolonger la durée de vie du générateur et en maintenir sa
bonne effi cacité, cette opération doit être effectuee au moins à
la fi n de chaque saison de chauffe ou plus souvent s’il Y a une
présence excessive de suie. Ce phénomème peut dépendre du
tirage défectueux de la cheminée, de la mauvaise qualité du
combustible, du mauvais réglage du brûleur, de la succession
plus ou moins fréquente des phases d’allumage et d’arrêt du
brûleur. Il est utile d’être attentif pendant le fonctionnement: des
puisations au moment du démarrage peuvent étre dues à une
présence excessive de suie.
Pour nettoyer l’échangeur il faut démonter les deux panneaux
de inspection de la boîte à fumées: un de ces panneaux peut
être atteint à travers la bouche de la sortie de l’air chaud, I’autre
peut être atteint seulement après avoir démonté le panneau
latéral opposé au bruleur. Pour arriver à la chambre de combu-
stion il faut déplacer le brûleur.
Pour arriver à l’ échangeur, une fois en levé le panneau po-
stérieur supérieur, il faut démonter le panneau d’inspection de
la boite des fumées. Pour accéder à la chambre de combustion
il est nécessaire de déplacer le bruleur.
Nettoyage du ventilateur
Il faut enlever d’éventuels dechets déposés sur la grille d’aspi-
ration, et si cela est nécessaire il faut nettoyer avec de Isair
200 mm
Fig. 2
16
FR
GENERATEURS D’AIR CHAUD
