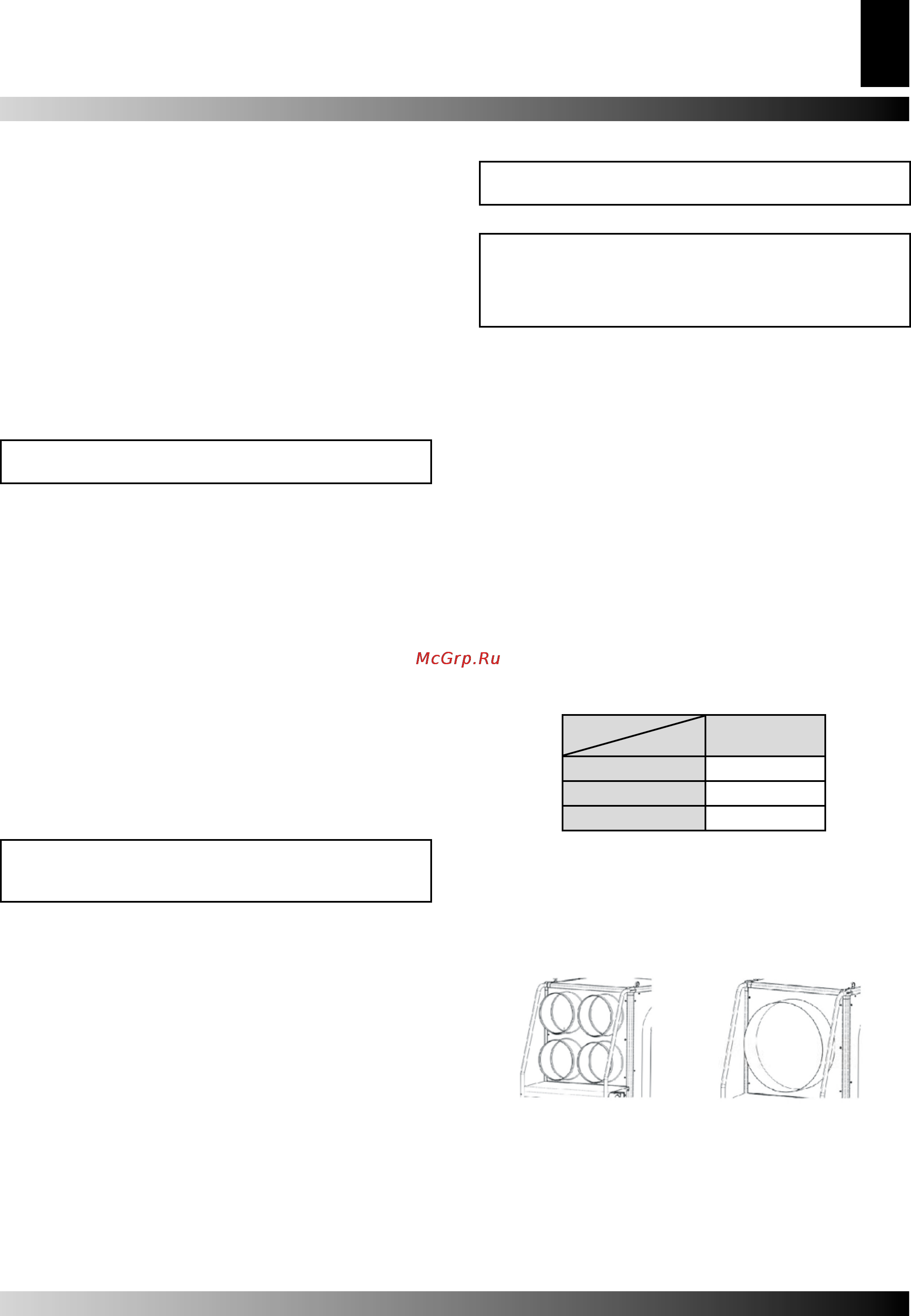

Master BV 690 F S [39/64] Elektrické zapojení a nastavení
![Master BV 690 F S [39/64] Elektrické zapojení a nastavení](/views2/1026143/page39/bg27.png)
POPIS
Teplomety BV MODELjsou určeny k použití v malých až středně
velkých místnostech nebo v budovách, které potřebují pevný
nebo přenosný systém vytápění.
Spalováním paliva se vytváří teplo, které se přenáší ze spalin
do okolního ovzduší prostřednictvím kovových stěn spalovací
komory a výměníku tepla. V tomto typu spalovací komory cirku-
lují spaliny dvakrát.
Vzduch a spaliny procházejí oddělenými průduchy, kteréjsou
svařeny a utěsněny. Jakmile se spaliny po spálení paliva och-
ladí, vyvedou se pomocí průduchu, který musí být napojen na
komín nebo na komínovou přípojku. Komín nebo komínová
přípojka musí být dostatečně velká, aby zaručovala účinný
odvod spalin.
VŠEOBECNÁ DOPORUČENÍ
Varování:Ohřívač by měl být dobře uzemněn přes
diferenční spínač.
Palivo pro topná tělesa této série je nafta. Při obsluze těchto
teplometů vždy dodržujte místní předpisy a normy.
• Před obsluhou anebo údržbou teplometu prostudujte tento
návod a řid’te se jeho pravidly.
• Nepoužívejte v blízkosti hořlavých materiálů.
• Přesvědčte se, zda máte v dosahu hasicí přístroj.
• Používejte jen v dobře větraných prostorech a zajistěte
dostatečný přívod čerstvého vzduchu.
• Teplomet umístěte vždy na pevném povrchu.
• Zkontrolujte teplomet před uvedením do provozu a provádějte
pravidelně kontroly také v provozu.
• Zamezte přístup dětem a zvířatům.
• Jestliže teplomet není v provozu, odpojte jej od zdroje elek-
trické energie.
• Nikdy nepouživejte jiný hořák a nezvyšujte výkon hořáku. Řifi te
se technickými údaji.
• Přívod a vývod vzduchu nesmí být blokovány z důvodu
nebezpečí přetížení motoru ventilátoru a tím přehřátí celého
teplometu.
Pozor! Vzařízení se smí používat pouze hořák, který byl
vybrán a dodán výrobcem teplometu. Pokud použijete
jiný druh hořáku, nebude teplomet splňovat normy CE.
Teplomet obsahuje tři pojistky, jež se zaktivují v případě vážného
selhání zařízení. Na hořáku je umístěn spínač a pojistka pro
kontrolu spalování, která automaticky vyřadí hořák z provozu
v případě zhasnutí plamene. Termostat TS proti přehřátí (tento
typ vyžaduje ruční odblokování) se zaktivuje, pokud teplota
spalovací komory přesáhne nastavenou maximální hodnotu,
rozsvítí se výstražné světlo (9) a teplomet se vyřadí z provozu.
Teplotní relé RT se zaktivuje, jestliže začne motor ventilátoru
používat více elektrického proudu než maximální povolenou
hodnotu, rozsvítí se výstražné světlo (10) a teplomet se vyřadí
z provozu. Pokud se některá z těchto pojistek zaktivuje, zjistěte
příčinu problému před tím, než se znovu pokusíte uvést teplomet
do provozu pomocí spínače. (viz PORUCHY, MOŽNÉ PŘÍČINY
A ŘEŠENÍ PROBLÉMU).
Termostat TSS proti přehřátí vyřadí teplomet z provozu, jestliže
chybí dostatečné proudění vzduchu kchlazení spalovací
komory: teplomet se spustí automaticky znovu, jakmile teplomet
dostatečně vychladne.
INSTALACE
Pozor! Následující činnosti mohou provádět pouzeosoby
s příslušnou kvalifi kací.
ELEKTRICKÉ ZAPOJENÍ A NASTAVENÍ
Pozor! Přívod elektrické energie do teplometu musí být
uzemněn a vybaven magneto-termálním diferenčním
spínačem.
Přívodní šňůra musí být připojena ke svorkovnici, která je
vybavena vypínačem.
Každý teplomet se dodává sbezpečnostními a kontrolními
zařízeními, která jsou nezbytná pro jeho správnou funkci.
V teplometu jsou již nainstalována tato zařízení: elektrická
svorkovnice, hořák, termostat ventilátoru, pojistný termostat
proti přehřátí a termostat proti přehřátí snutností ručního od-
blokování.
Nyní se musí provést tyto činnosti:
• po prostudování samolepícího štítku spodrobnostmi o vlastno-
stech zdroje elektrické energie připojte přívodní šňůru (viz ta-
bulka č. ). Vtabulce č. je samolepící štítek zteplometů, které
mají třífázový zdroj,
• připojte příslušenství (např. prostorový termostat či spínací hodiny)
kelektrické svorkovnici teplometu: elektrické vodiče musejí být
připojeny ke svorkám prostřednictvím držáku vodičó (8).
Po dokončení všech těchto činností si ověřte nastavení termo-
statu TV a pečlivě zkontrolujte, zda všechna elektrická připojení
odpovídají schématu zapojení (viz Technické specifi kace). Při
prvním uvedení teplometu do provozu musíte změřit, zda ven-
tilátor nepoužívá více proudu, než je maximální povolená hod-
nota. Nakonec provefi te regulaci hořáku podle pokynů vNávodu
kobsluze hořáku.
BV 470 E
Počet fází
1
Napětí [V]
230
Frekvence [Hz]
50
PŘIPOJENÍ KHORKÝM VZDUCHOVÝMPOTRUBÍM
Příslušenství případně dodané společně s teplometem: kužel se
čtyřmi otvory pro vývod vzduchu (v provozu nesmí být ani jeden
otvor blokován), rozdělovač (v provozu nechte vždy aspoň je-
den velký a jeden malý bok otevřený)
Běžný vývod vzduchu lze také nahradit za „rozdělovací“ vývod.
Vtomto případě se odstraní jeden ze dvou horních panelů a
nahradí se „rozdělovacím“ vývodem.
Pokud má uživatel specifi cké potřeby, lze nový vývod připojit
knovým vzduchovým potrubím svýjimkou „rozdělovacího“
vývodu. Vtomto případě – a zejména jestliže se změnil průměr a
délka vzduchových potrubí nebo pokud se upravil počet ohybů
39
CZ
TEPLOVZDUŠNÝ GENERÁTOR
tabulka č. 1
