Master BV 690 F S [30/64] Beskrivelse

VARMEOVNER

BESKRIVELSE

BV MODEL varmeovner er ment til bruk i små til mellomsto-

re rom og bygninger der det er behov for et fast eller ﬂ yttbart

oppvarmingssystem. Varme produseres ved forbrenning, og

varmen fra røyken overføres til den friske luften gjennom metall-

veggene i forbrenningskammeret og varmeveksleren. Forbren-

ningskammeret er av en type der røyken sirkulerer to ganger.

Luften og røyken går gjennom atskilte kanaler, begge sveiset og

forseglet. Når spillgassene har avkjølt seg etter forbrenningen,

blir de støtt ut gjennom en kanal som må være koblet til en pipe

eller et avtrekksrør. Pipen eller avtrekksrøret må ha en diameter

som sikrer at røyken blir effektivt trukket ut.

GENERELLE RETNINGSLINJER

Advarsel: Varmeovnens elektrørselslinje må være jordet

og utstyrt med en magnetotermisk bryter med differen-

sial.

Varmeovnen BV MODEL Ekan benyttes med brennere som

benytter diesel, metan eller ﬂ ytende gass.

Drift må skje i overensstemmelse med de gjeldende lover og

forskrifter for bruk av apparatet.

Støpslet må koples til en stikkontakt utstyrt med utkopling-

sbryter. Det er viktig å forsikre seg om at:

• instruksjonene i denne manualen følges nøye;

• varmeovnen ikke installeres i lokaler med eksplosjonseller

brannfare;

• det ikke oppbevares brannfarlige materialer i nærheten av

apparatet;

• det er blitt tatt tilstrekkelig hensyn til brannsikring;

• det er god ventilasjon i lokalet hvor varmeovnen beﬁ nner seg

og at lufttilgangen er tilpasset varmeovnens behov;

• apparatet har en fast plassering;

• varmeovnen kontrolleres før den settes igang og kontrolleres

regelmessig under driften; sørg for å holde barn eller dyr på

avstand;

• støpslet trekkes ut av stikkontakten etter hver driftssyklus.

Følg retningslinjene for bruk av varmeovnen, og spesielt:

• overstig ikke ovnens varmeeffekt;

• forsikre deg om at lufttilførselen ikke er lavere enn den nomi-

nelle; man må derfor kontrollere at det ikke er noen hindring

eller blokkasje på luftuttaks- og/eller luftinntaksrørene, slik som

forheng eller tepper plassert oppå apparatet, eller vegger/store

gjenstander like ved varmeovnen. Dårlig lufttilførsel kan føre til

overbelasting på viften og derved fare for overheting av moto-

ren og forbrenningskammeret.

Advarsel: Det må kun anvendes brennere valgt og levert

av produsenten. Hvis det brukes en annen type brenner,

oppfyller ikke varmeovnen lenger CE-regulativene.

Tre sikkerhetsanordninger aktiveres i tilfelle alvorlig funksjons-

svikt. Kontrollenheten for brennere, montert på selve brenneren

og utstyrt med en tilbakestillingsknapp, stopper automatisk

brenneren hvis ﬂ ammen slokker. Overhetingstermostaten, TS,

av den typen som startes opp manuelt, aktiveres hvis tempe-

raturen i forbrenningskammeret overskrider den maksimum-

sgrense den er innstilt til; varsellampen (9) begynner å lyse og

varmeovnen slår seg av. Det termiske releet, RT, aktiveres hvis

viftemotoren begynner å forbruke mer elektrisk strøm enn dent

maksimale tillatte mengden; varsellampen (10) begynner å lyse

og varmeovnen slår seg av.

Hvis noen av disse sikkerhetsanordningene aktiveres, må du

sjekke nøye hvor problemet ligger før du trykker tilbakestillingsk-

nappen og setter varmeovnen i gang igjen (se FUNKSJONS-

SVIKT, ÅRSAKER OG LØSNINGER).

Sikkerhetstermostaten for overheting, TSS, slår varmeovnen av

hvis luftstrømmen ikke er tilstrekkelig til å avkjøle forbrennin-

gskammeret. Varmeovnen slår seg automatisk på igjen så snart

den er tilstrekkelig avkjølt.

INSTALLASJON

Advarsel: Operasjonene nedenfor må kun utføres av kva-

liﬁ sert personell.

ELEKTRISK TILKOBLING OG REGULERINGER

Advarsel: Nettstrømtilførselen til varmeovnen må være

jordet og utstyrt med en magnetotermisk bryter med

differensial.

Strømledningen må kobles til et bryterpanel med utko-

blingsbryter.

Hver varmeovn leveres med de sikkerhets- og kontrollenheter

som kreves for at den skal kunne fungere riktig. El-panelet,

brenneren, viftetermostaten, sikkerhetstermostaten for overhe-

ting og overhetingstermostaten med manuell tilbakestilling er

allerede koblet sammen.

Nå må følgende operasjoner utføres:

• Plugg inn strømledningen etter å ha sjekket at strømforsynin-

gen er som angitt på klebemerket (se tabell ). Tabell viser

klebemerket på apparater med trefaset strømforsyning;

• Koble tilbehør som for eksempel romtermostat eller klokke til

apparatets el-panel: Elektrisk ledning må tilkobles ved hjelp av

kabelklemmen (8) til koblingspunkter.

Etter at dette er gjort, sjekk nøye at alle elektriske tilkoblinger

er i henhold til koblingsskjemaet, og kontroller innstillingen av

termostat TV (se Tekniske spesiﬁ kasjoner). Når varmeovnen

slås på for første gang, må du sjekke at viften ikke trekker mer

strøm enn det som maksimalt er tillatt. Til slutt regulerer du

brenneren ved å følge anvisningene i Instruksjonshåndboken

for brenneren.

BV 470 E

Antall faser 1

Spenning [V] 230

Frekvens [Hz] 50

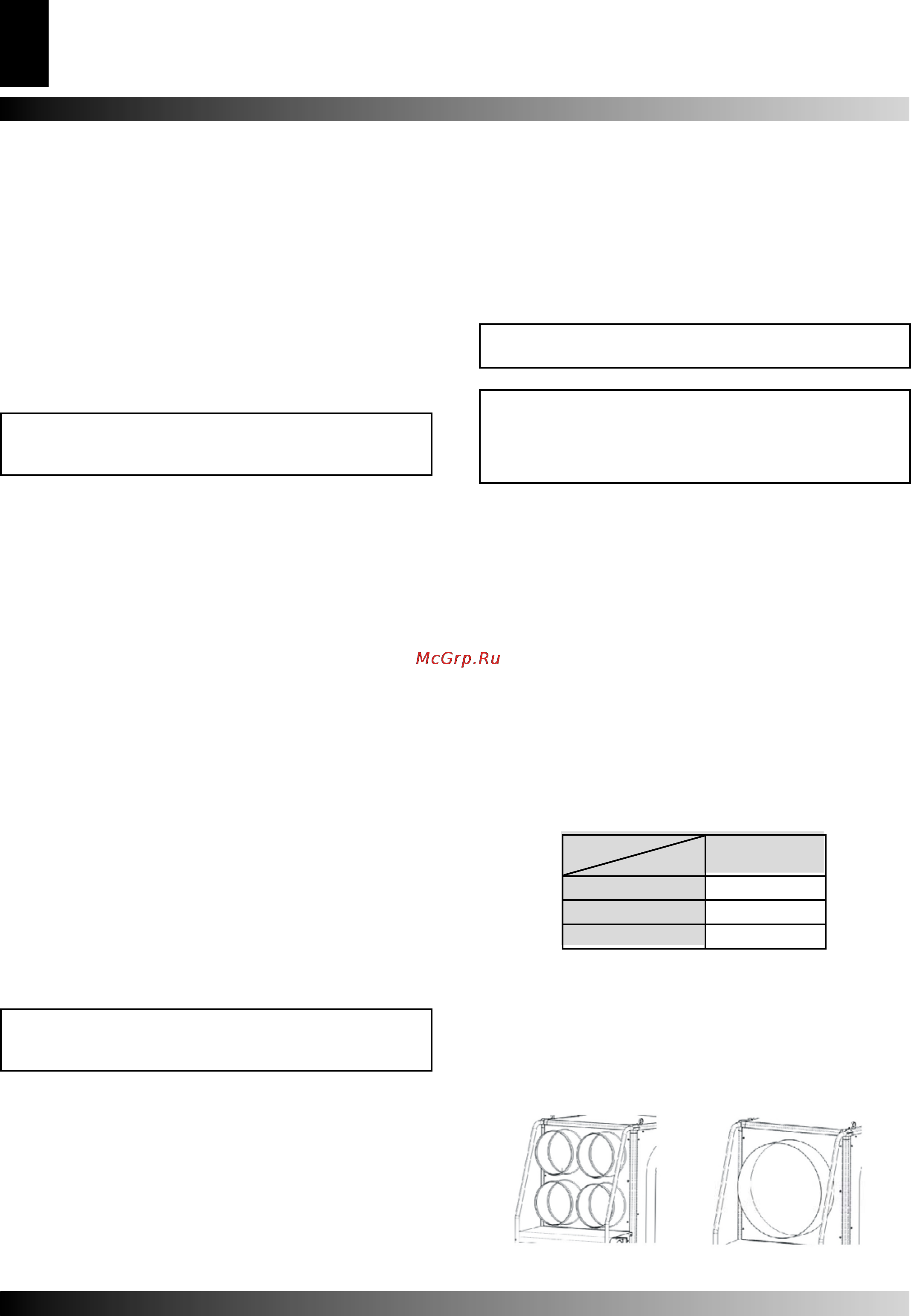

TILKOBLING TIL VARMLUFTSKANALER

Panelene for tilførsel av varmluft, som kan tilbys som ekstrau-

tstyr, er:

• 2/4 veis, som brukes mens alle uttakene holdes åpne;

• av typen “plenum”, som brukes slik at luften fordeles fra ﬂ ere

sider (i alle fall 2 påfølgende sider må være åpne).

Tabell 1
