VARMEOVNER
31
NO
Det nye panelet, uten “plenum”-enheten, kan kobles til nye luf-
tkanaler hvis brukeren ønsker å dekke spesielle behov. I slike
tilfeller, og spesielt hvis diameteren og lengden på kanalene er
blitt endret eller hvis antall vinkler er et annet, kan luftutgangen
variere. Det er derfor meget viktig å sjekke og regulerer luftu-
tgangen hvis det er gjort endringer i paneler eller luftkanaler.
Under enhver omstendighet må du forsikre deg om at:
• Viftemotoren ikke overskrider maksimalt tillatt nivå;
• Luftstrømvolumet tilsvarer det anbefalte nivået.
TILKOPLING TIL AVTREKKET
Tilfredsstillende forbrenning og korrekt funksjon på brenneren
avhenger av trekket i pipen. Tilkoplingen til avtrekket må skje
ifølge gjeldende forskrifter. Gå frem på følgende måte:
• avtrekksrøret må være så kort som mulig og alltid peke oppo-
ver;
• unngå krappe kurver og diameterreduksjoner;
• dersom den ikke koples til et avtrekk, må enden av røret plas-
seres loddrett og utstyres med en skorstein eller lignende.
DRIFT
IgangsettingVarmeovnen settes inngang på følgende måte:
• Sett bryteren (2) i posisjon “0”.
• Kople nettledningen til en stikkontakt med samme spesi-
fi kasjoner som oppgitt på klebeskiltet (fasenummer, spenning
og frekvens).
• Ved manuell funksjon settes bryteren (2) i posisjonen bren-
neren starter og etter noen minutter med forvarming av for-
brenningskammeret starter også viften.
• Ved automatisk funksjon må temperaturen velges på romter-
mostaten og bryteren (2) settes i posisjon varmeovnen
starter og den stopper automatisk nå romtemperaturen er
henholdsvis lavere eller høyere enn verdien som er valgt.
• Dersom varmeovnen etter disse operasjonene ikke fungerer,
referer til avsnittet “FEILFUNKSJONER, ÅRSAKER OG LØ-
SNINGER” for å fi nne årsaken til feilen.
Stopping av apparatet
Apparatet stoppes ved å fl ytte bryteren (2) til posisjon “0”, ved
manuell funksjon, eller ved hjelp av romtermostaten, ved auto-
matisk funksjon. Brenneren stanser og viften fortsetter å virke
ved å slå seg av og på fl ere ganger, inntil forbrenningskammeret
er helt avkjølt.
AdvarselVarmeovnen må aldri stanses ved at støpslet
trekkes ut av kontakten. Elektrisk frakopling må kun skje
etter at viften er stoppet.
Ventilasjon
Hvis man kun ønsker kontinuerlig ventilasjon, må bryteren (2)
på varmeovnen settes i posisjonen
VEDLIKEHOLD
For at apparatet skal fungere tilfredsstillende er det viktig å
foreta regelmessig følgende operasjoner etter å ha forsikret seg
om at apparatet er blitt frakoplet strømnettet.
Rengjøring av varmeveksleren og forbrenningskammeret
For å oppnå gode resultater og for at maskinen skal få en lang
levetid må denne operasjonen utføres i hvert fall ved slutten av
hver vintersesong eller oftere dersom det har dannet seg mye
sot. Sotdannelse kan tyde på dårlig trekk i pipen, elendig kvali-
tet på brenslet, dårlig regulering av brenneren og avhenger av
hvor ofte brenneren settes igang. Kontroller hvordan brenneren
fungerer: pulsering ved start kan skyldes at det har dannet seg
for mye sot.
For å få tilgang til varmeveksleren må man, etter å ha fjernet det
øverste bakpanelet, avmontere inspeksjonspanelet på røykkas-
sen. For å få tilgang til forbrenningskammeret må brenneren
fjernes.
Rengjøring av viften
Fjern eventuelle fremmedlegemer som har satt seg fast på inn-
sugingsristen. Rengjør om nødvendig viften med trykkluft.
Rengjøring av brenneren
For at varmeovnen skal fungere best mulig må det foretas ve-
dlikehold på brenneren med jevne mellomrom: henvend deg til
et autorisert servicesenter. Ved rengjøring, vedlikehold og regu-
leringer må man i alle tilfeller holde seg nøye til de instruksjoner
som gis i instruksjonsboken.
TRANSPORT OG FORFLYTTING
Forfl ytting og transport må skje ved at apparatet løftes etter
håndtakene på forsiden og trilles på de to hjulene bak, dersom
modellen er BV model, eller på alle fi re hjulene, dersom model-
len er BV model.
Varmeovnen kan også plasseres i lokalet som skal varmes
opp ved at den henges opp i trosser og/eller kjettinger fra
bærebjelkene. Maskinen er nemlig utstyrt med fi re løftepunkter
med øye, plassert på de fi re toppunktene på den øvre sokkelen.
I dette tilfellet må man imidlertid forsikre seg om at bærestruktu-
ren er i stand til å tåle maskinens vekt, slik som oppgitt i tabellen
under tekniske spesifi kasjoner.
AdvarselFør apparatet forfl yttes må man:
• Stoppe maskinen slik som forklart i forrige avsnitt.
• Frakople apparatet fra strømnettet ved å trekke ut støp-
slet
• Vente til varmeovnen er avkjølt.
Ved løfting kan man feste trosser eller kjettinger til de fi re løfte-
punktene. Før varmeovnen løftes, må man forsikre seg om at
utstyret som benyttes tåler vekten av apparatet, som er oppgitt i
tabellen over tekniske spesifi kasjoner.

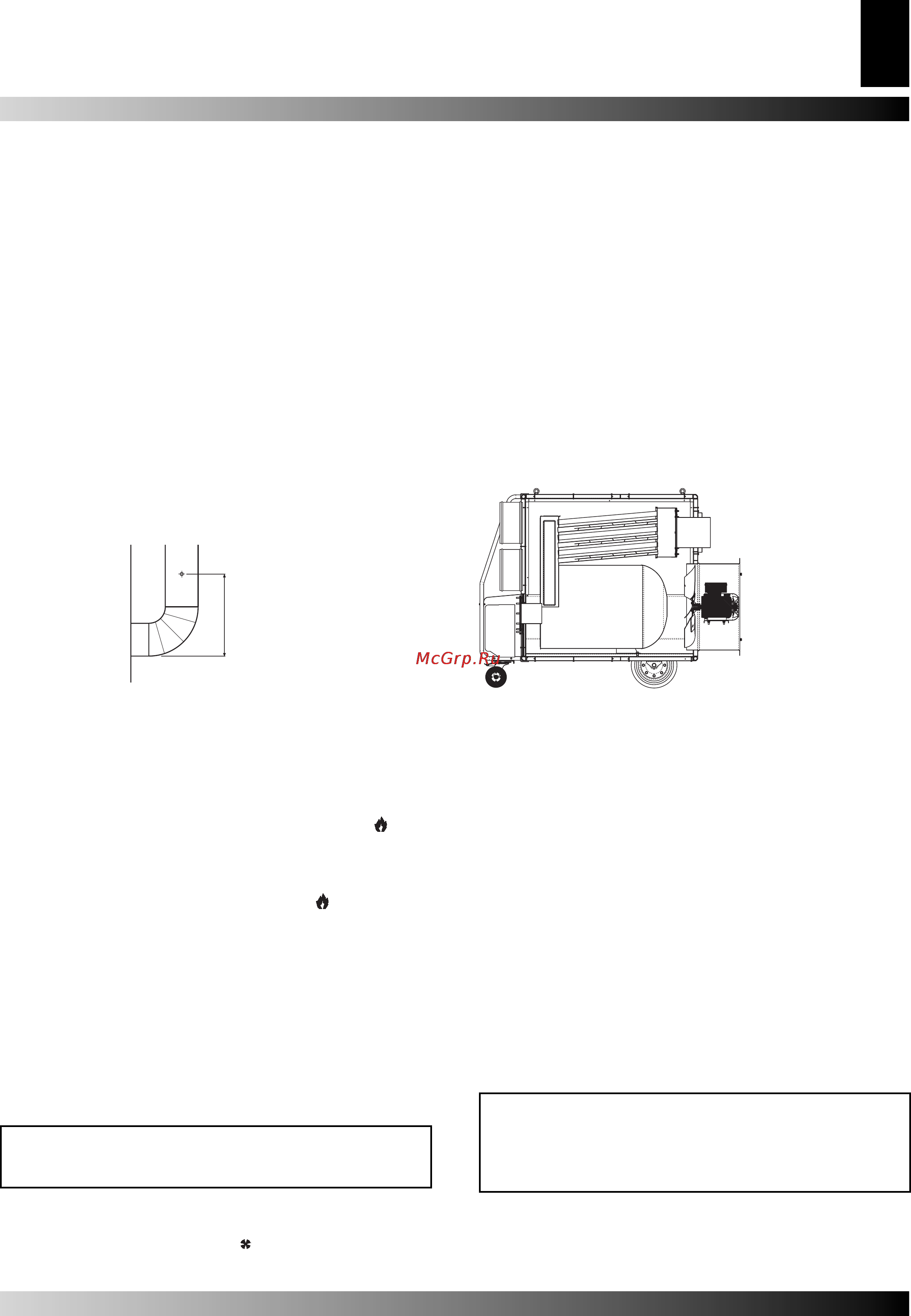

200 mm
Fig. 2
Fig. 3
