ТЕПЛОВОЙ ГЕНЕРАТОР
Частота [Hz]
50

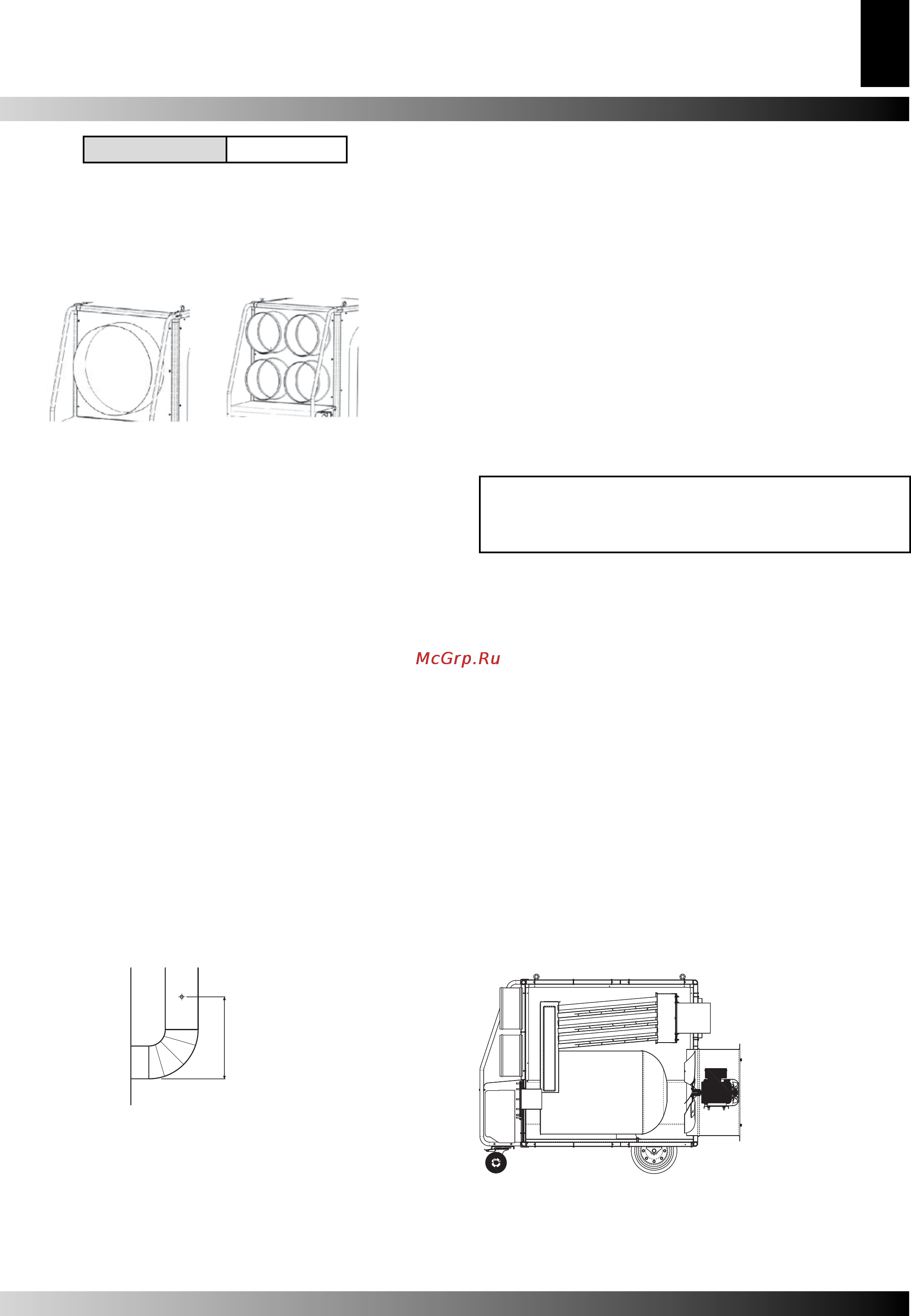

COEДИНEHИE C BEHTИЛЯЦЫMИ KAHAЛAMИ
ГOPЯЧEГO BOЗДYXA
Нагревательные приборы могут быть поставлены со
следующими комплектующими деталями: воздуховыпускные
конусы с 4-мя выходами (при использовании всегда держать
все выходы открытыми), насадка приточной вентиляции (при
использовании всегда держать минимум одну большую и
одну маленькую стороны открытыми).
Входная труба может быть так же заменена одной из труб
типапленум”. В таком случае одна из двух верхних панелей
должна быть снята и заменена напленум”.
Новая труба, за исключениемпленума”, может быть
подсоединена к новым воздухопроводам, если пользователь
желает удовлетворить определенные потребности.
В таком случае и в частности, если диаметр и длина
воздухопроводов были изменены или, если количество
изгибов было модифицировано, выпуск воздуха может
изменяться. Следовательно, очень важно проверить и
отрегулировать выпуск воздуха после проведения каких-либо
модификаций входных труб или воздухопроводов. При любых
обстоятельствах необходимо удостовериться в том, что:
Элуктродвигатель вентилятора не поглощает количество
электротка, превышающее максимально допустимый
предел;
Объем потока воздуха соответствует рекомендуемому
уровню.
COEДИHEHИE C ДЫMOXOДOM
Термический КПД и правильное функционирование
аппарата связаны напрямую с наличием соответствующей
тяги в вытяжной трубе.
Убедитесь в том, что расстояние между нагревательным
прибором и вытяжной трубой настолько короткое, насколько
возможно, не допускайте замкнутых сгибов или сужений
секций вытяжной трубы.
Если нагревательный прибор не подсоединен к внешней
вытяжной трубе, то он должен быть оснащен вертикальным
стальным дымоходом и регулятором тяги.
ЗKCПЛYATAЦИЯ HAГPEBATEЛЬHOГO ПPИБOPA
Для запуска нагревательного прибора
Установите выключатель (2) в положение ХО”, подключите
нагревательный прибор к электрической сети (см.
фирменную табличку для электрических спецификаций).
При работе нагревательного прибора в режиме ручного
управления установите выключатель (2) в положение
включится форсунка и вскоре после прогрева топочной
камеры включится главный вентилятор.
При работе нагревательного прибора в режиме
автоматического управления, установите желаемое
значение на выбранном контрольном аппарате, установите
выключатель (2) в положение , теперь нагревательный
прибор будет запускаться и останавливаться
автоматически.
Если нагревательный прибор после данных
действий не работает правильно, обратитесь к главе
НЕИСПРАВНОСТИ, ВОЗМОЖНЫЕ ПРИЧИНЫ И
УСТРАНЕНИЯи выясните причину неисправности.
Для остановки нагревательного прибора
В ручном режиме, установите выключатель (2) в положениеО
или, в автоматическом режиме,выключите контрольный аппарат.
Погаснет форсунка и позже, когда остынет камера сгорания,
остановится главный вентилятор.
Внимание! Для остановки нагревательного прибора
запрещается вынимать штекер из розетки.
Запрещается вынимать штекер из розетки до того, как
нагревательный прибор выключится сам.
Вентиляция
Для использования нагревательного прибора только
в качестве вентилятора установите выключатель (2) в
положение.
TEXHИЧECKOE OБCЛYЖИBAHИE
Для бесперебойной работы вашего нагревательного
прибора требуется правильное техническое обслуживание.
Перед проведением каких-либо работ по техническому
обсуживанию отключите нагревательный прибор от
электрической сети.
Очистка камеры сгорания и теплообменника
Данная операция должна производиться минимум
один раз в год по окончании отопительного сезона.
Излишнее сажеобразование имеет место в основном
из-за использования несоответствующего дымохода,
неправильной установки форсунки или плохого качества
топлива. Излишнее сажеобразование диагностируется,
когда нагревательный прибор заводится с толчками.
Доступ к теплообменнику осуществлен через две дверцы
люка (одна через воздуховыпускное отверстие, другая
после снятия панели корпуса, противопожной форсунке).
Для получения доступа к камере сгорания требуется снять
форсунку.
Сажа и отходы могут быть удалены мусороуборочной
машиной вакуумного действия.
Очистка вентилятора
После удаления аспирационной решетки очистите
