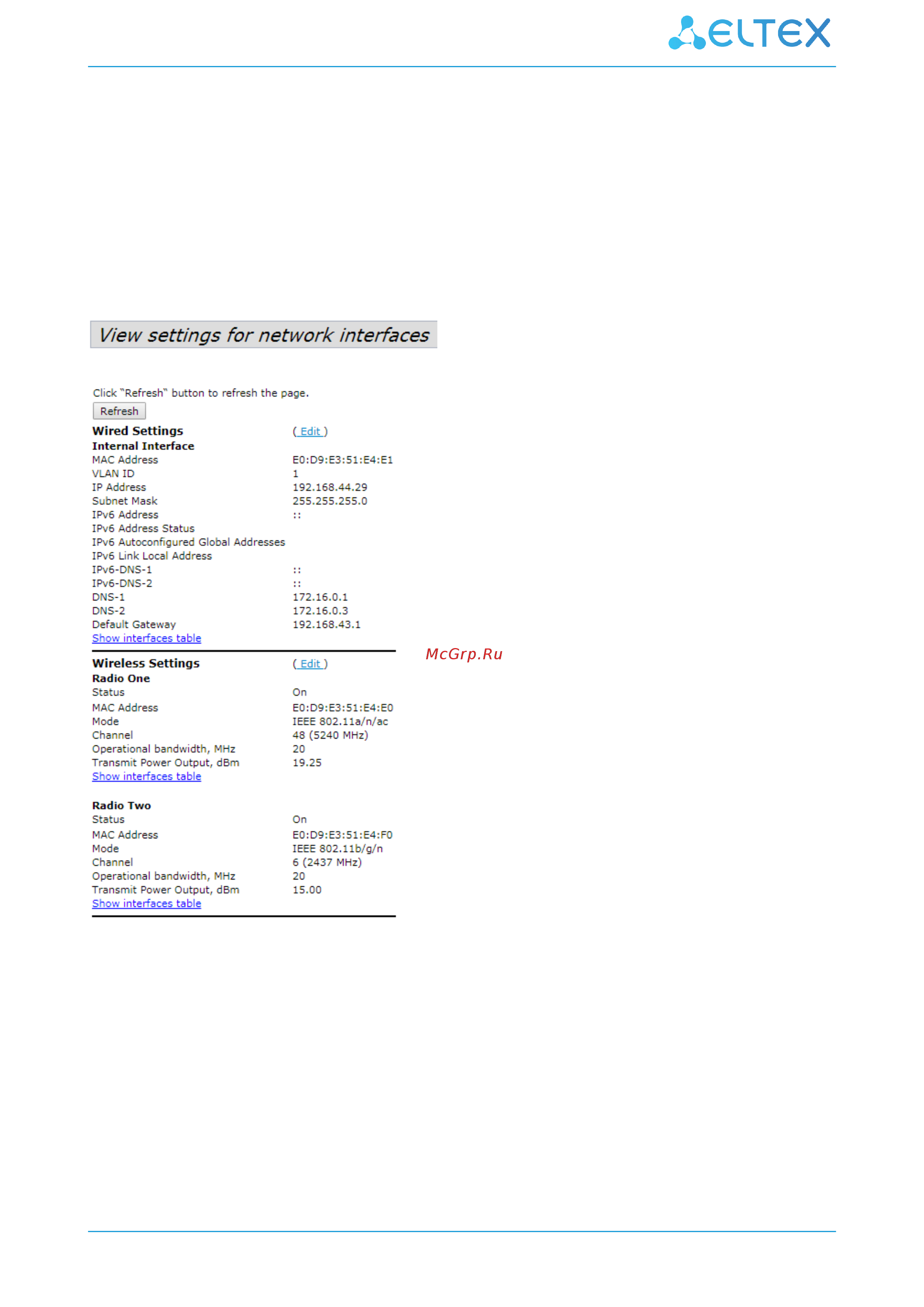

Eltex WEP-2ac [11/92] Меню status
![Eltex WEP-2ac [11/92] Меню status](/views2/1262108/page11/bgb.png)
WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
11
4 Меню «Status»
В меню «Status» приводится информация о состоянии интерфейсов устройства,
регистрируемых на устройстве событиях, радиоокружении и радиостатистике устройства.
4.1 Подменю «Interfaces»
В данном разделе можно узнать подробную информацию о текущем состоянии проводных
интерфейсов и настройках беспроводной сети. Настройка проводных интерфейсов
выполняется в меню «
Manage – Ethernet
Settings».
Настройка беспроводного интерфейса
выполняется в «
Manage – Wireless
Settings».
Для перехода в меню настроек можно нажать
ссылку «Edit» в соответствующем разделе.
Wired Settings – приводится информация о текущем состоянии проводных интерфейсов:
•
MAC Address
– MAC-адрес устройства на интерфейсах Ethernet;
•
VLAN ID
– номер VLAN для управления устройством;
•
IP Address
– IP-адрес управления устройством;
•
Subnet Mask
– маска IPv4-сети управления;
