Eltex WEP-2ac [77/92] Подменю instance configuration
![Eltex WEP-2ac [77/92] Подменю instance configuration](/views2/1262108/page77/bg4d.png)
WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
77

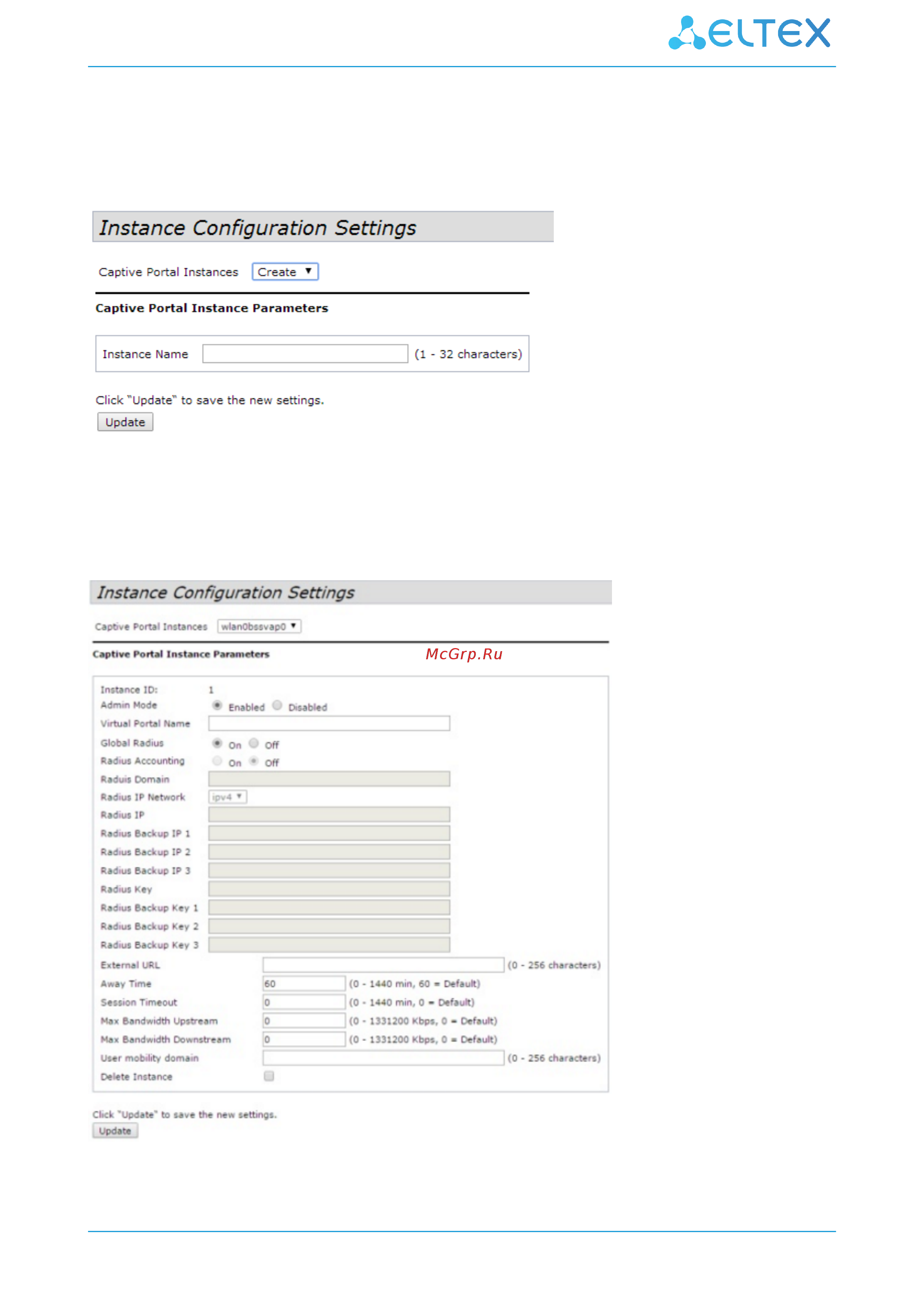

10.2 Подменю «Instance Configuration»
В разделе «Instance Configuration
»
создаются порталы и настраиваются параметры порталов.
Для создания нового портала в поле «Captive Portal Instances» необходимо выбрать пункт
«Create» и в поле «Instance Name» указать имя нового портала (до 32 символов). Для
создания портала нажать кнопку «Update».
Для перехода к работе с порталом необходимо выбрать его имя в поле «Captive Portal
Instances»:
•
Instance ID
– номер портала;
