62 WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор

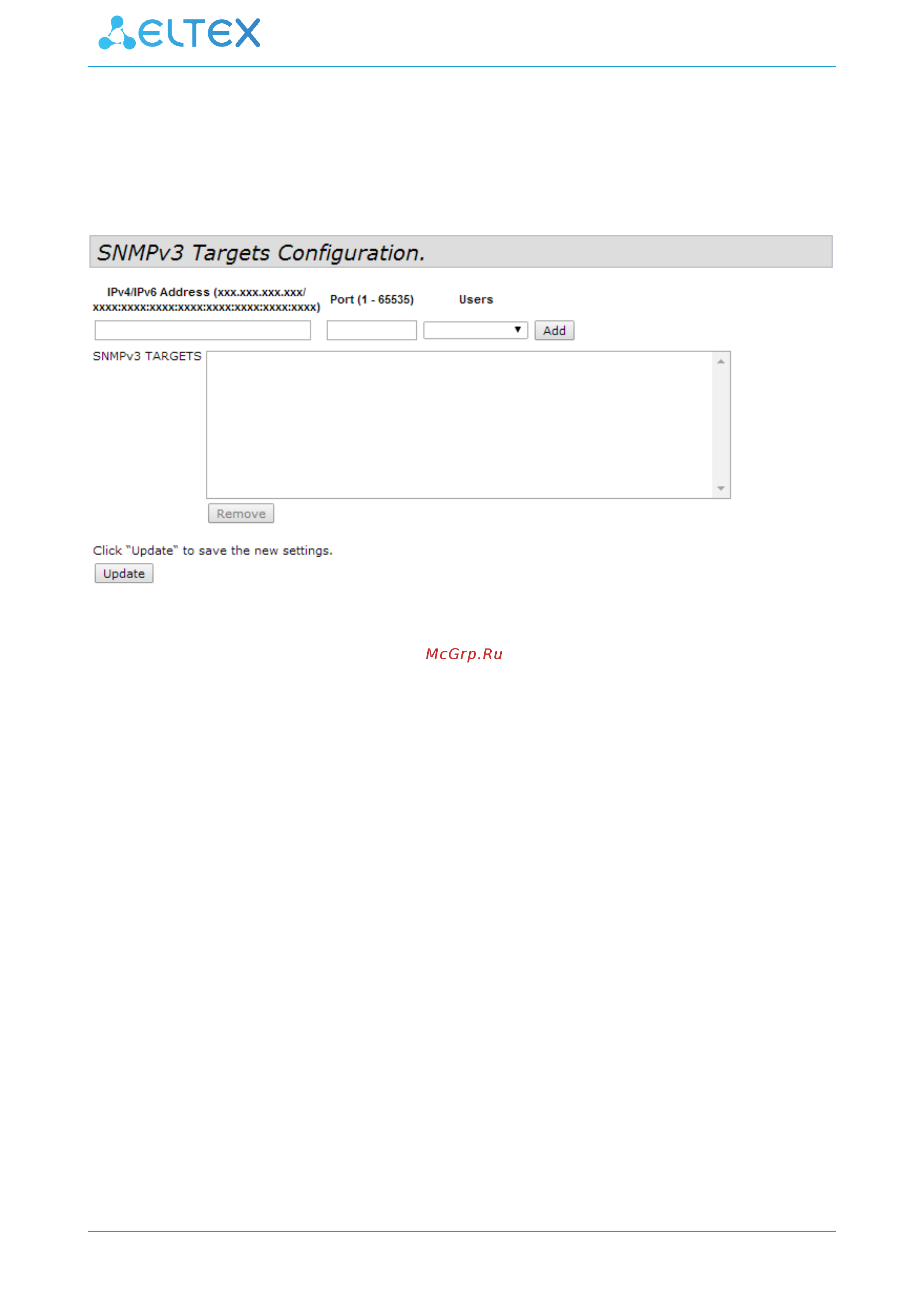

7.4 Подменю «SNMPv3 Targets»
В подменю «SNMPv3 Targets» выполняется настройка трапов от устройства на определенный
IP-адрес, порт UDP и пользователя.
•
IPv4/IPv6 Address
– адрес IPv4 или IPv6, на который будут отправлены трапы;
•
Port
– порт UDP, на который будут отправлены трапы, принимает значения 1-65535;
•
Users
– имя пользователя, которому будут отправлены трапы.
Для добавления правила отправки трапов нажмите кнопку «Add».
Для удаления правила отправки трапов в поле «SNMPv3 TARGETS» выберите запись и
нажмите кнопку «Remove».
Нажмите кнопку «Update» для применения и сохранения внесенных изменений
