WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
79

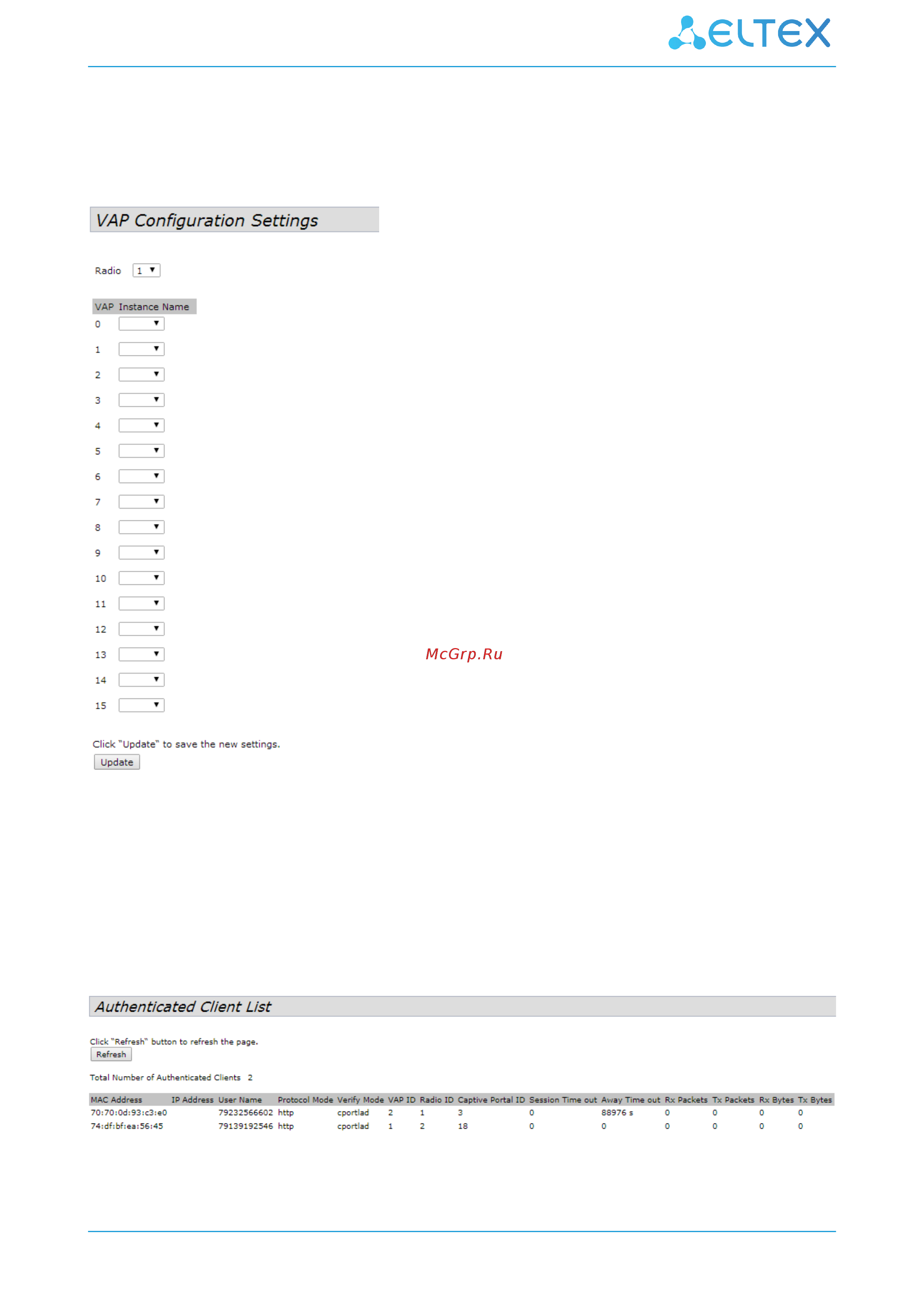

10.3 Подменю «VAP Configuration»
В разделе «VAP Configuration» выполняется привязка портала к виртуальным Wi-Fi сетям VAP.
•
Radio
– номер Wi-Fi интерфейса, для которого производится настройка.
В таблице для каждой виртуальной сети назначается портал по его имени.
Нажмите кнопку «Update» для сохранения внесенных изменений.
10.4 Подменю «Authenticated Clients»
В разделе «Authenticated Clients» отображается список клиентов, которые успешно прошли
аутентификацию на портале.
