48 WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор

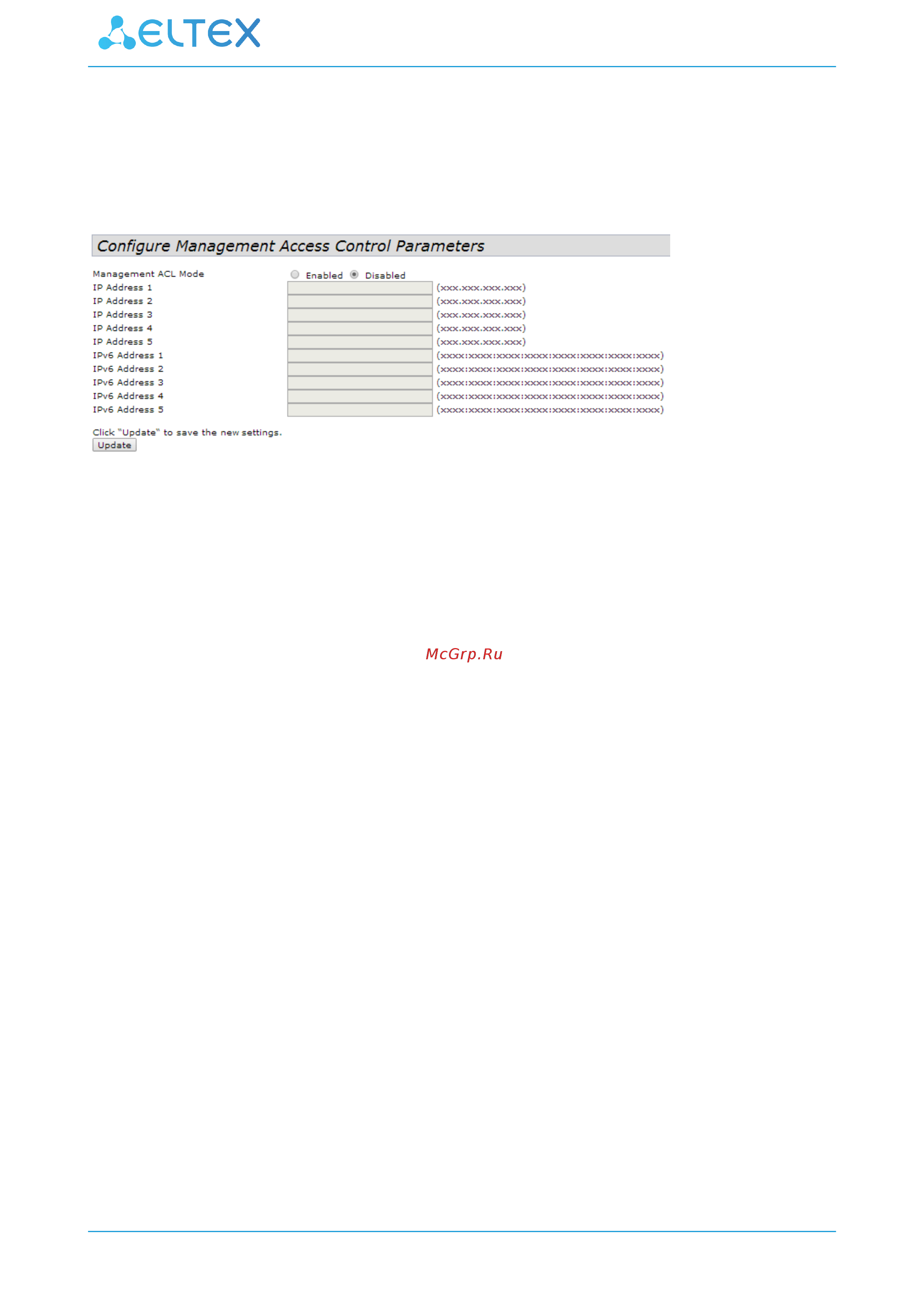

5.16 Подменю «Management ACL»
В разделе «Management ACL» выполняется настройка списков доступа управления
устройством Web, Telnet, SSH, SNMP.
•
Management ACL Mode
– использование списков доступа к управлению устройством:
•
Enabled
– использование разрешено;
•
Disabled
– использование запрещено;
•
IP
Address –
список хостов IPv4, которые имеют доступ к управлению устройством;
•
IPv6 Address -
список хостов IPv6, которые имеют доступ к управлению устройством.
Для применения и сохранения настроек в энергонезависимую память нажмите «Update».
