WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
7
2.2 Смена пароля
Для смены пароля для подключения к Web-конфигуратору устройства в разделе
Basic
Settings,
пункт «Provide Network Settings», в полях «
New
Password
» и «
Confirm
new
password
»
введите новый пароль.
2.3 Элементы WEB-конфигуратора

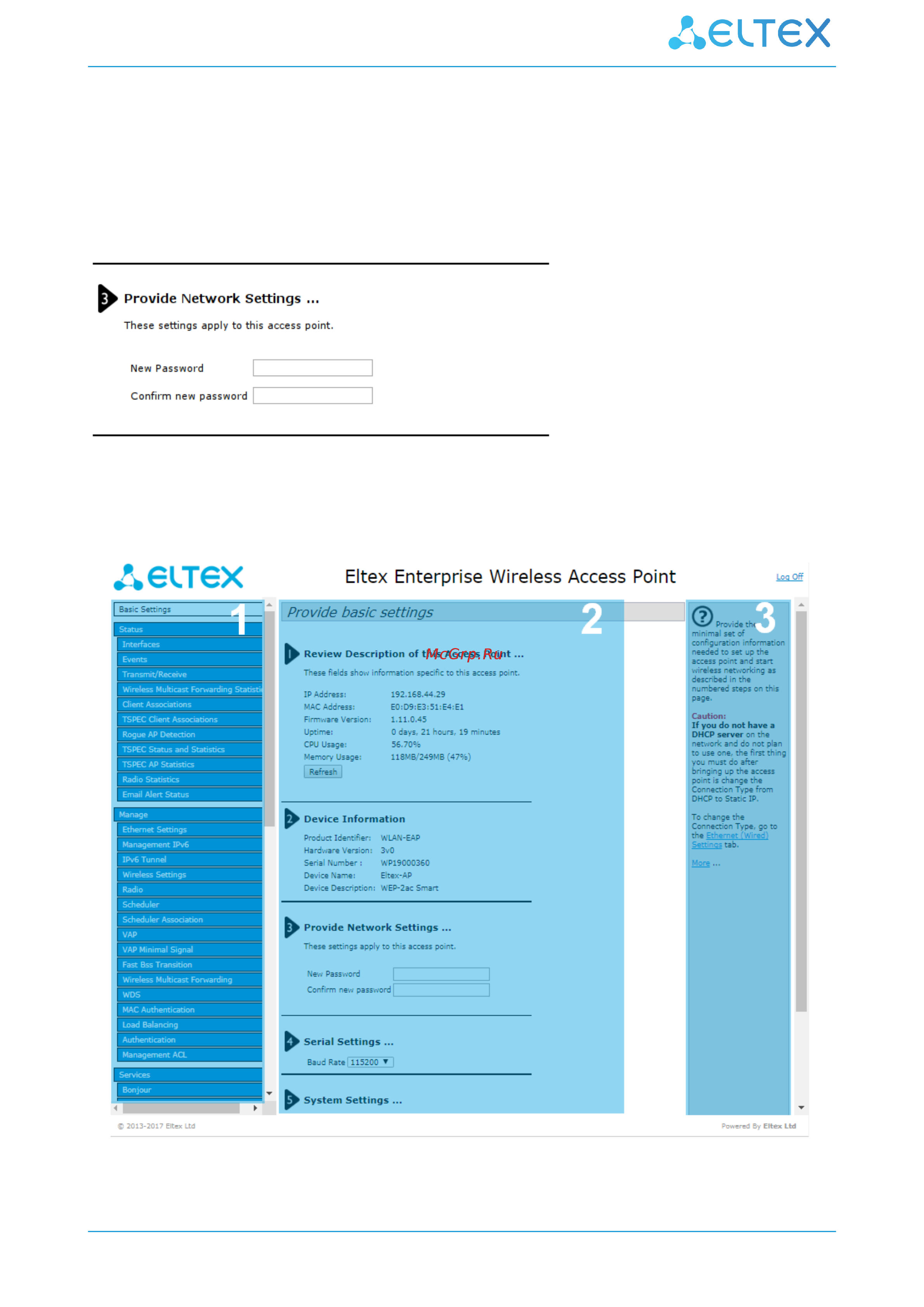

На рисунке 1 представлены элементы навигации Web-конфигуратора.
Рисунок 1 – Элементы навигации Web-конфигуратора
