WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
25

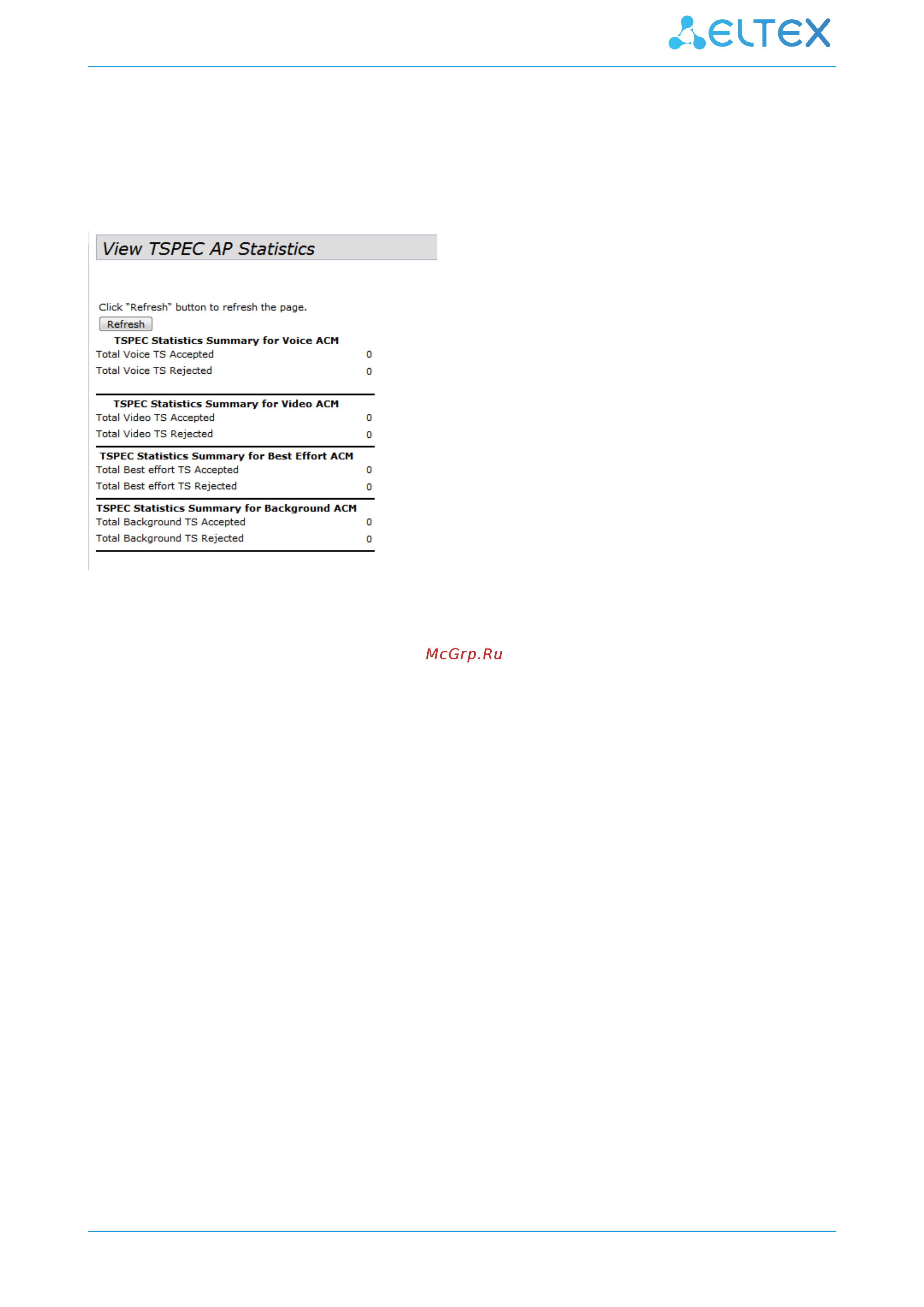

4.9 Подменю «TSPEC AP Statistics»
В разделе «TSPEC AP Statistics» отображается статистика по количеству переданного/
полученного потоков трафика (Voice, Video, BE, BK).
•
TSPEC
Statistics
Summary
for
Voice
ACM
– общее количество принятых и отклоненных потоков
трафика категории Voise;
•
TSPEC
Statistics
Summary
for
Video
ACM
- общее количество принятых и отклоненных потоков
трафика категории Video;
•
TSPEC
Statistics
Summary
for
Best
effort
ACM -
общее количество принятых и отклоненных
потоков трафика категории BE;
•
TSPEC
Statistics
Summary
for
Background
ACM
- общее количество принятых и отклоненных
потоков трафика категории BK.
