WEP-2ac, WEP-2ac Smart
Управление устройством через WEB-конфигуратор
37
•
Select Profile
– имя созданного профиля, для которого будет выполняться настройка
параметров;
•
Set Schedule
– день недели работы планировщика:
•
Daily
– ежедневно;
•
Weekday
– рабочие дни;
•
Weekend
– выходные дни;
•
On
– определенный день, выбор осуществляется из выпадающего списка;
•
Start Time
– время включения радиоинтерфейса, задается в виде часы:минуты;
•
End Time
– время выключения радиоинтерфейса, задается в виде часы:минуты.
Для сохранения нового правила профиля нажмите кнопку «Add Rule». Для удаления правила
выберите правило в списке и нажмите кнопку «Remove Rule». Для изменения настроек
правила выберите правило и нажмите кнопку «Modify Rule».
Нажмите кнопку «Update» для сохранения внесенных изменений.

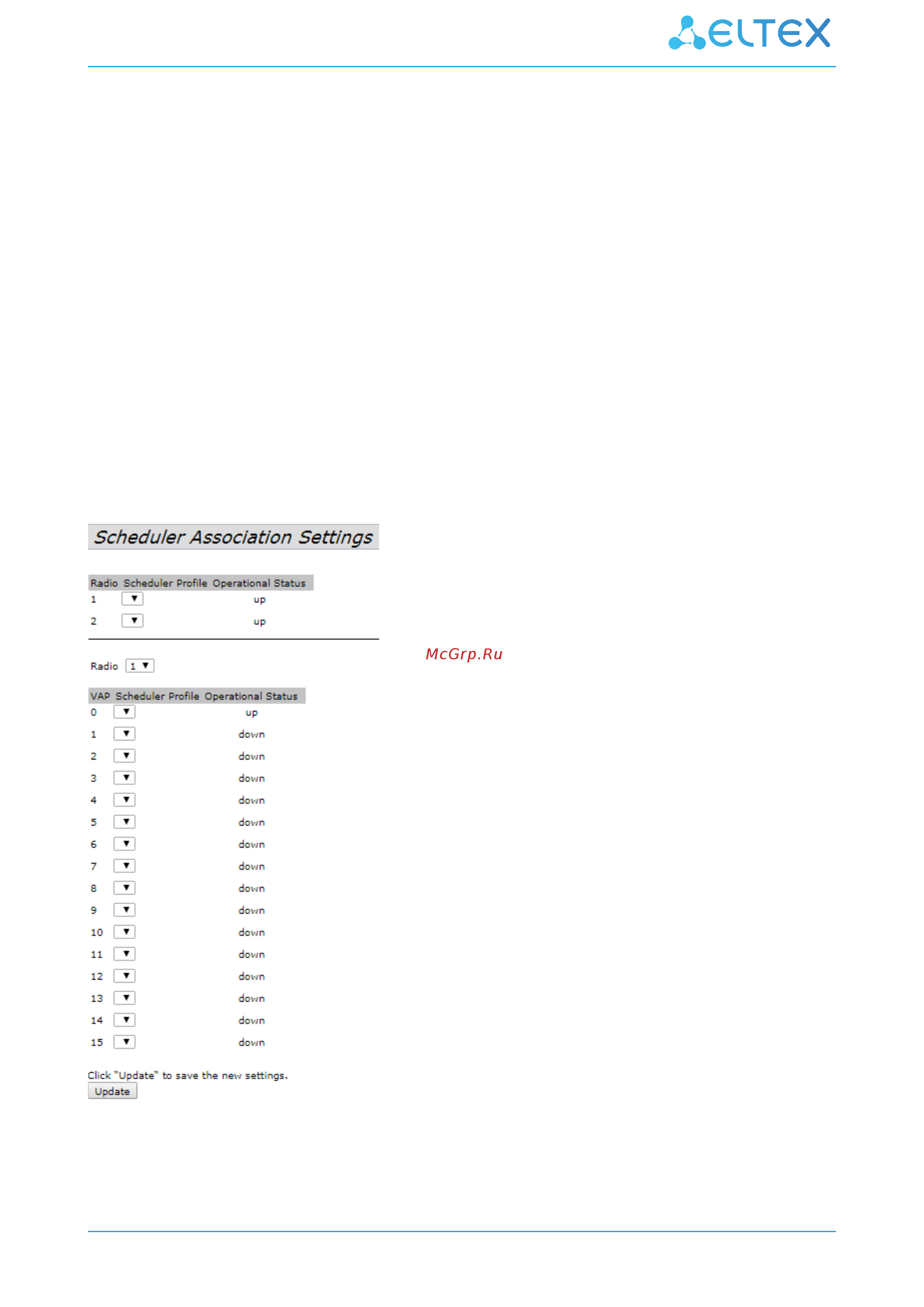

5.7 Подменю «Scheduler Association»
В разделе «Scheduler Association» выполняется привязка правил планировщика к
виртуальным точкам доступа или радиоинтерфейсам.
Нажмите кнопку «Update» для сохранения внесенных изменений.
